TARJETA DE DETECCION DE INCENDIOS:

2 . 2 . 1 .
BUCLE DE DETECTORES
CONECTOR CL 10: Quitar la resistencia final de línea (2K7 ½ W) que está conectada en
SALIDA EXTINCION
CONECTOR CL 14:
SALIDA DE 12 V
CONECTOR CL 9:
Ae-man-325-0.0 v1.0
las bornas de conexión de la central y trasladarla al final de la línea de
detectores. Conectar el bucle de detectores según el esquema de
conexionado siguiente.

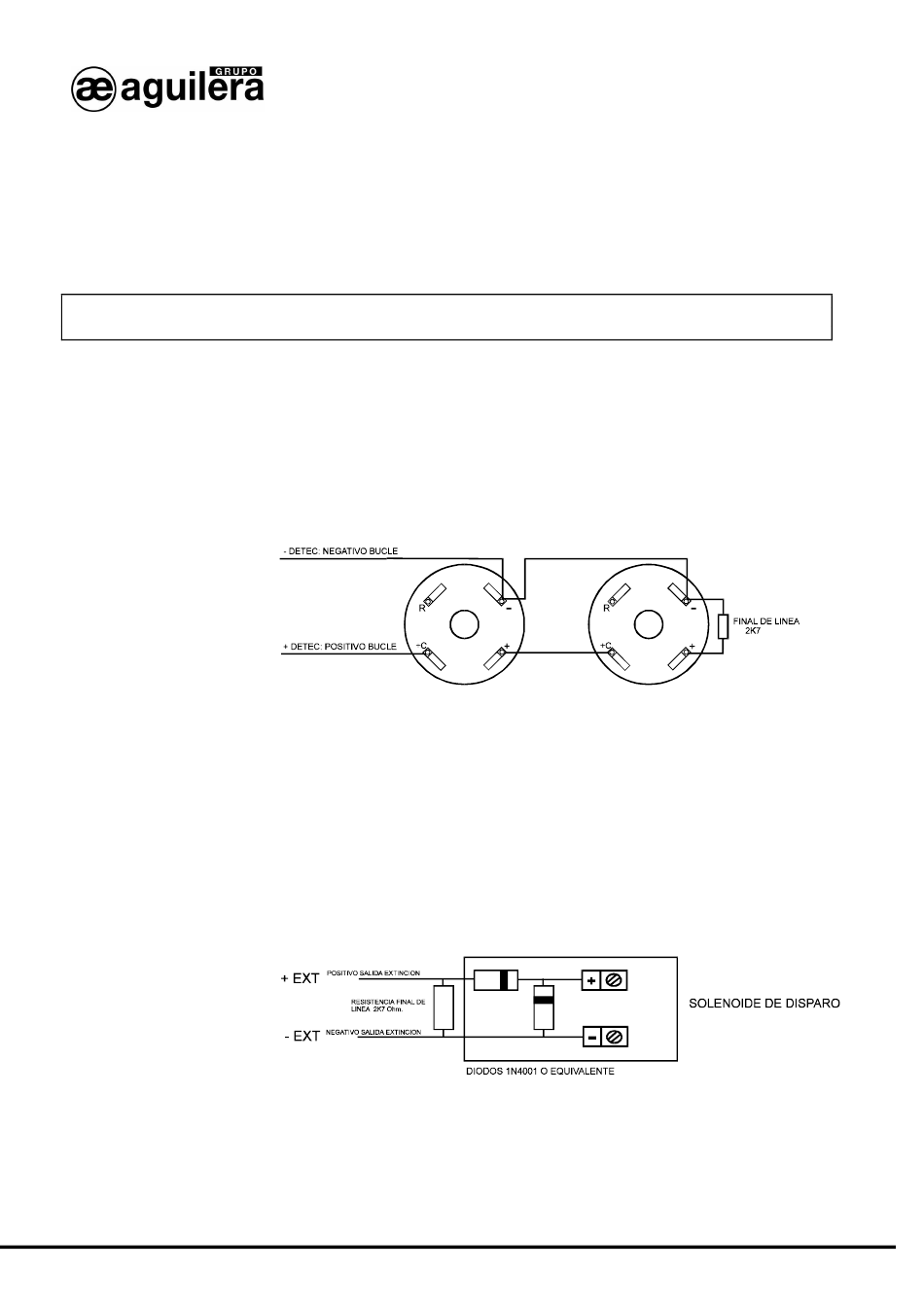

Fig.: 2 Conexión del bucle de detectores.
Conectar + DETEC con el positivo del bucle de detectores.
Conectar - DETEC con el negativo del bucle de detectores.
** EN LAS CENTRALES EN LAS QUE VAYA INSTALADA EXTINCION**
RELE DISPARO DE EXTINCION AUTOMATICA
Es una salida vigilada. Para su completa supervisión es necesario
realizar la siguiente conexión.
Fig.: 3 Conexión de la electroválvula de disparo.
+ 12 V salida de +12 V
- 12 V salida negativo.
MANUAL AE/AX30TRI SA-PA-05
