TARJETA DE TRANSMISION DE ALARMAS
2 . 2 . 2 .
ENTRADAS ALARMAS EXTERNAS
CONECTORES CL 1 / CL 2 / CL3 / CL4
NA
NC
I1 ...
REPETICION ALARMA EXTERNA Nº 1
CONECTOR CL 6:
REPETICION ALARMA EXTERNA Nº 30
CONECTOR CL 7:
Ae-man-325-0.0 v1.0
Entradas ( I ) libres de tensión.
Conectar las entradas de alarmas externas según corresponda
su número de acuerdo a la siguiente figura.:
E: Conectar cable de entrada.
C: Conectar cable común.
La selección de las entradas: Normalmente abierto o Normalmente
cerrado se realiza mediante los conmutadores existentes en la parte
inferior de la placa de transmisión de alarmas.
SELECCION DE ENTRADAS: NA: NORMALMENTE ABIERTO
I8 I9 ... I16 I17 ... I24 I26 ... I32

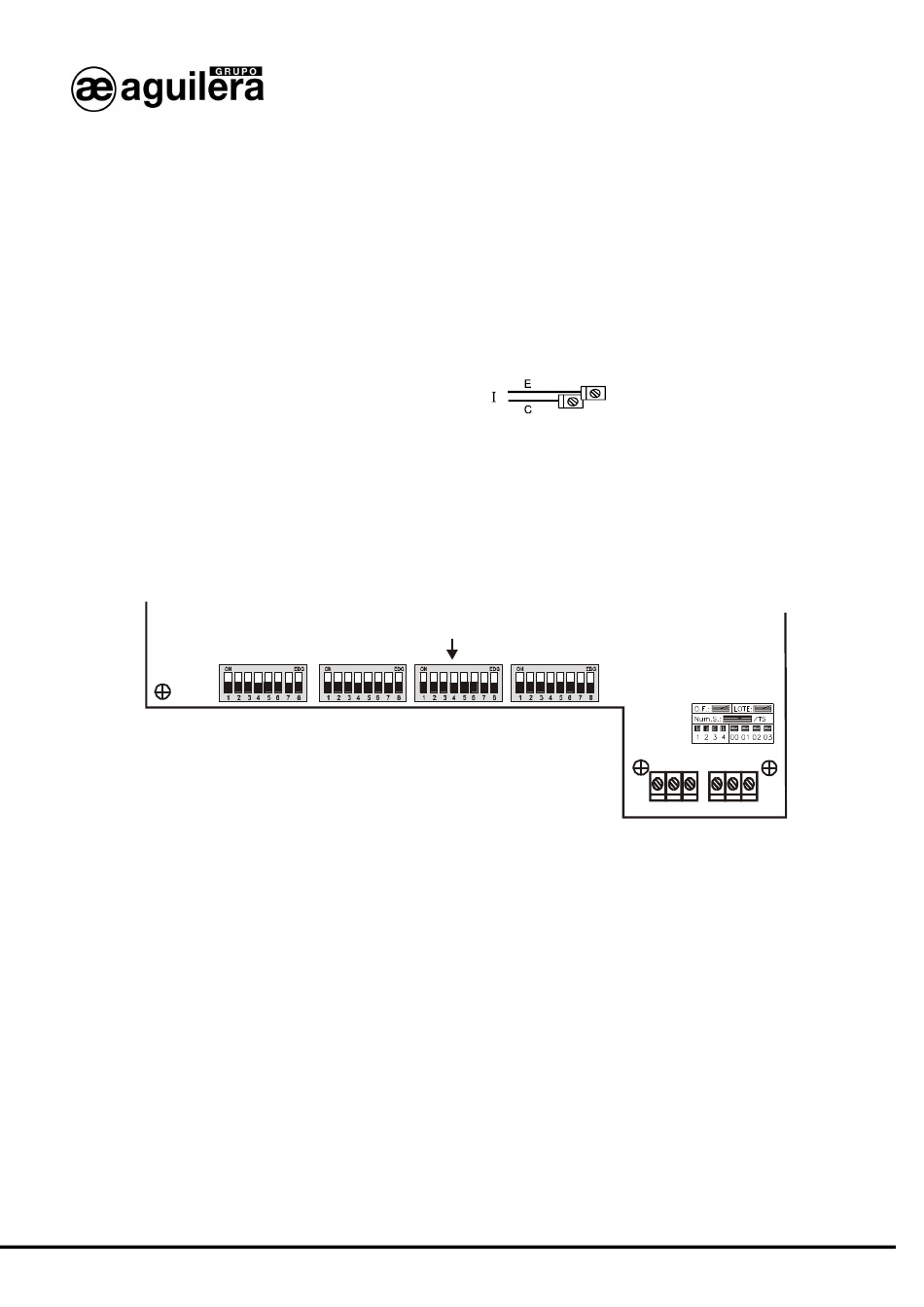

Fig.: 6 Tarjeta de transmisión de alarmas.
El interruptor de la derecha corresponde a la señal de fallo general.
Mantener en posición NA para el estado normalmente excitado.
REP.I1
NA:
Clema para conectar el contacto normalmente abierto.
C:
Clema para conectar el contacto común.
NC:
Clema para conectar el contacto normalmente cerrado.
REP.I30
NA:
Clema para conectar el contacto normalmente abierto.
C:
Clema para conectar el contacto común.
NC:
Clema para conectar el contacto normalmente cerrado.
MANUAL AE/AX30TRI SA-PA-05
Fig.: 5
NC: NORMALMENTE CERRADO
NA
NC
8
CL6
CL7
NA C NC NA C NC
REP. I1
REP. I30
AGUILERA ELECTRONICA
