Osciloscopio InfiniiVision 3000T serie X
Guía del usuario
34 Disparo y decodificación
en serie USB PD
Configuración para señales USB PD / 551
Disparo USB PD / 552
Decodificación en serie USB PD / 554
El disparo y decodificación en serie USB PD (Suministro de energía) requiere la
licencia DSOXT3UPD.
Configuración para señales USB PD

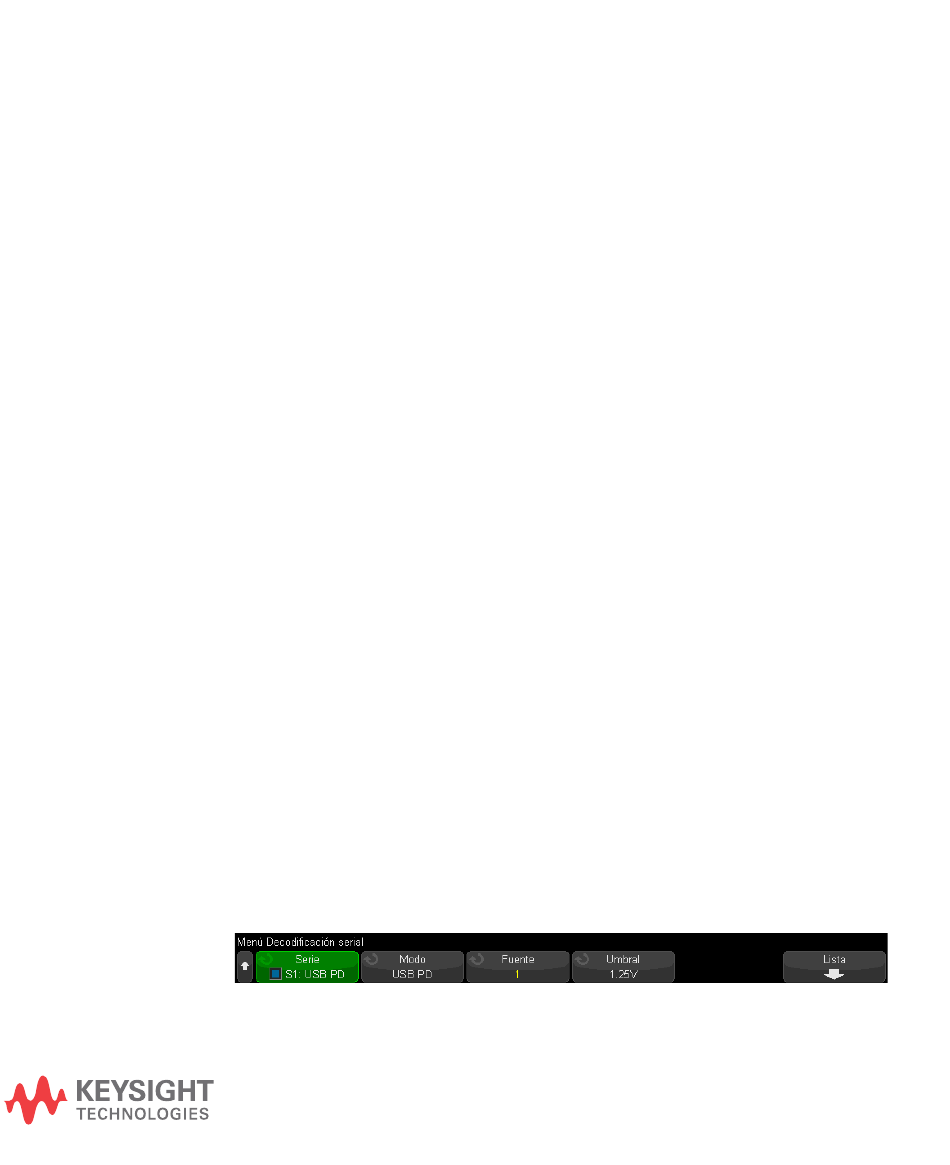

Para configurar el osciloscopio con el fin de que capture señales USB PD:
1 Conecte un canal del osciloscopio a la señal del dispositivo probado.
2 Presione [Serial] Serie.
3 Presione la tecla programable Serie, gire la perilla Entrada para seleccionar la
4 Presione la tecla programable Modo y seleccione USB PD.
Se pueden utilizar canales analógicos.
ranura deseada (Serie 1 o Serie 2) y vuelva a presionar la tecla programable
para activar la decodificación.
551
