Keysight Technologies InfiniiVision 3000T X serie Guia Del Usuario página 502

30
Disparo y decodificación en serie Manchester/NRZ
6 Si se selecciona el formato de presentación Palabra:
7 Si se selecciona el formato de presentación Bits:
8 Presione la tecla
9 Presione la tecla programable Configuración para abrir el menú Configuración
502
a Presione la tecla programable Nº. bits de inicio e introduzca el número de bits
de inicio, de 0 a 255 bits.
b Presione la tecla programable Tamaño de encabezado e introduzca el tamaño
de encabezado, de 0 a 32 bits.
c Presione la tecla programable Nº. de palabras e introduzca el número de
palabras en el campo de datos, de 1 a 255.
d Presione la tecla programable Tamaño de palabra de datos e introduzca el
tamaño de la palabra de datos, de 0 a 32 bits.
e Presione la tecla programable Tamaño de cola e introduzca el tamaño de cola,
de 0 a 32 bits.
a Presione la tecla programable Nº. bits de inicio e introduzca el número de bits
de inicio, de 0 a 255 bits.
b Presione la tecla programable Tamaño de trama e introduzca el tamaño de
trama total de la señal NRZ, de 0 a 255 bits.
Esto sería equivalente a la suma del número de bits de los campos de
encabezado, datos y cola en el formato de presentación Palabra.
Back
serie.
NRZ.

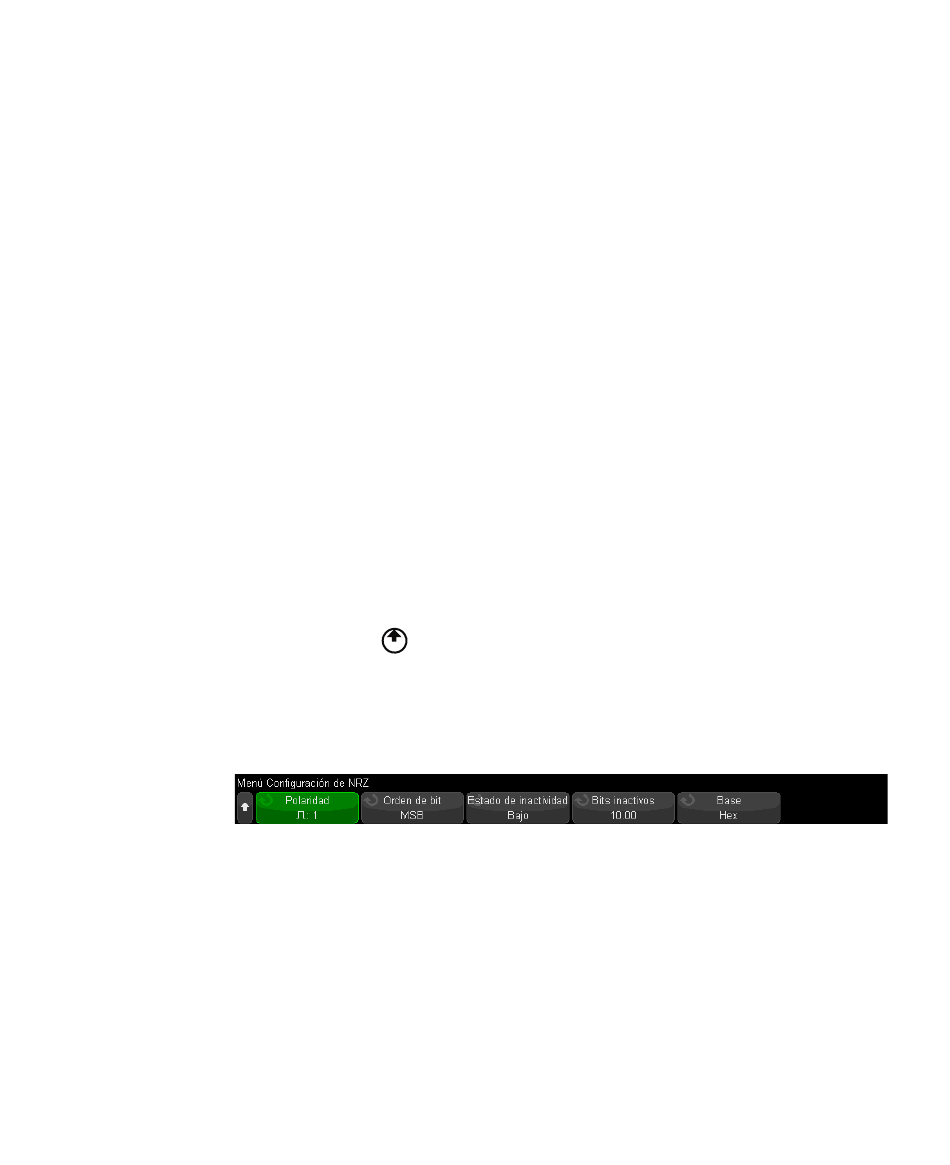

En el menú Configuración NRZ:
a Presione la tecla programable Polaridad y seleccione el tipo de lógica de la
señal NRZ:
• Alto: especifica que se utiliza un voltaje positivo para codificar un valor de
bit de lógica 1 (y un voltaje negativo codifica un valor de bit de lógica 0).
Volver/Arriba para regresar al menú Decodificación en
Osciloscopio InfiniiVision 3000T serie X Guía del usuario
