INSTALACIÓN DE LA PLACA
C
olocar las etiquetas identificativas de los pulsadores.

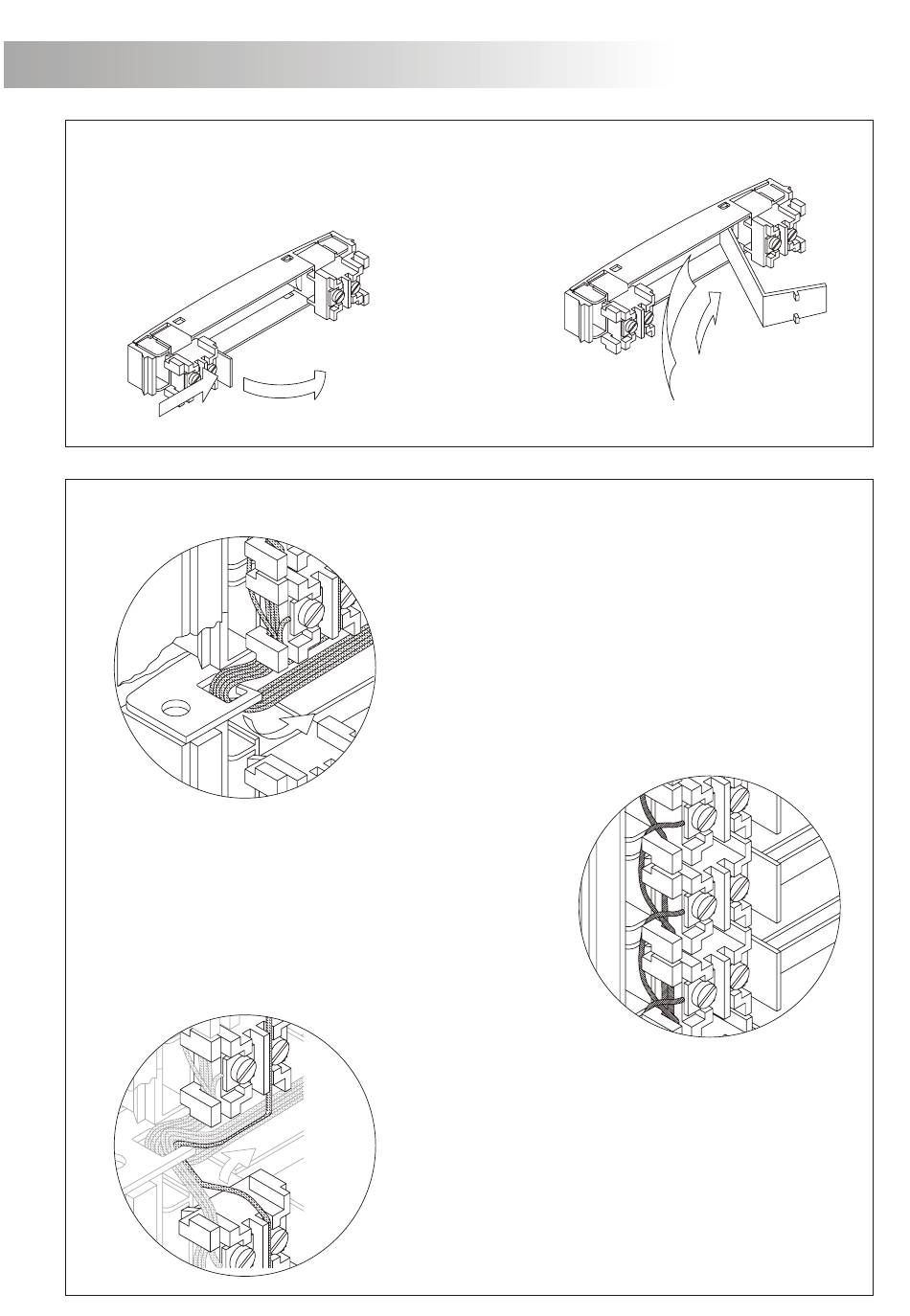

Trenzar los hilos de llamada tal y como muestra
el dibujo adjunto. Los hilos de llamada se deberán
conectar al módulo de sonido EL520 o
a su correspondiente decodificador.
Abrir la ventana del
porta-etiquetas.
Para un buen acabado de la instalación, pasar los cables
a través del hueco dispuesto en el separador
de módulos más cercano. Es recomendable utilizar
cable con secciones entre 0,1 y 0,25mm .
MUY IMPORTANTE: unir el común de pulsadores de
los diferentes módulos. Los pulsadores dentro de un
mismo módulo vienen unidos de fábrica.
Este hilo se debe conectar al borne CP del módulo de
sonido EL520 y al correspondiente borne CP de su
circuito decodificador (caso de existir).
Colocar la etiqueta
y cerrar.
C
ableado de los pulsadores.
