ujeción de la placa en la caja de empotrar.
Para sujetar la placa en la caja de empotrar,
introducir los muelles bisagra en los
pasadores dispuestos a tal efecto en la caja
de empotrar.
Para colocar el módulo EL516 (o EL 512),
centrar el agujero de la parte superior de la tapa del
módulo con el correspondiente en la caja de empotrar.
Apoyar el circuito en las pestañas inferiores y atornillarlo en la caja de empotrar. Caso de existir más
módulos del mismo tipo, repetir este procedimiento más abajo, o en la siguiente caja.

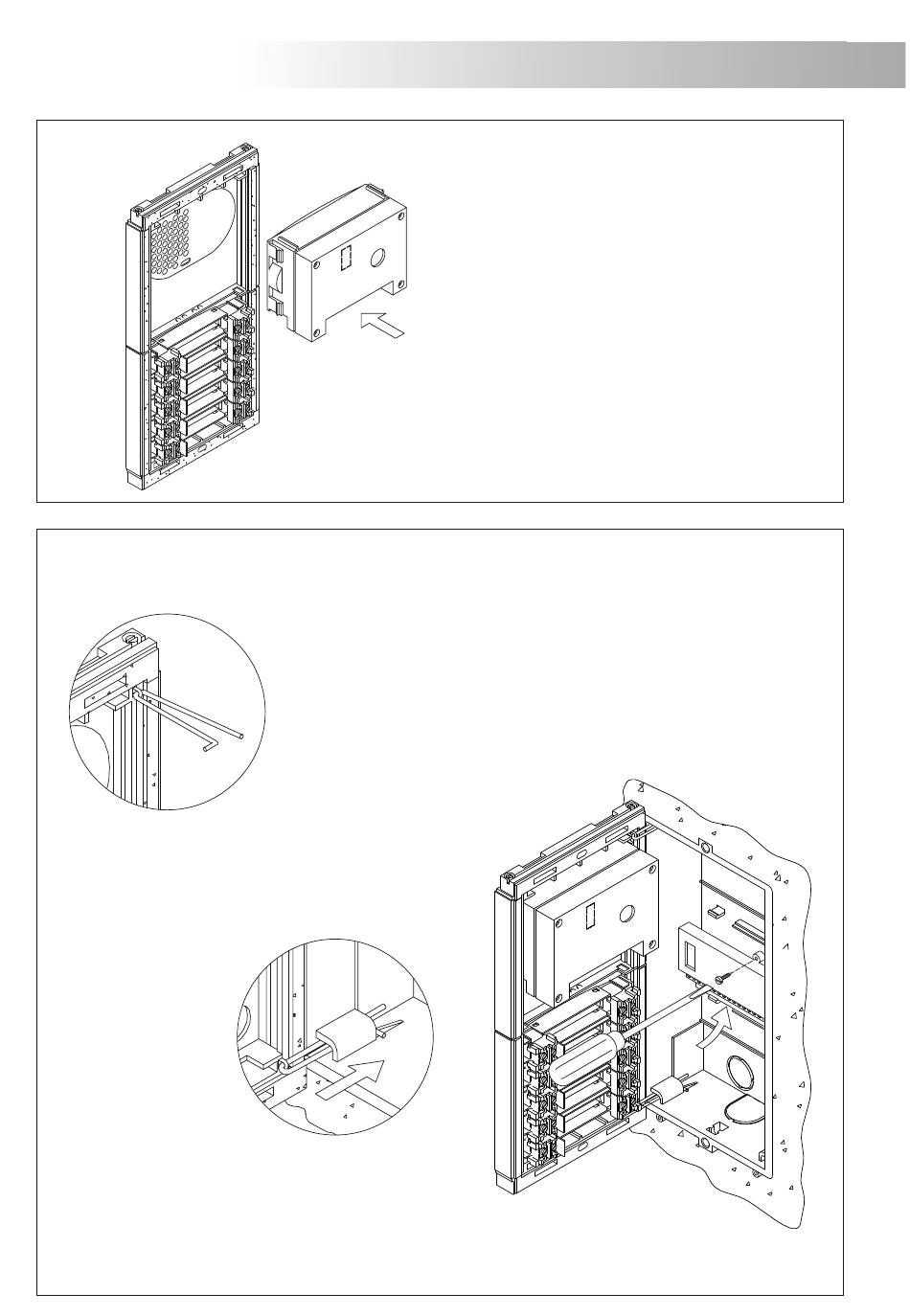

INSTALACIÓN DE LA PLACA
Escoger la dirección en la que se abrirá la placa; esta selección
deberá facilitar el cableado de la placa.
El sentido de apertura de la placa quedará determinado por
la ubicación de los dos muelles bisagra, que se deben pasar
por las pinzas que se hallan en los extremos de los cabezales
tal y como muestra el dibujo. Por ejemplo, si los muelles
se colocan en las dos pinzas del cabezal inferior, la apertura
de la placa se realizará hacia abajo; si se colocan en las pinzas
derechas de ambos cabezales,
la apertura será hacia la izquierda.
M M
ontaje del módulo de sonido. ontaje del módulo de sonido.
Insertar el módulo de sonido en el módulo
rejilla. Para una correcta colocación,
alinee el pulsador de luz y el micrófono
del módulo de sonido con sus respectivos
orificios en el módulo rejilla.
