El método transversal
simple – GCF (cont.)
Instalación de transductores C-RS

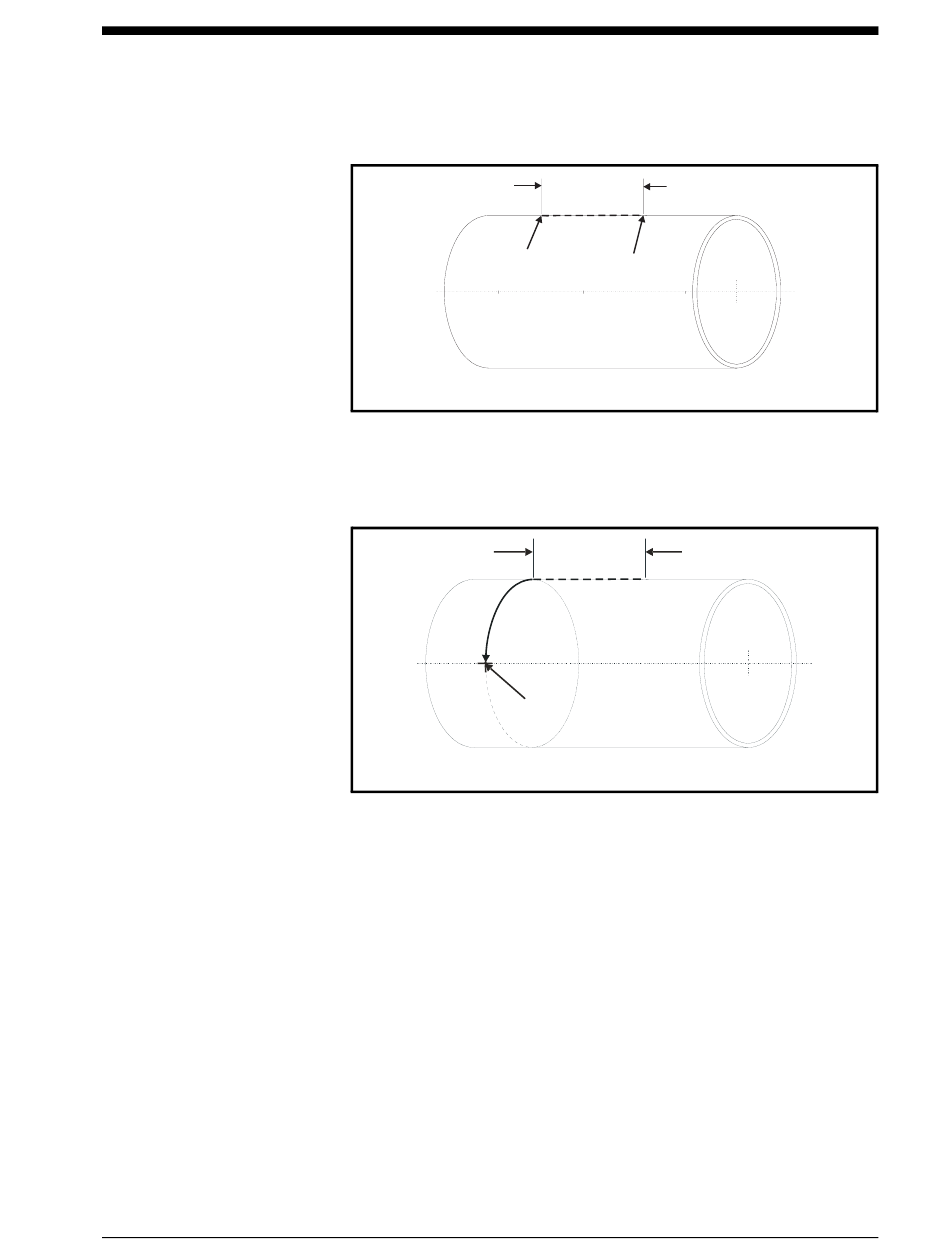

5. Haga dos marcas en la línea en la parte superior de la tubería.
La distancia entre estas dos marcas debe ser igual al espaciado
calculado del transductor S.
Marca
6. Desde una de las marcas, mida alrededor de la circunferencia de la
tubería una distancia igual a 1/4 de la circunferencia de la tubería.
Haga una marca de cruz en este punto.
Espaciado
Marca
Vista lateral
Espaciado
Marca de cruz
Vista lateral
Julio, 2008
29
