Instalación del accesorio
de fijación general y de
los transductores - GCF
El método transversal
doble - GCF
Instalación de transductores C-RS
El General Clamping Fixture (Accesorio de fijación general) (GCF)
funciona como sostenedor permanente del transductor. El accesorio
tiene dos bloques (vea la Figura 8 abajo) que se utilizan para los
métodos transversales doble y simple. En el caso de instalaciones
permanentes, cintas de acero aseguran los bloques a la tubería.
La instalación del transductor consiste en montar el GCF en la tubería
y entonces montar los transductores en los bloques. Refiérase a la
sección apropiada para instrucciones sobre el método transversal
doble o el método transversal simple.
Vista inferior

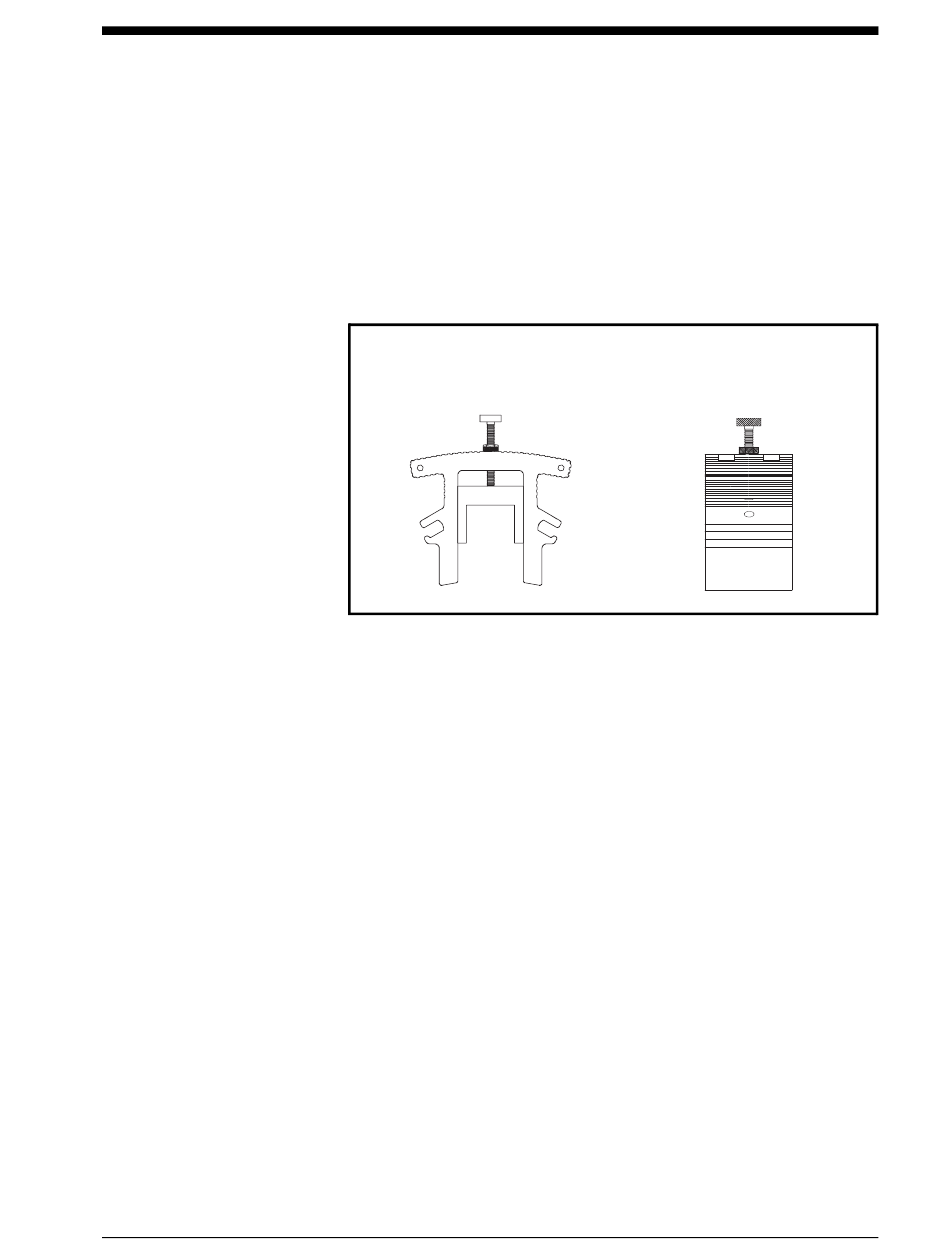

Figura 8: Bloque de accesorio de fijación general
Nota: Las instrucciones de esta sección también se pueden utilizar
para un método transversal múltiple. No obstante, deberá
utilizar un número PAR de transversales. Consulte a la fábrica
para información más detallada.
La utilización del método transversal doble tiene tres ventajas:
•
Mejora de la precisión porque la señal está en contacto con el
fluido más tiempo que en un método transversal simple.
•
Esta configuración puede reducir ciertos efectos de un perfil de
flujo subdesarrollado.
•
Si hay suficiente longitud de tubería disponible, el accesorio
transversal doble es más fácil de instalar.
Julio, 2008
Vista lateral
23
