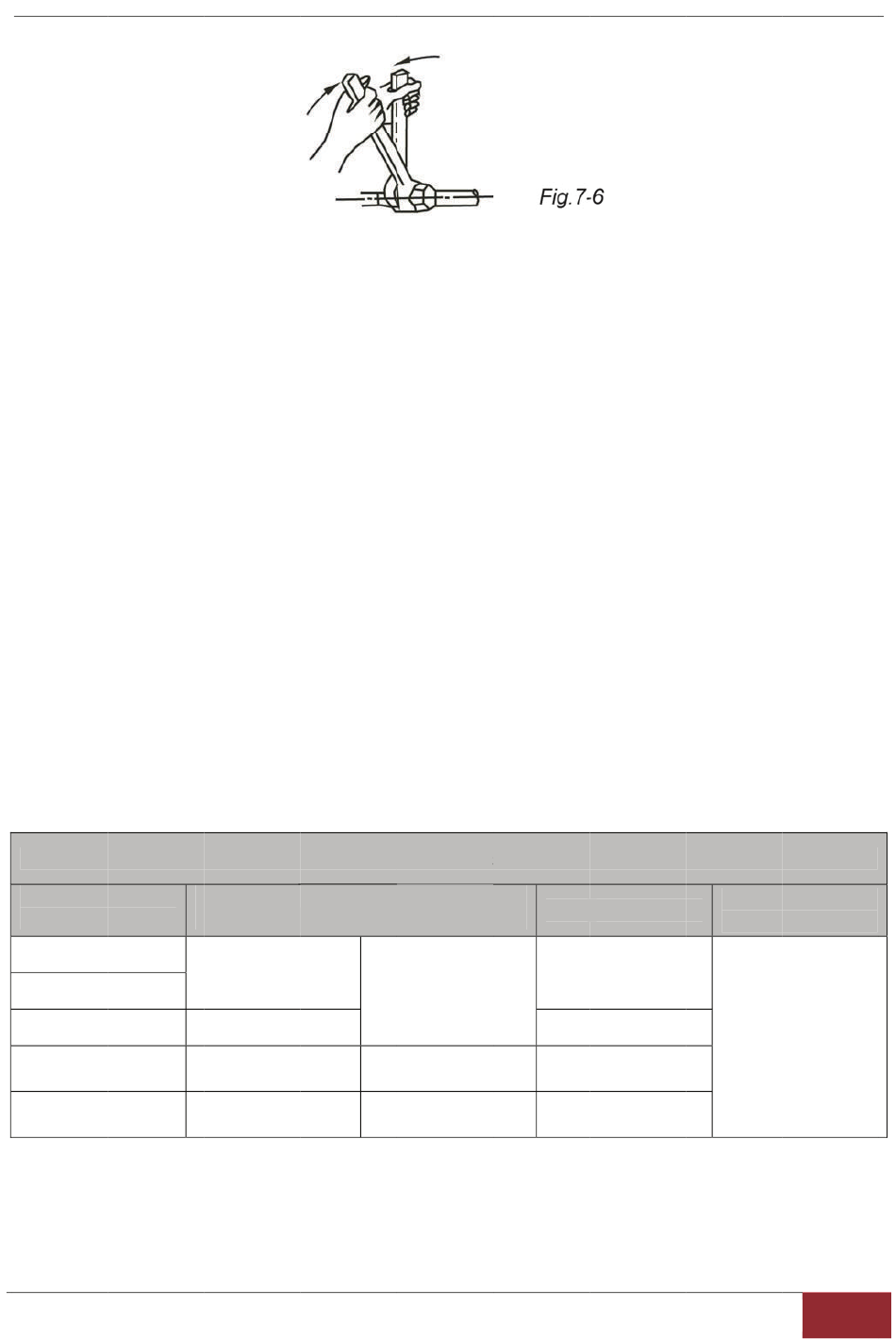

PRECAUCIÓN
Un par de torsión demasiado grande dañara la boca acampanada y uno demasiado pequeño
provocara fugas. Decida el par de torsión según la tabla.
Una vez realizada la conexión compruebe que no existan fugas de gas.
Vacío con bomba de vacío
Introducción sobre el funcionamiento de la válvula de cierre.
1. Apertura de la válvula de cierre.
1. Retire la tuerca con sello y gire la válvula en sentido contrario a las agujas del reloj con la llave
hexagonal.
2. Gírela hasta que se detenga el vástago. No aplique demasiada fuerza sobre la válvula de
cierre. Si hace esto, podía romper el cuerpo de la válvula ya que la válvula no es contra corriente.
Utilice siempre la herramienta adecuada.
3. Asegúrese de apretar la tuerca con sello de forma segura.
2. Cierre de la válvula de cierre
1. Retire la tuerca con sello y gire la válvula en sentido de las agujas del reloj con la llave hexago-
nal.
2. Apriete la válvula de forma segura hasta que el vástago entre en contacto con la junta del
cuerpo principal.
Asegúrese de apretar la tuerca con sello de forma segura.
Para el par de torsión de apriete, consulte la tabla que aparece a continuación.
Par de torsión N-M (gira en sentido de las agujas del reloj para apretar)
Tamaño de la
Válvula de Cierre
Ø 6.35
Ø 9.52
Ø 12.7
Ø 15.9
Ø 19.1
PRECAUCIÓN
Utilice siempre una manguera de carga para la conexión de la puerta de servicio.
Después de apretar la tuerca con sello compruebe que no existan fugas de refrigerante.
Vástago
(Cuerpo de la válvula)
á
Llave hexagonal
5 ~7
7 ~ 9
Llave hexagonal
9 ~11
Llave hexagonal
11 ~1 3
s l
Tuerca
C
con Sello
13.5 ~ 16.5
4mm
18 ~ 22
23 ~ 27
6mm
35 ~ 40
6mm
Tuerca de
Mantenimiento
11.5 ~ 13.95
