intensity IDUC4I36KC-3 Manual De Instalación página 14

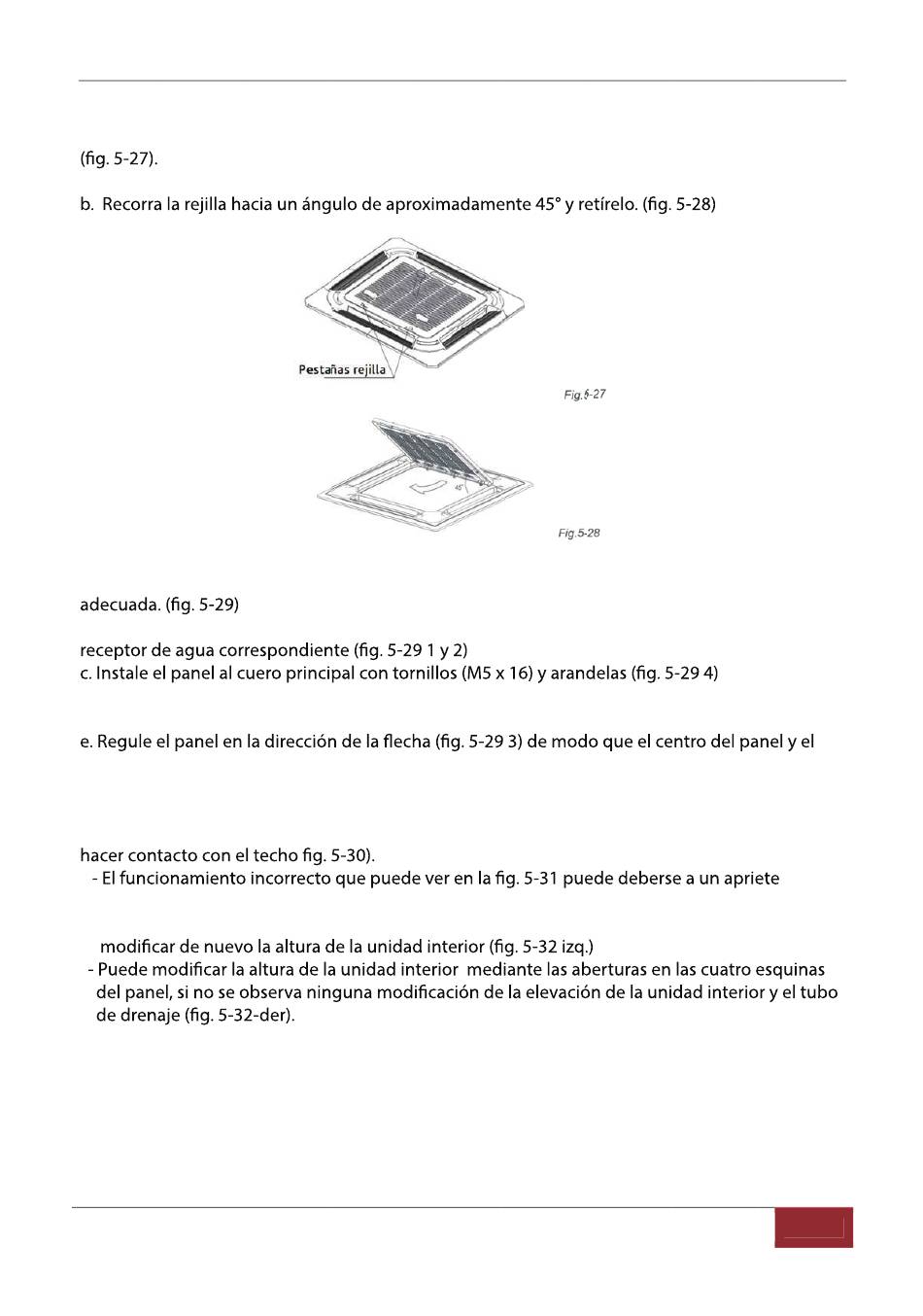

(1) Retire la rejilla de entrada
a. Deslice las clavijas de la rejilla hacia la mitad al mismo tiempo y a continuación tire hacia arriba.
(2) Instale el panel
a. Alinie el motor oscilante sobre el panel de las juntas de las tuberías del cuerpo de manera
b. Fije los ganchos del panel en el motor oscilante y sus laterales opuestos a los ganchos del
d. Instale los cuatro tornillos del panel para mantenerlo completamente horizontal y atorníllelo al
techo del mismo modo
centro de la apertura del techo coincidan, compruebe que los ganchos de las cuatro esquinas
coinciden completamente
f. Continúe apretando los tornillos bajo los ganchos del panel hasta que el grosor de la esponja
entre el cuerpo y la rejilla del panel se haya reducido entre 4 y 6mm. Los bordes del panel deben
inadecuado de los tornillos.
- Si sigue existiendo espacio entre el panel y el techo después de apretar los tornillos, se debe
(4) cuelgue la rejilla de entrada de aire en el panel, conecte el terminador de plomo del motor
oscilante y el de la caja de control con los terminadores correspondientes del cuerpo.
(5) vuelva a colocar la rejilla de entrada de aire siguiendo el procedimiento en orden inverso.
12
