2 En el menú de Adquirir, seleccione Muestreo para elegir el modo de muestreo de
En el modo de muestreo en tiempo real, cuando la escala horizontal se configura
en 20 ns o más, el osciloscopio utiliza interpolación sinusoide(x)/x para expandir la
base de tiempo horizontal.
Para seleccionar el modo de muestreo en tiempo equivalente

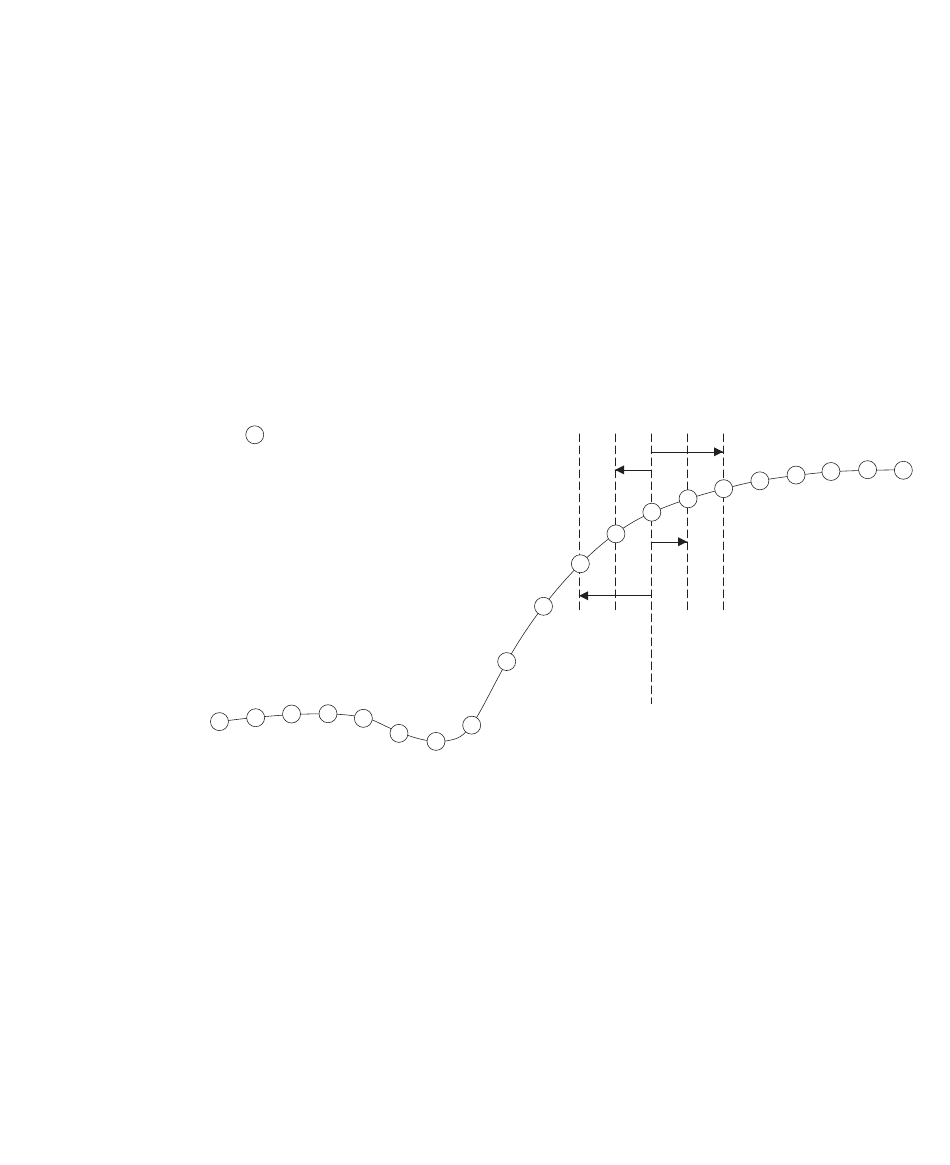

En el modo de muestreo en tiempo equivalente (también conocido como muestreo
repetitivo), varias formas de onda se muestrean utilizando retardos distintos al
azar desde el disparo para producir puntos de muestreo con menor espaciado.
Figure 29
En el modo de muestreo en tiempo equivalente, la frecuencia de muestreo
efectiva puede ser mayor porque el tiempo entre muestras en la adquisición es
más corto.
El modo de muestreo de tiempo equivalente requiere una forma de onda repetitiva
con un disparo estable.
Utilice el modo de muestreo en tiempo equivalente para capturar señales de alta
frecuencia repetitivas a mayores frecuencias de muestreo que las disponibles en el
modo de muestreo en tiempo real.
Osciloscopios de la serie 1000B de Keysight Guía del usuario
"Tiempo Real".
N = Waveform Sample is From
1
4
3
2
5
Modo de muestreo en tiempo real (repetitivo)
2
4
1
5
3
Captura de datos
D1
D2
2
4
1
3
D4
5
D3
Trigger Time
3
4
2
1
3
5
71
