Paso 8. Familiarícese con la pantalla del osciloscopio
Posición de la ventana
de la forma de onda
en la memoria
Estado de la
adquisición
Estado de
la base de
tiempo,
500 us por
división
Referencia
del canal 1
Estado del canal 1,
acoplamiento de CC, 500 mV por división
Figure 7
30
Posición del disparo
en la memoria

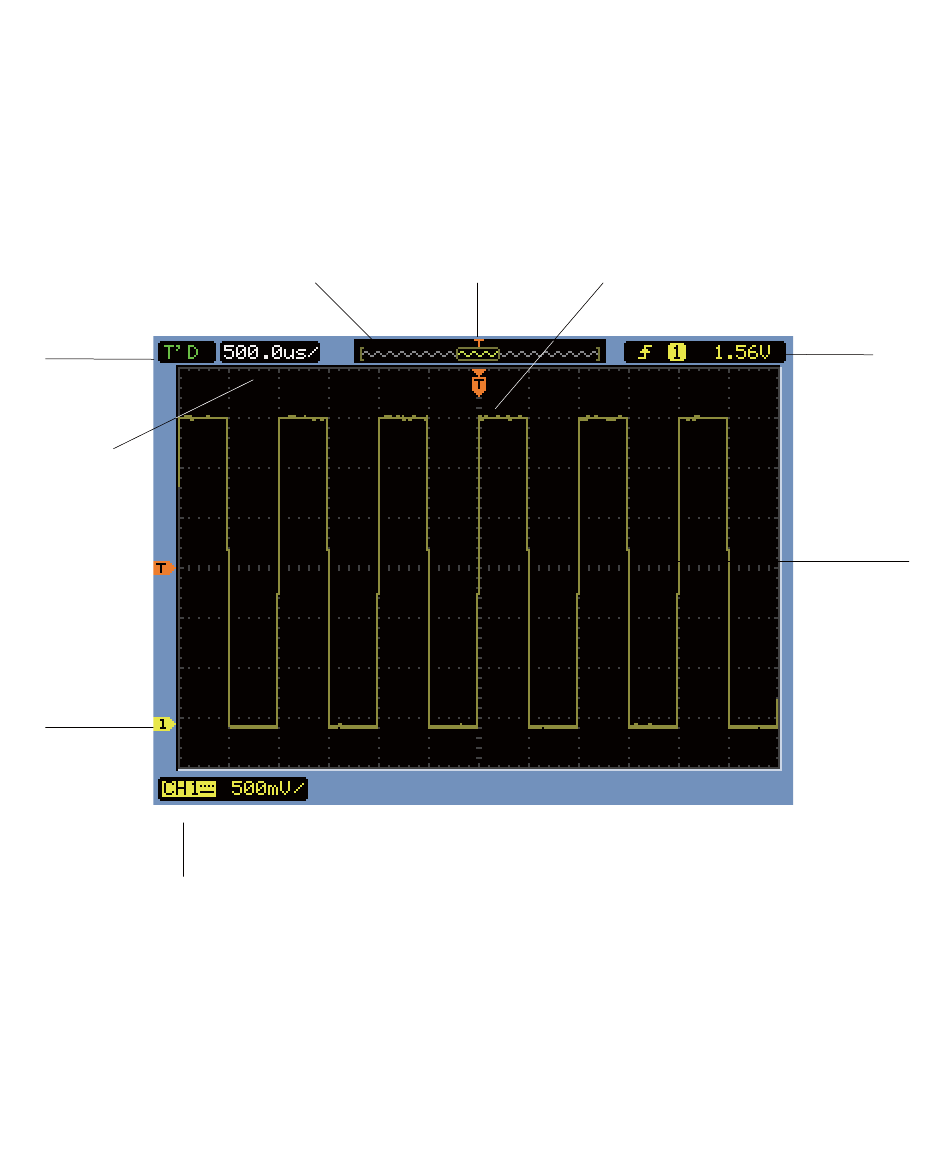

Pantalla del osciloscopio
Osciloscopios de la serie 1000B de Keysight Guía del usuario
Posición del disparo
en la ventana de la forma de onda
Disparo,
borde
ascendente,
canal 1,
1,56 V
Forma de onda
