Instalación Del Módulo Ssd - Dell EMC XC Serie Manual De Instalación Y Servicio

Pasos
1 Apague el sistema, incluidos los periféricos conectados, y desconéctelo de la toma eléctrica y de los periféricos.
NOTA: Se recomienda utilizar siempre una alfombrilla y una muñequera antiestáticas al manipular los componentes del
interior del sistema.
2 Abra la cubierta del sistema.
3 Quite la tarjeta. Consulte
4 Afloje los tornillos y levante las correas de retención que fijan el módulo SSD M.2 en la tarjeta BOSS.
5 Tire del módulo SSD M.2 para extraerlo de la tarjeta BOSS.

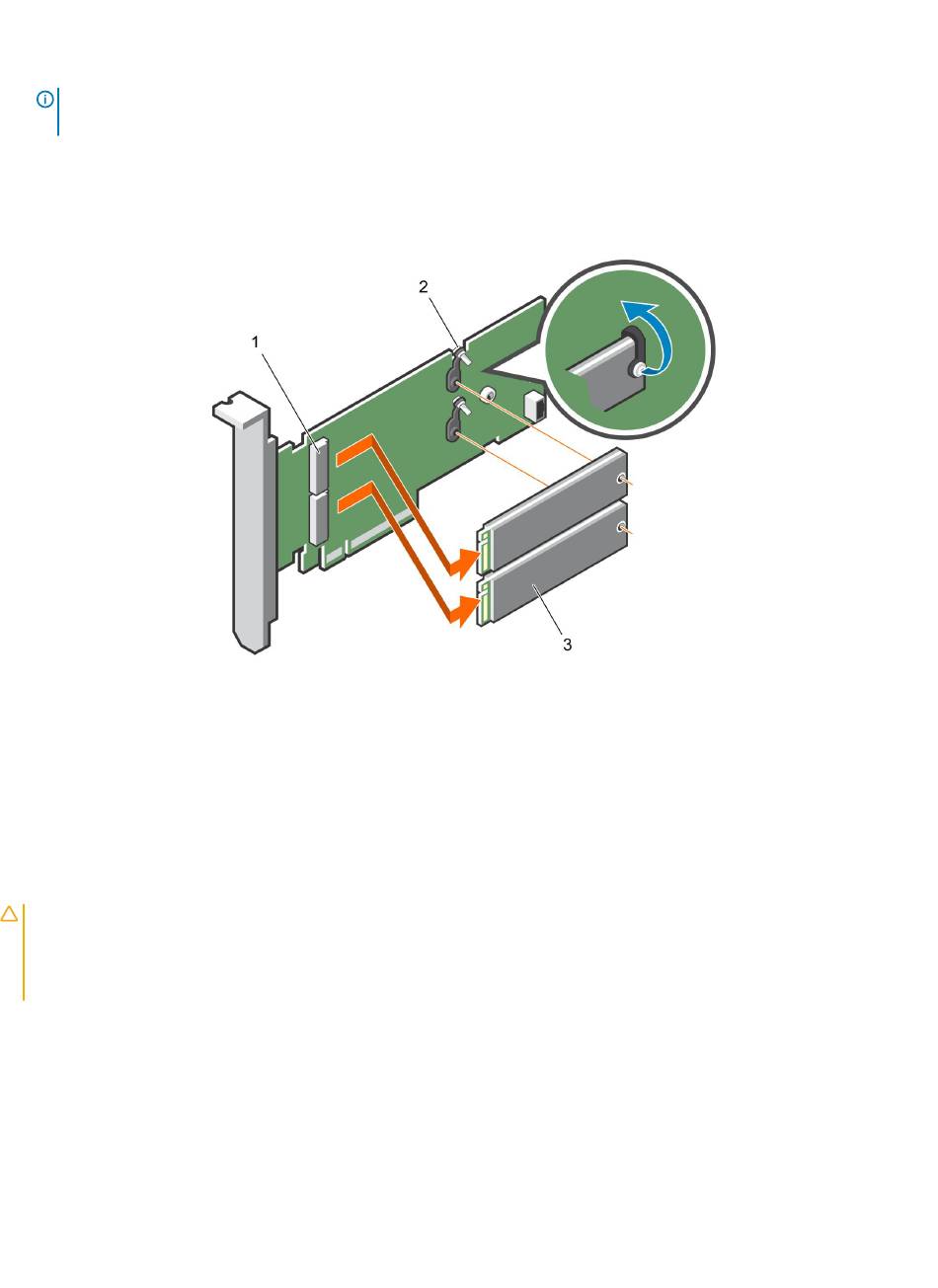

Figura 88. Extracción del módulo SSD M.2
1 conector de módulo (2)
3 módulo (2)
Instalación del módulo SSD M.2
Acerca de esta tarea
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El usuario
debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación
del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. La garantía no cubre los daños
ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el
producto.
Pasos
1 Alinee los conectores del módulo de SSD M.2 con los conectores de la tarjeta BOSS.
2 Alinee el módulo de SSD M.2 hacia abajo hasta que se asiente firmemente en la tarjeta.
3 Fije el módulo de SSD M.2 en la tarjeta BOSS con el tornillo.
144 Tarjeta BOSS
Extracción de la tarjeta BOSS.
2 Tornillo (2)
