Tabla 7. Códigos del indicador LED de iDRAC directo
Código del indicador LED
de la iDRAC directa
Luz verde fija durante dos
segundos
Luz verde parpadeante
(encendida durante dos
segundos y apagada
durante dos segundos)
Luz apagada

Vista posterior del system

En la vista posterior, se muestran las características disponibles en la parte posterior del sistema.

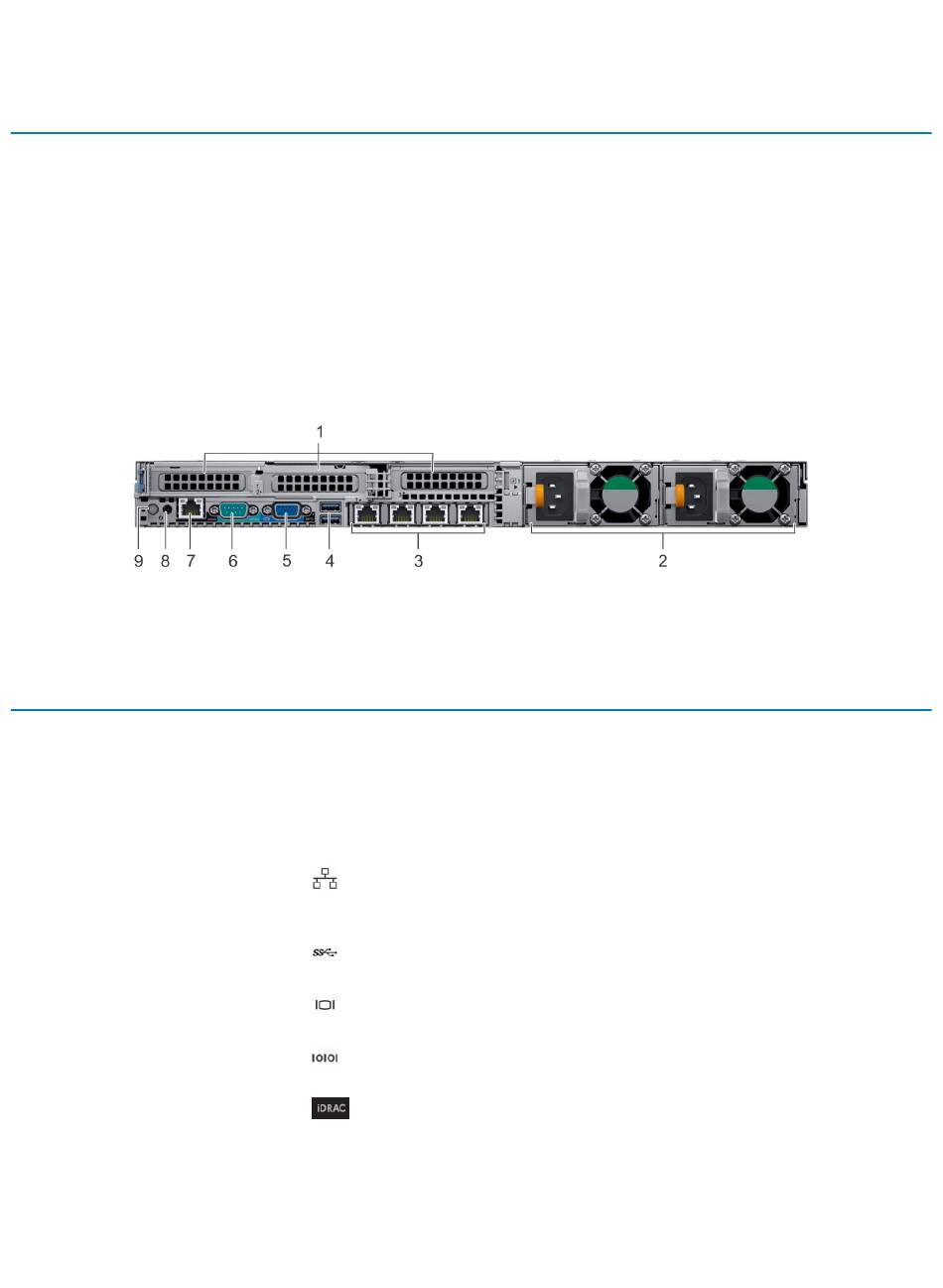

Figura 7. Vista posterior del sistema con 3 ranuras de expansión PCIe
Tabla 8. 3 ranuras de expansión PCIe
Elem. Puertos, paneles o ranuras Ícono
1 Ranuras de tarjeta de
expansión PCIe
2 Unidad de fuente de
alimentación (2)
3 Puerto NIC (4)
4 Puerto USB 3.0
5 Conector de vídeo
6 Puerto serie
7 Puerto iDRAC9
14 Descripción general del system Serie XC640 y XC Core
Estado
Indica que la computadora portátil o tableta está conectada.
Indica que se reconoce la computadora portátil o la tableta conectada.
Indica que la computadora portátil o tableta está desconectada.
N/A
N/A
Descripción
Las ranuras de expansión permiten conectar tarjetas de expansión PCI
Express. Para obtener más información sobre las tarjetas de expansión
que son compatibles con su sistema, consulte
de tarjetas de expansión.
Para obtener más información acerca de las configuraciones de PSU,
consulte Especificaciones técnicas.
Los puertos NIC integrados en la tarjeta secundaria de red (NDC)
proporcionan conectividad de red. Para obtener más información acerca
de las configuraciones compatibles, consulte
Los puertos USB poseen 9 pines compatibles con 3.0. Estos puertos le
permiten conectar dispositivos USB al sistema.
Le permite conectar una pantalla al sistema. Para obtener más
información, consulte Especificaciones
Le permite conectar un dispositivo en serie al sistema. Para obtener más
información, consulte Especificaciones
Le permite acceder de forma remota al iDRAC. Para obtener más
información, consulte la guía del usuario de iDRAC en Dell.com/
idracmanuals.
Pautas para la instalación
Especificaciones técnicas.
técnicas.
técnicas.
