Instalación
2.8 Instalación del cabezal transmisor

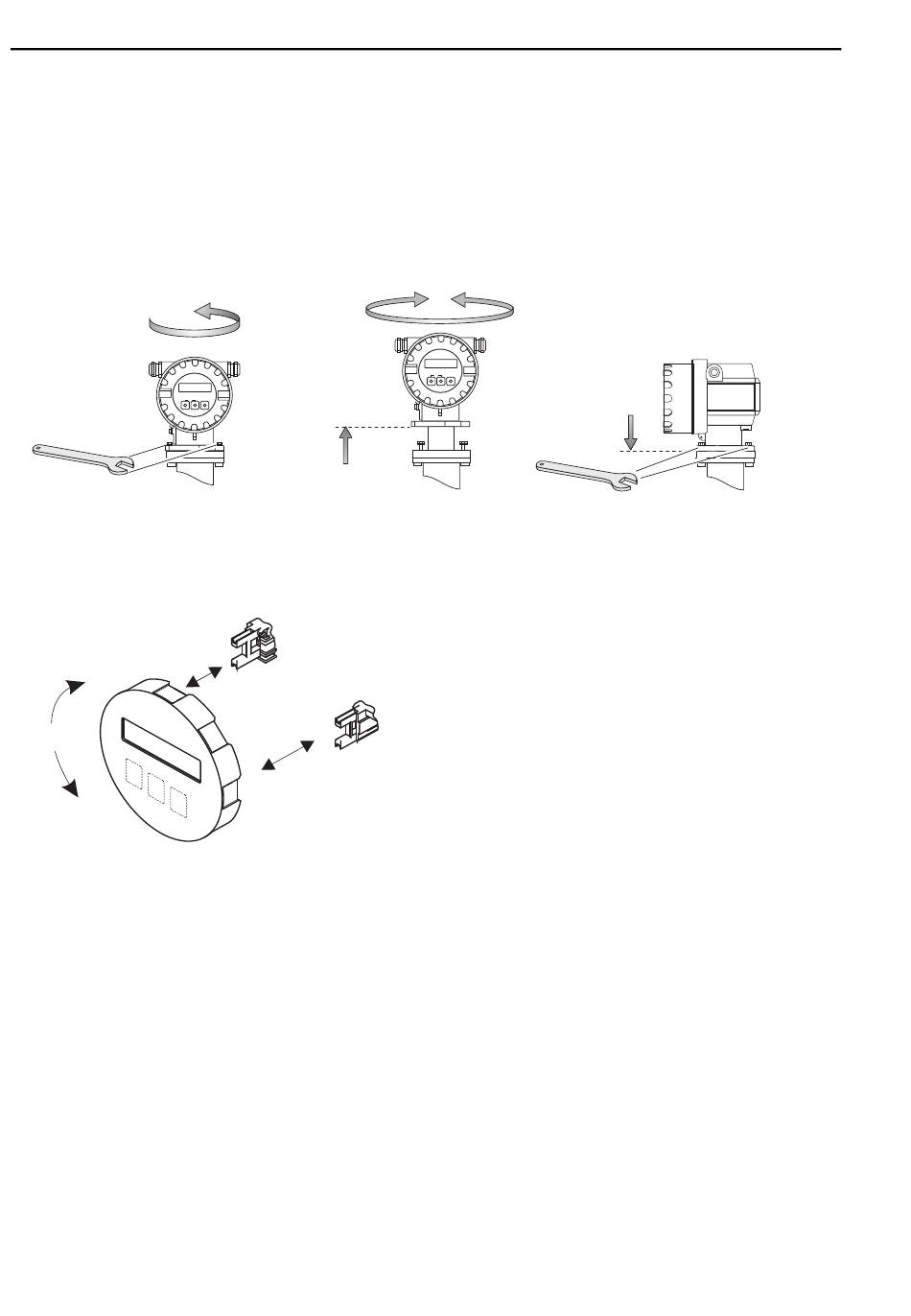

2.8.1 Giro del cabezal transmisor

Cambio de orientación del cabezal de campo de aluminio
Cabezal de campo de aluminio apropiado para zonas no Ex (sin peligro de explosión)
a

2.8.2 Giro del indicador de campo

4 x 45°
2.8.3 Montaje del transmisor (versión separada)
El transmisor puede montarse de varias formas:
• montaje en pared
• montaje en tuberías
El transmisor y el sensor deben montarse por separado cuando se dan las circunstancias
siguientes:
• acceso difícil
• falta de espacio
• temperaturas de ambiente/fluido extremas
• vibraciones intensas (>2 g/2 h por día; 10 a 100 Hz)
32
b
Esc
- +
E
c
A0003237
£ £
180° d 180°
Esc
- +
E
a. Desenrosque la tapa del compartimiento de la
electrónica del cabezal transmisor.
b. Extraiga el módulo de indicación de las guías de
sujeción del transmisor.
c. Gire el transmisor hasta la posición deseada
(máx. 4 × 45° en ambos sentidos).
d. Vuelva a disponer el indicador en las guías de
sujeción.
e. Vuelva a enroscar la tapa del compartimento de
la electrónica al cabezal transmisor hasta que
quede bien sujeta.
Proline Promag 10
e
f
A0008982
