Instalación
2.7 Instalación del sensor Promag W
"
¡Precaución!
• Las cubiertas protectoras montadas sobre las dos bridas del sensor se utilizan para sujetar las
bridas locas en su lugar y proteger el revestimiento de PTFE durante el transporte. Por lo
tanto, no retire estas cubiertas hasta el momento mismo en que el sensor vaya a ser instalado
en la tubería.
• Las placas protectoras deben dejarse montadas si se deja el equipo en almacén.
• Asegúrese de que el revestimiento de las bridas no esté dañado o levantado.
2.7.1 Juntas
Siga las instrucciones siguientes a la hora de instalar las juntas:
• Revestimiento de goma dura  Es necesario utilizar siempre juntas suplementarias.
• Revestimiento de poliuretano  No es necesario emplear juntas adicionales.
• Revestimiento de PTFE No es necesario emplear juntas adicionales.
• En el caso de bridas DIN, utilice únicamente juntas conformes a EN 1514-1.
• Asegúrese que las juntas instaladas no obstruyan parcialmente la sección transversal de la
tubería.
"
¡Precaución!
¡Riesgo de cortocircuito!
No utilice juntas de material electroconductor como el grafito. Se podría formar, dentro del tubo
de medición, una capa conductora capaz de poner en cortocircuito la señal de medida.
2.7.2 Cable de puesta a tierra
Si fuera necesario, puede pedir cables especiales de puesta a tierra como accesorios para la
igualación de potencial.
2.7.3 Pares de apriete de los tornillos (Promag W)
Por favor, tenga en cuenta lo siguiente:
• Los pares de apriete indicados a continuación se refieren únicamente a roscas lubricadas.
• Apriete siempre uniformemente las roscas siguiendo una secuencia diagonal opuesta.
• Si se aprietan demasiado los tornillos se deforman las zonas de unión, llegando a dañarse
incluso las juntas.
26
¡Nota!
Los tornillos de fijación, tuercas, juntas, etc., no están
incluidos en el volumen de suministro. El usuario deberá
procurárselos por su cuenta.

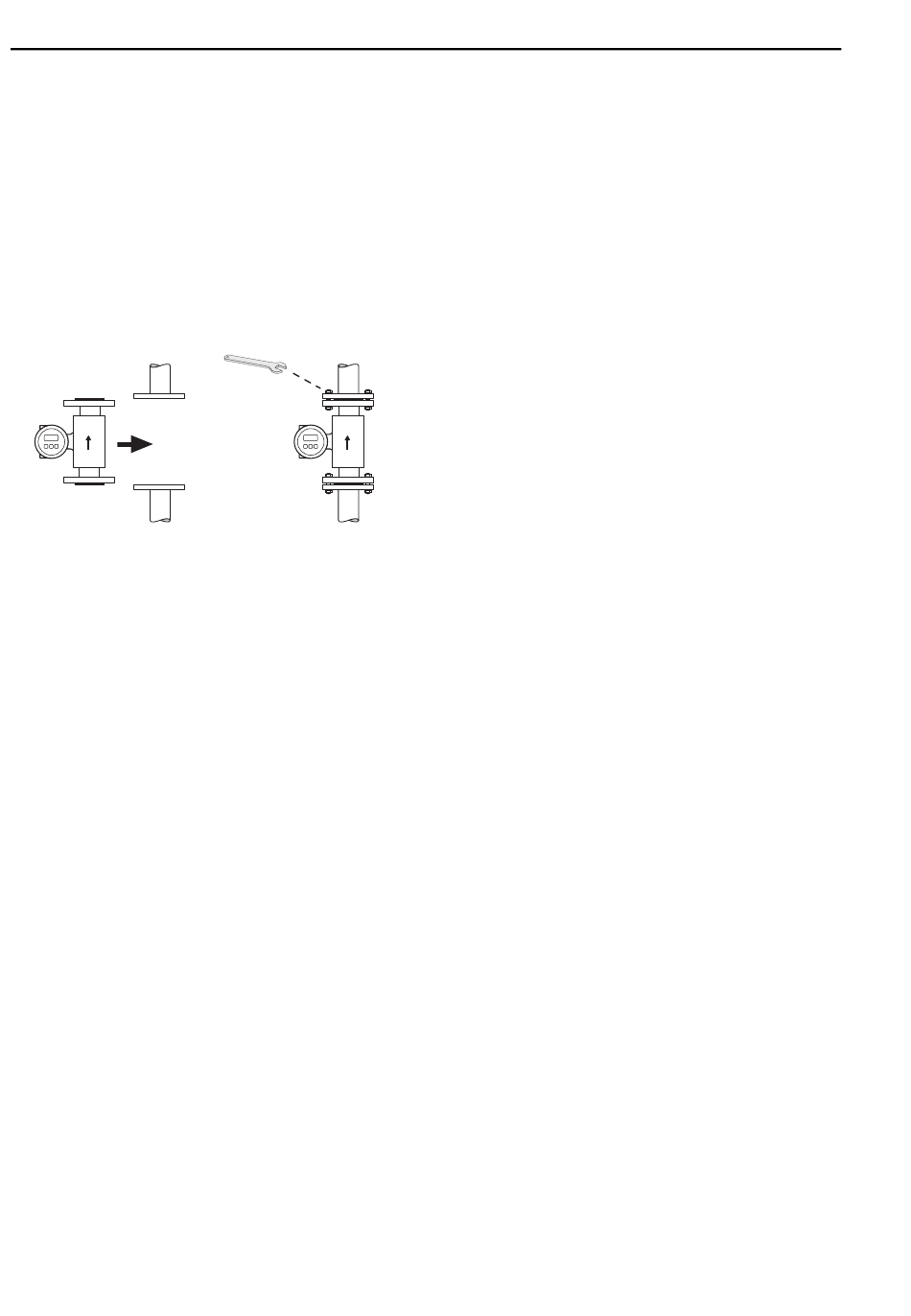

El sensor se instala entre las dos bridas de la tubería:
• Deben observarse los pares de fuerza requeridos  ä 27
• Si se utilizan discos de puesta a tierra, síganse las
instrucciones de montaje que vienen incluidas en la
entrega.
• Para cumplir con las especificaciones, es preciso una
instalación concéntrica en la zona de medida.
a0008165
