7.1.3 Ajuste del hardware del convertidor

de frecuencia
Utilice el interruptor DIP terminador de la placa de control
principal del convertidor de frecuencia para terminar el
bus RS-485.
7 7

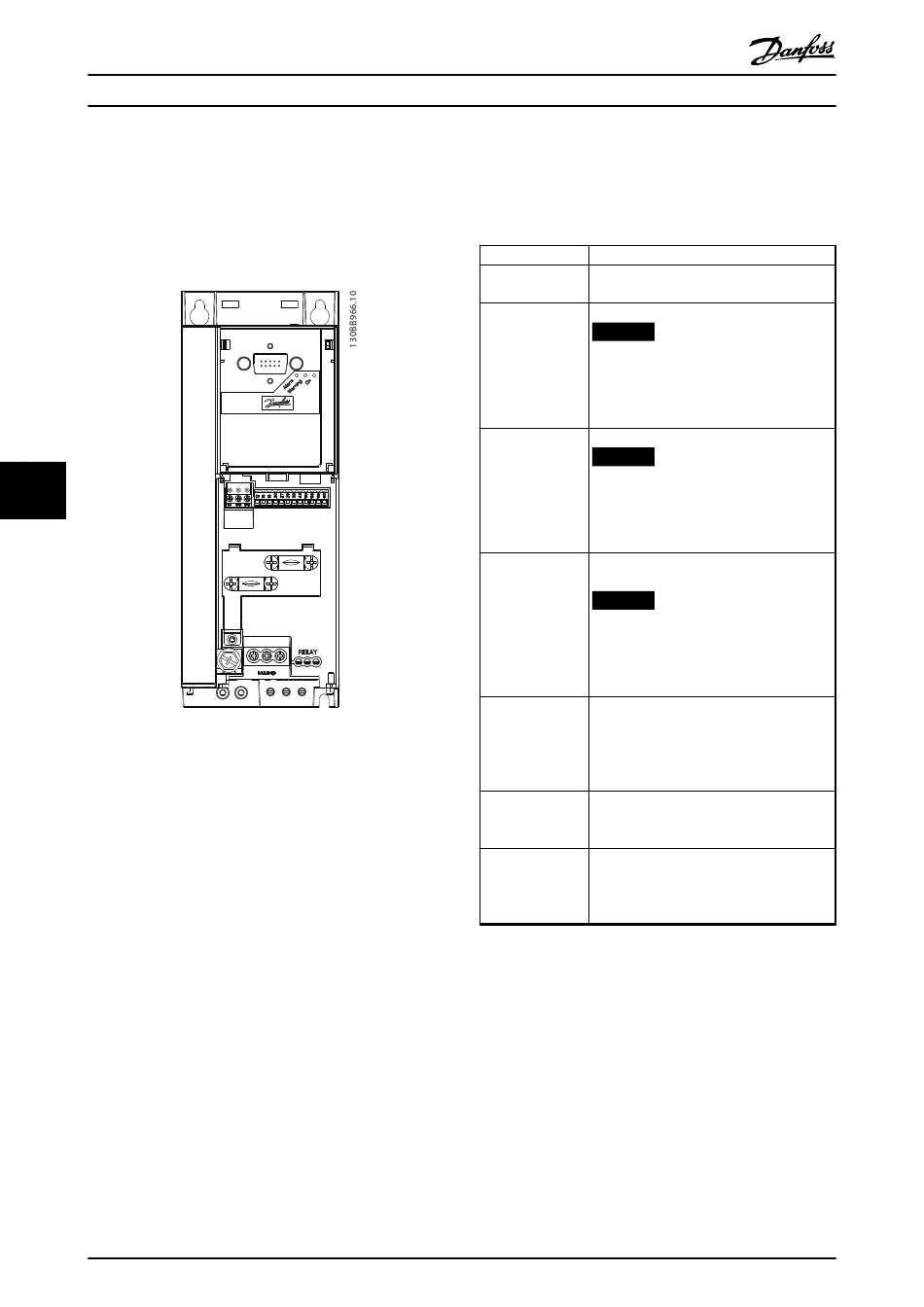

Ilustración 7.2 Ajuste de fábrica del interruptor terminador
El ajuste de fábrica del interruptor DIP está en OFF
(desactivado).
82
®
Guía de Diseño de VLT HVAC Basic FC 101

7.1.4 Ajustes del convertidor de frecuencia

para comunicación Modbus
Defina la configuración de comunicación RS-485
Parámetro
8-30 Protocol
8-31 Address
8-32 Baud Rate
8-33 Parity / Stop
Bits
8-35 Minimum
Response Delay
8-36 Maximum
Response Delay
8-37 Maximum
Inter-char delay
Tabla 7.2 Configuración de los parámetros de comunicación
Modbus
MG18C505 - Rev. 2014-01-14
Función
Seleccionar el protocolo de aplicación a
utilizar en la interfaz RS-485
Ajustar la dirección del nodo.
AVISO!
El rango de direcciones depende del
protocolo seleccionado en
8-30 Protocol
Ajustar la velocidad en baudios.
AVISO!
La velocidad predeterminada depende
del protocolo seleccionado en
8-30 Protocol
Ajustar la paridad y el número de bits de
parada.
AVISO!
La selección predeterminada depende
del protocolo seleccionado en
8-30 Protocol
Especificar un tiempo mínimo de retardo
entre la recepción de una petición y la
transmisión de la respuesta. Esta función se
utiliza para reducir el retardo de procesa-
miento del módem.
Especificar un tiempo de retardo máximo
entre la transmisión de una petición y la
recepción de una respuesta.
Especificar un tiempo de retardo máximo
entre dos bytes recibidos para asegurar el
tiempo límite si la transmisión se
interrumpe.
