Instrucciones de montaje
1
2
3

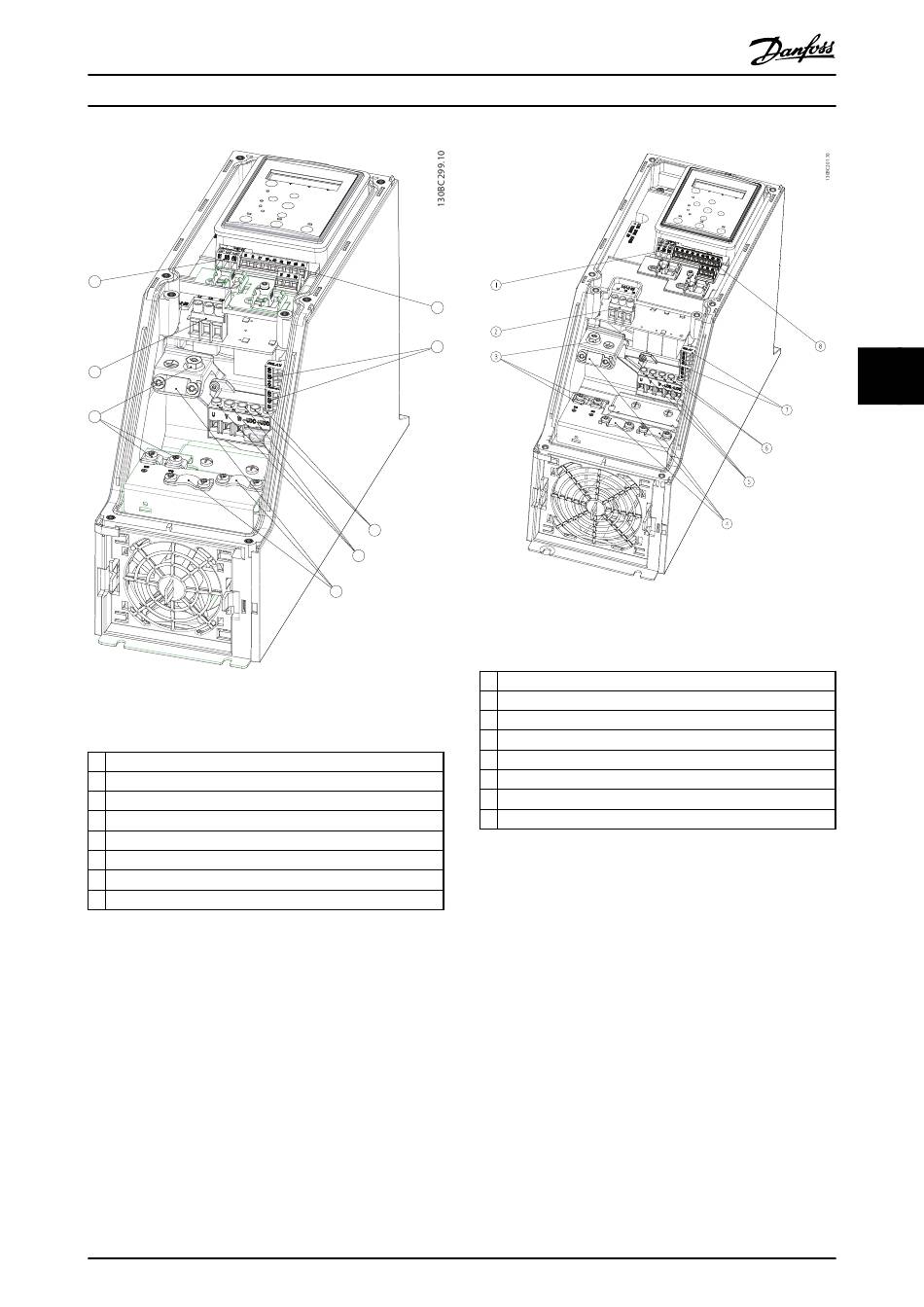

Ilustración 5.12 Bastidor I2
IP54 380-480 V 0,75-4,0 kW
1 RS-485
2 Entrada de línea
3 Toma de tierra
4 Abrazaderas de cables
5 Motor
6 UDC
7 Relés
8 E/S
Tabla 5.12 Leyenda de la Ilustración 5.12
®
Guía de Diseño de VLT HVAC Basic FC 101
8
7
6
5
4
Ilustración 5.13 Bastidor I3
IP54 380-480 V 5,5-7,5 kW
1 RS-485
2 Entrada de línea
3 Toma de tierra
4 Abrazaderas de cables
5 Motor
6 UDC
7 Relés
8 E/S
Tabla 5.13 Leyenda de la Ilustración 5.13
