Terminación de SCSI

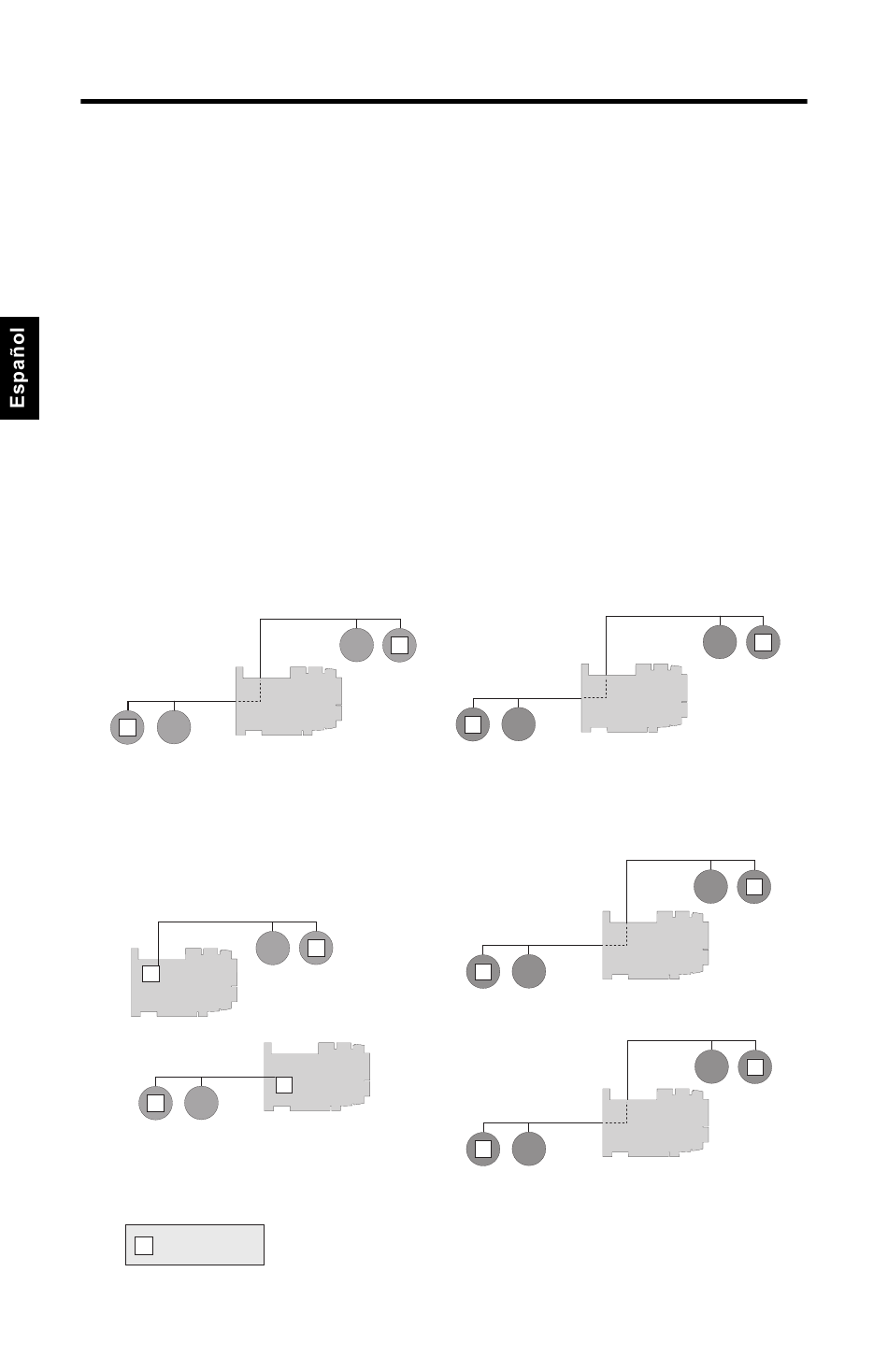

Termine los dispositivos SCSI como se demuestra en los ejemplos y asegúrese
de que sólo estén terminados los dispositivos que se encuentran al final de los
cables. El controlador SmartRAID V viene configurado de fábrica en Auto,
aunque se puede cambiar con el Storage Manager en la ROM (SMOR).
Si está utilizando dispositivos SCSI Ultra2 , consulte la sección "SCSI
Ultra2". Si desea información sobre un dispositivo Ultra, consulte la
documentación que se incluye con dicho dispositivo.
Para conectar un dispositivo SCSI de 8 bits a un cable Wide SCSI (SCSI
ancha) junto con los dispositivos SCSI, utilice un adaptador de cables SCSI de
68 a 50 clavijas. Tenga en cuenta, sin embargo, que el dispositivo que quede
al final del cable debe ser el de la Wide SCSI para que todas las señales SCSI
queden terminadas.
En el caso de cables internos y externos donde uno de ellos sea un cable SCSI
de 8 bits (Narrow), configure la terminación del controlador en High Only
(sólo alto).
Wide SCSI
externa
T
SmartRAID V
Terminación =
Wide SCSI
Interna
T
Wide SCSI
externa
T
SmartRAID V
Terminación
T = Terminado
28
Guía de Instalación Rápida
Wide SCSI Wide SCSI
Interna Interna
T
Auto o Disabled
(Inhabilitado)
T
T
= Auto
Narrow SCSI
interna
Narrow SCSI
externa
T
SmartRAID V
Terminación = High Only
Narrow SCSI
Wide SCSI
externa
T
Wide SCSI
Interna
Narrow SCSI
externa
T
SmartRAID V
Terminación
T
(Sólo alto)
T
T
= High Only
(Sólo alto)
