Philosophie d'auto-apprentissage EasyTeach
Réglage avec EasyTeach by Wire (ETW) :
Le menu des fonctions de sortie commence par l'activation de la connexion EasyTeach (Teach wire
/ Teach pin avec la tension d'alimentation UB+). Le menu passe en revue les différents réglages l'un
après l'autre. La sélection de l'élément de menu souhaité est réglée en débranchant le fil.
Réglage avec EasyTeach par bouton (ETB) :
Le menu des fonctions de sortie commence en appuyant sur le bouton EasyTeach. Le menu passe en
revue les différents réglages l'un après l'autre. La sélection de l'élément de menu souhaité est réglée
en relâchant le bouton EasyTeach.
Réglage avec EasyTeach par aimant (ETM) :
Le menu des fonctions de sortie commence en maintenant l'aimant EasyTeach sur l'EasyTeachspot. En
continuant à maintenir l'aimant EasyTeach sur l'EasyTeachspot.Le menu passe en revue les différents
réglages l'un après l'autre. La sélection de l'élément de menu souhaité est réglée en enlevant l'aimant
EasyTeach-Magnet.

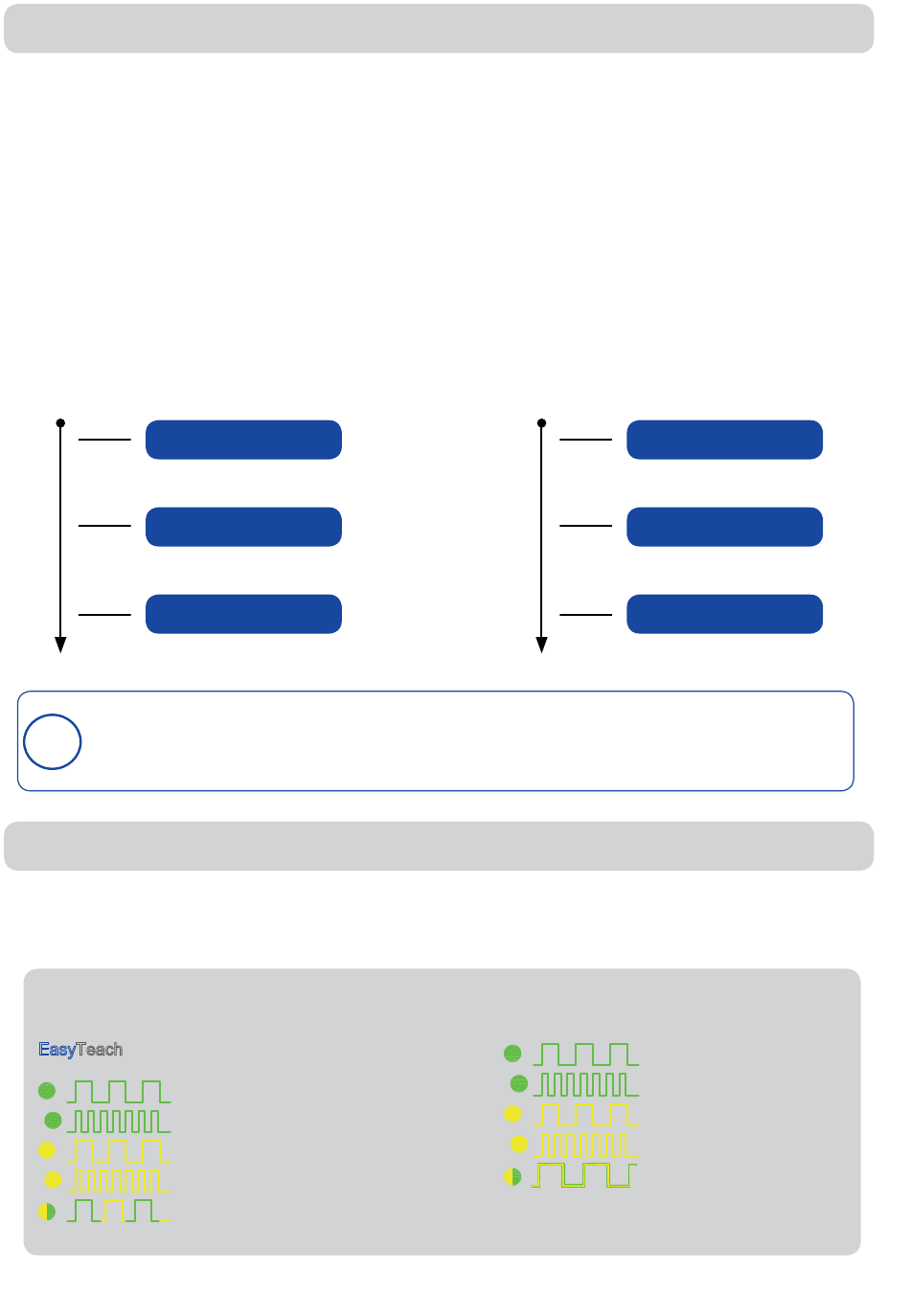

Menu EasyTeach
Sortie Antivalente
Étalonnage à vide
Étalonnage en
présence du produit
Test
Les procédures du menu EasyTeach diffèrent selon le mode de la fonction de sortie dans
i
laquelle vous vous trouvez. Pour la fonction antivalente, il est possible de choisir entre un
réglage vide ou un réglage plein du capteur. Avec la fonction de fermeture et ouverture nor-
male, il y a deux réglages complets pour deux points de commutation indépendants.
Chartes EasyTeach
Les Chartes EasyTeach servent à la gestion des menus. Elles illustrent, visuellement, les modes de
clignotement du voyant LED et l'activation de la sortie, en fonction des diverses phases du menu.
Chartes EasyTeach
Sortie Antivalente
EasyTeach chart*: LED LED / Fonction de sortie
60
Jaune = A1 Vert = A2
Elalonnage à vide
Initialisation étalonnage à vide
Etalonnage en présence du produit
Initialisation étalonnage en présence
Test
Menu EasyTeach
2 x Fermeture / 2 x Ouverture
Étalonnage S1
Étalonnage S2
Test
Chartes EasyTeach
EasyTeach chart*: LED LED / Ausgangsfunktion
2 x Fermeture / 2 x Ouverture
Gelb = A1
Elalonnage S1
Leereinstellung
Initialisation S1
Leereinstellung Initialisierung
Elalonnage S2
Volleinstellung
Initialisation S2
Volleinstellung Initialisierung
Test Test
Grün = A2
