11
INSTALACIONES OPCIONALES
I
UNIDAD CRISTAL DE ALTA ESTABILIDAD
Al instalar el CR-293, se mejora la estabilidad de la
frecuencia del transceptor.

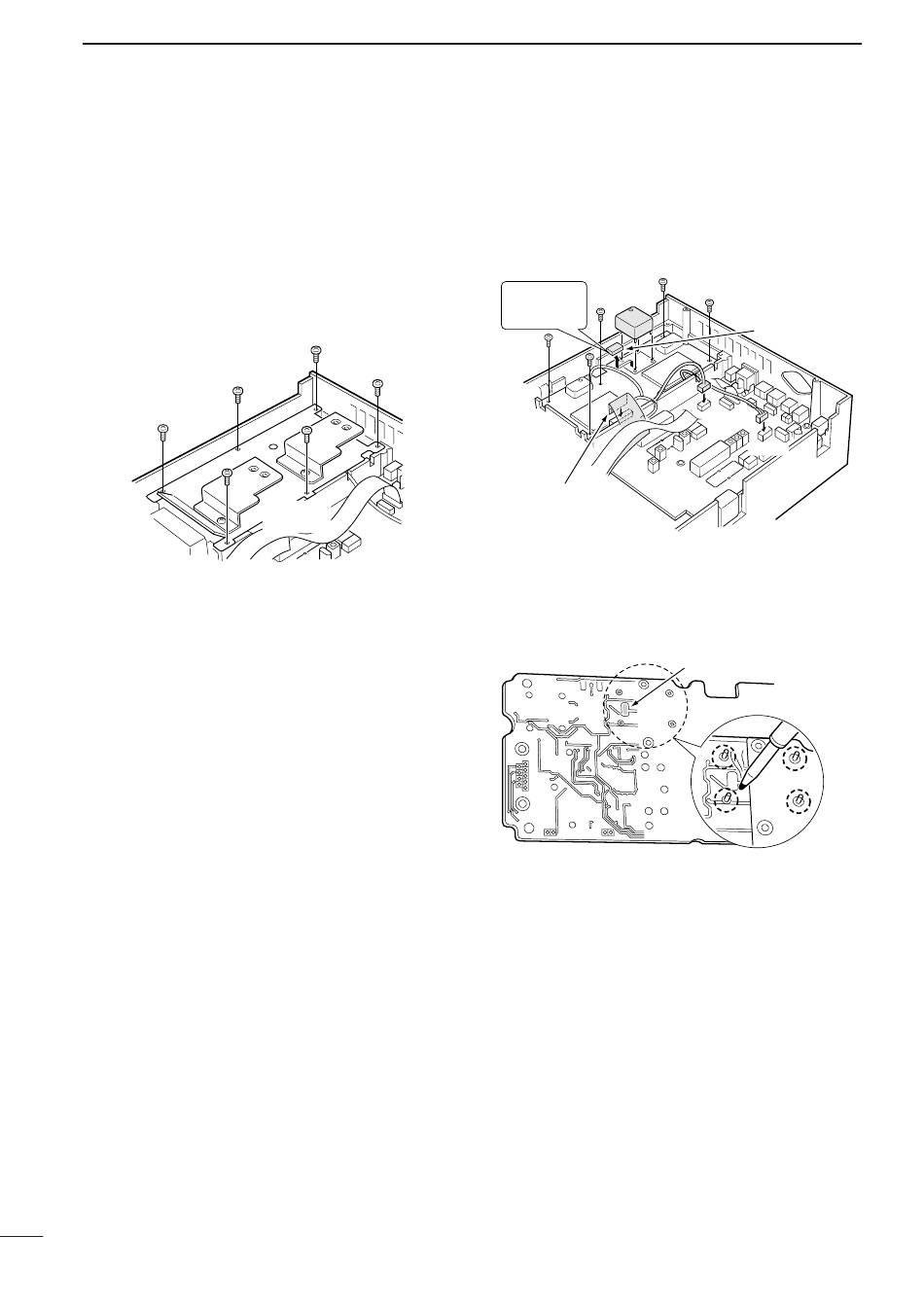

q Retire la tapa inferior como se muestra en el diagrama
en la p. 71.
• Retire el UX-910 si lo ha instalado. (p. 73)
w Retire los 5 tornillos de la tapa protectora PLL,
de spué s levante la tapa protectora PLL.
e Desconecte el cable plano flexible de la unidad
DISPLAY y los conectores de cable de conexió n
desde el J501 y J1051 en la unidad MAIN.
r Retire los 5 tornillos de la unidad PLL, despué s
levante la unidad PLL.
74
CR-293
Tapa
protectora PLL
t Desuelde el cristal de referencia original, despué s
retirelo.
•La unidad de cristal de referencia original está soldado
a ambos laterales superior e inferior del PCB (Printed Circuit Board).
Desoldar
CR-293
el cristal
original.
Cable plano flexible
y Instale el CR-293 y suelde el plomo.
u Vuelva a colocar la unidad PLL, la tapa protectora PLL
y la tapa inferior en la posició n original.
Cristal original
J501
J1051
Punto de soldadura del cristal original
Puntos de soldadura
del CR-293
