Montage
6.3

Rohrmontage

Zur Rohrmontage wird das optionale Rohrmontageset benötigt. Zusätzlich ist ein
Wetterschutzdach erhältlich.

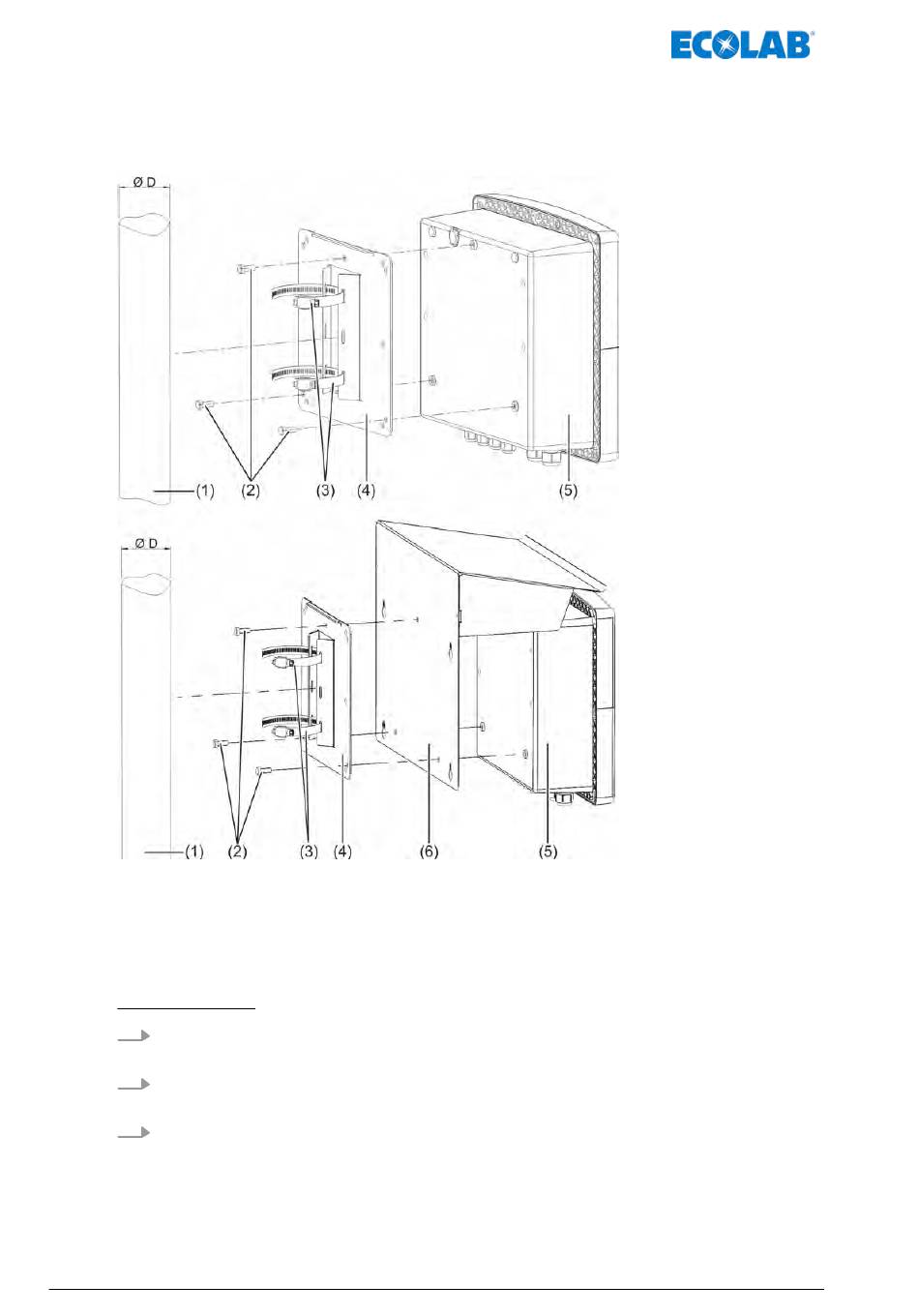

Abb. 8: Rohrmontage
1 Rohr/Mast (bauseits) mit Durchmesser 35 bis 55 mm
2 selbstschneidende Schrauben 60 × 16 TORX PLUS®a
30IP (aus dem Lieferumfang des Ecolab „Versatronic" )
3 Rohrschellen aus dem Rohrmontageset
Vorgehensweise
1. Schrauben Sie die Montageplatte (Pos. 4) und ggf. das Wetterschutzdach (Pos. 6)
mit den Schrauben (Pos. 2) an die Rückseite des Gerätes (Pos. 5).
2. Stecken Sie die beiden Rohrschellen (Pos. 3) durch die Schlitze der Haltelaschen an
der Montageplatte (Pos. 4), wie in der Zeichnung dargestellt.
3. Setzen Sie das Gerät am Rohr/Mast (Pos. 1) so an, dass die Rohrschellen (Pos. 3)
das Rohr umschließen, verschließen Sie die Rohrschellen (Pos. 3) und ziehen Sie
sie fest.
417102269 Rev. 2-08.2020
4 Montageplatte für Rohrmontage aus dem
Rohrmontageset
5 Ecolab „Versatronic"
6 Wetterschutzdach aus Edelstahl 1.4301
