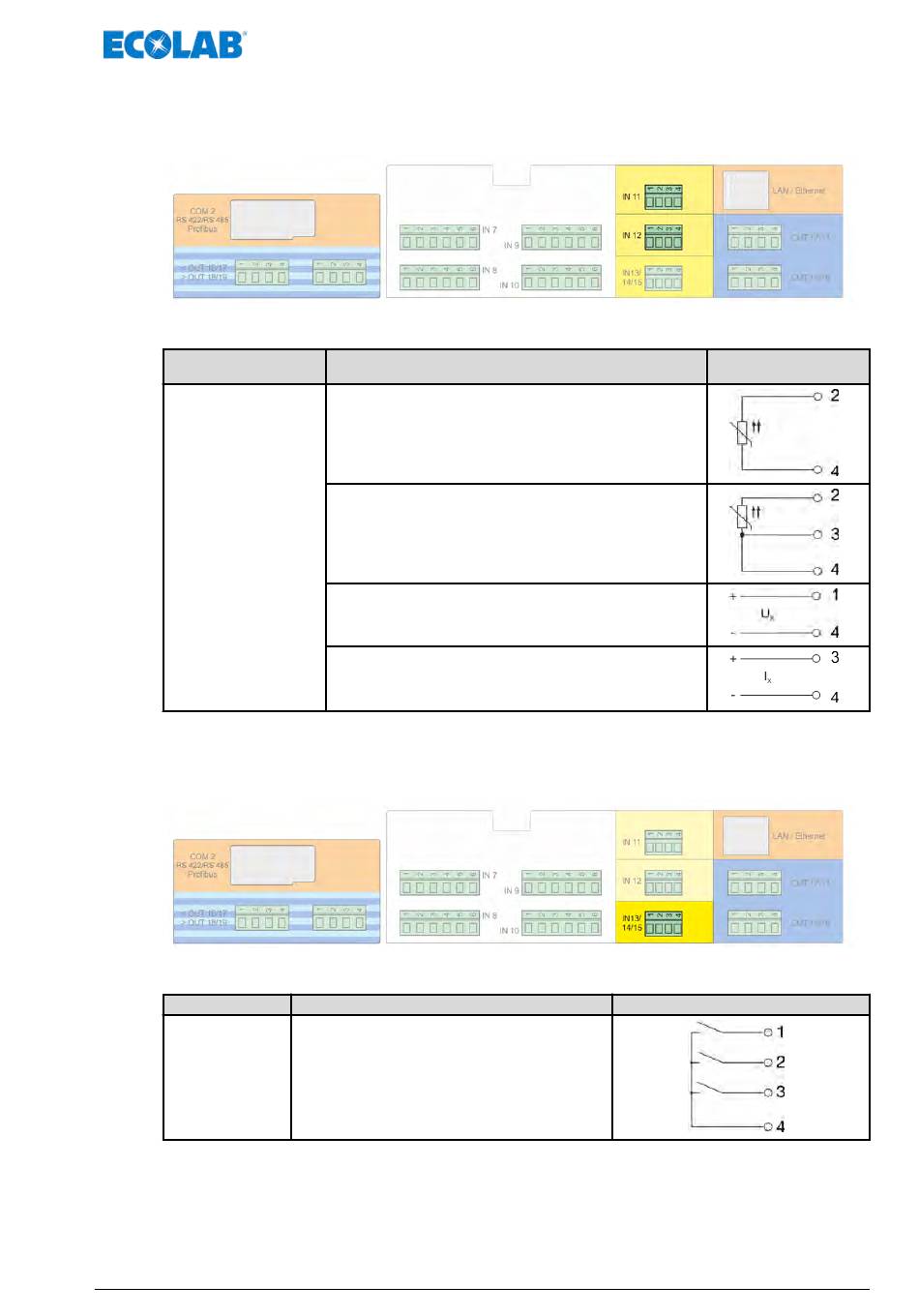

Plans de raccordement des platines en option

7.7.1 Platines en option Entrées analogiques (entrées universelles)
Emplacement
enfichable
IN 11
IN 12
7.7.2 Platines en option Entrées binaires
Fiche / borne
IN 13/14/15
Variante de raccordement
Thermomètre à résistance
circuit de commutation à 2 conducteurs
PT100 / PT1000
Thermomètre à résistance
circuit de commutation à 3 conducteurs
PT100 / PT1000
Signal d'unité
Tension 0 à 10 V
Signal d'unité
Intensité 0(4) à +20 mA
Variante de raccordement
3× entrées binaires
Branchement électrique
Pictogramme
75
Pictogramme
