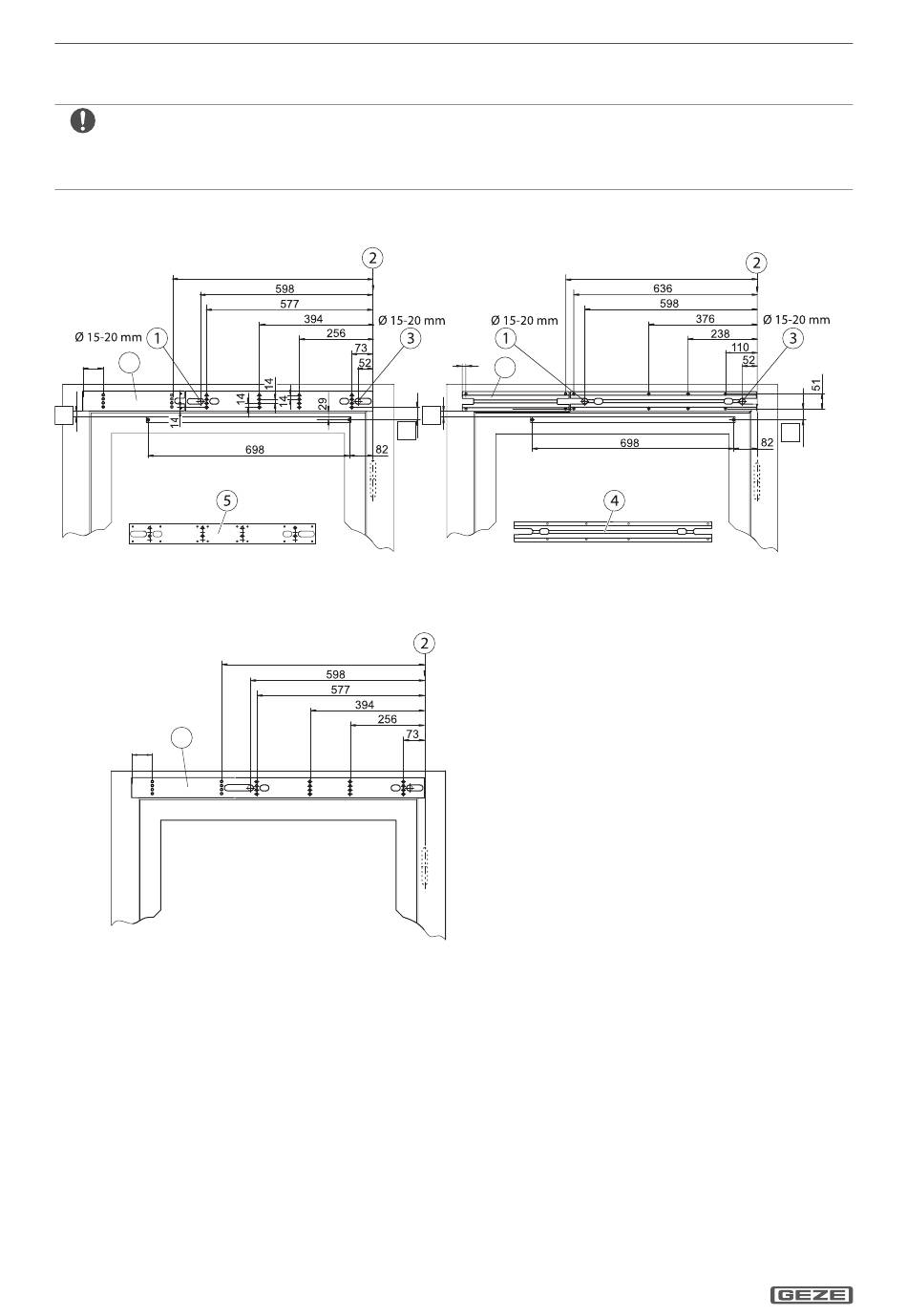

6.2.2 Montaje en marco lado de banda con guía de tracción (de una hoja)
à No recomendable para puertas exteriores
à Imagen DIN izquierda , DIN derecha a espejo
à Este tipo de instalación no está permitido en las puertas cortafuego.
En el caso de uso de una guía deslizante con sensor, observe las instrucciones de instalación especiales.
X
Fijación con placa de montaje
6
72
Y
Fijación con placa de montaje continua
8
72
1 Conexión para baja tensión (sensores, abrepuertas, display programador y contacto de conmutación del bloqueo)
2 Punto de referencia centro de bisagra
3 Guía de cable cubierta para cable de alimentación de red 230 V / 50 Hz
4 Placa base *)
5 Placa de montaje **)
6 Placa de montaje para kit de ampliación, dividida
7 Placa base para kit de ampliación
8 Placa de montaje para kit de ampliación, continua
*) Utilizar para la fijación 8 tornillos M5 o tornillos autorroscantes
**) Utilizar por lo menos 2 tornillos M5 o o tornillos para aglomerado para cada fila vertical de taladros
16
695
Y
X
694
Fijación directa
17
7
Slimdrive EMD / Slimdrive EMD-F
