Descripción del producto

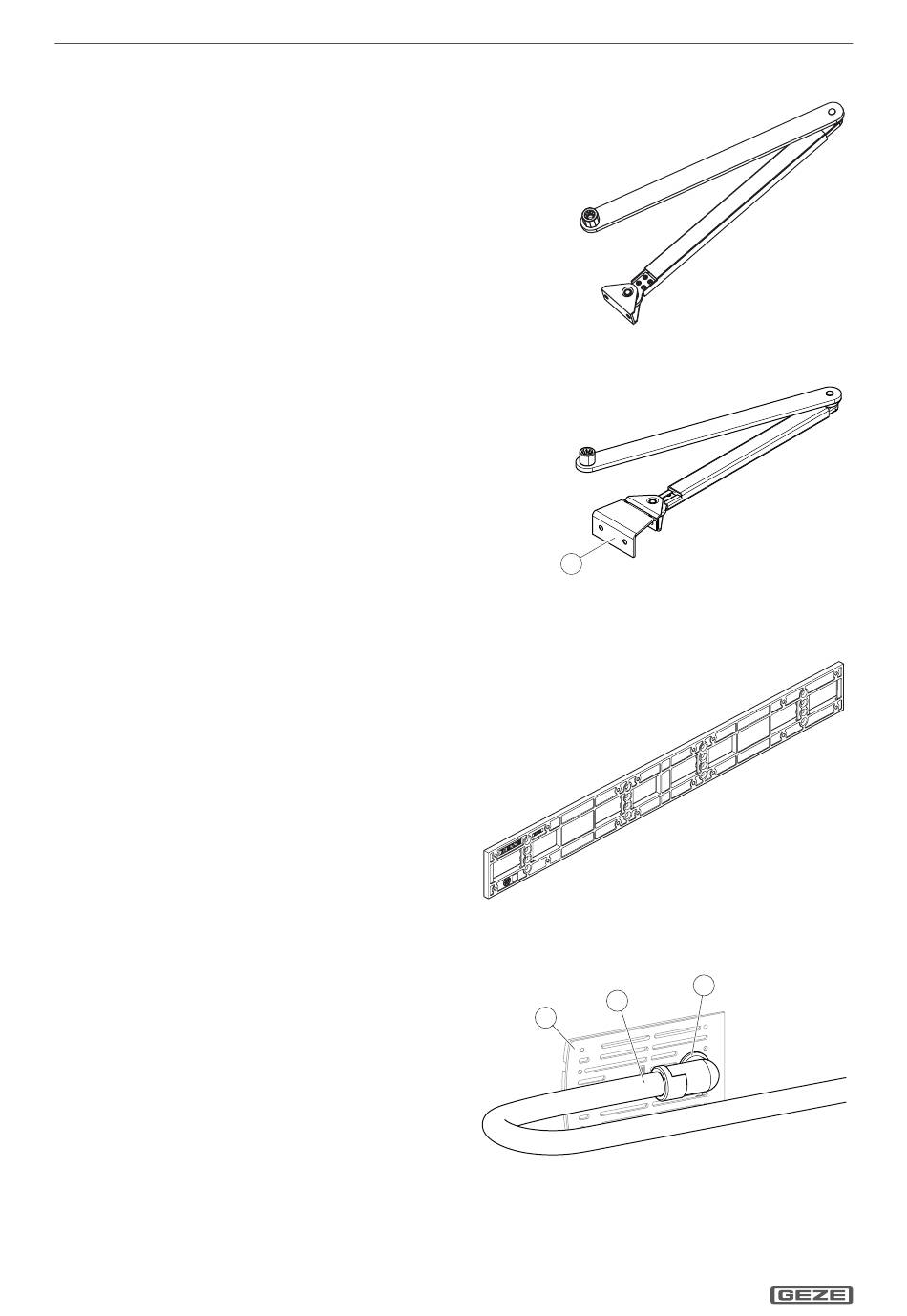

5.2.3 Brazo
Brazo estándar:
para profundidad de antepecho LT*:
à 0–100 mm
à 100–200 mm
à 200–300 mm
à 300–400 mm
* antepecho permitido en combinación con las puertas
cortafuego máx. 250 mm
Brazo de sensor con adaptador para brazo:
1 Adaptador de brazo
5.2.4 Placa de montaje para automatismos (opción)
Dependiendo del montaje de referencia, puede ser
necesaria una placa de montaje.
Por lo general se recomienda usar una placa de
montajen para facilitar la instalación.
En variantes de 2 hojas Es posible la colocación con
placa de montaje continua o placa intermedia.
5.2.5 Cable de transmisión de la puerta
Actúa de protección de cables en el empleo
de piezas móviles a elementos fijos (puertas,
ventanas).
1 Parte lateral
2 Cable de transmisión de la puerta
3 Tuerca 2× (dorso)
5.2.6

Dispositivos de accionamiento (accesorios)

Véase el esquema de conexiónes Slimdrive EMD/Slimdrive EMD-F.
