MELANGEUR
3

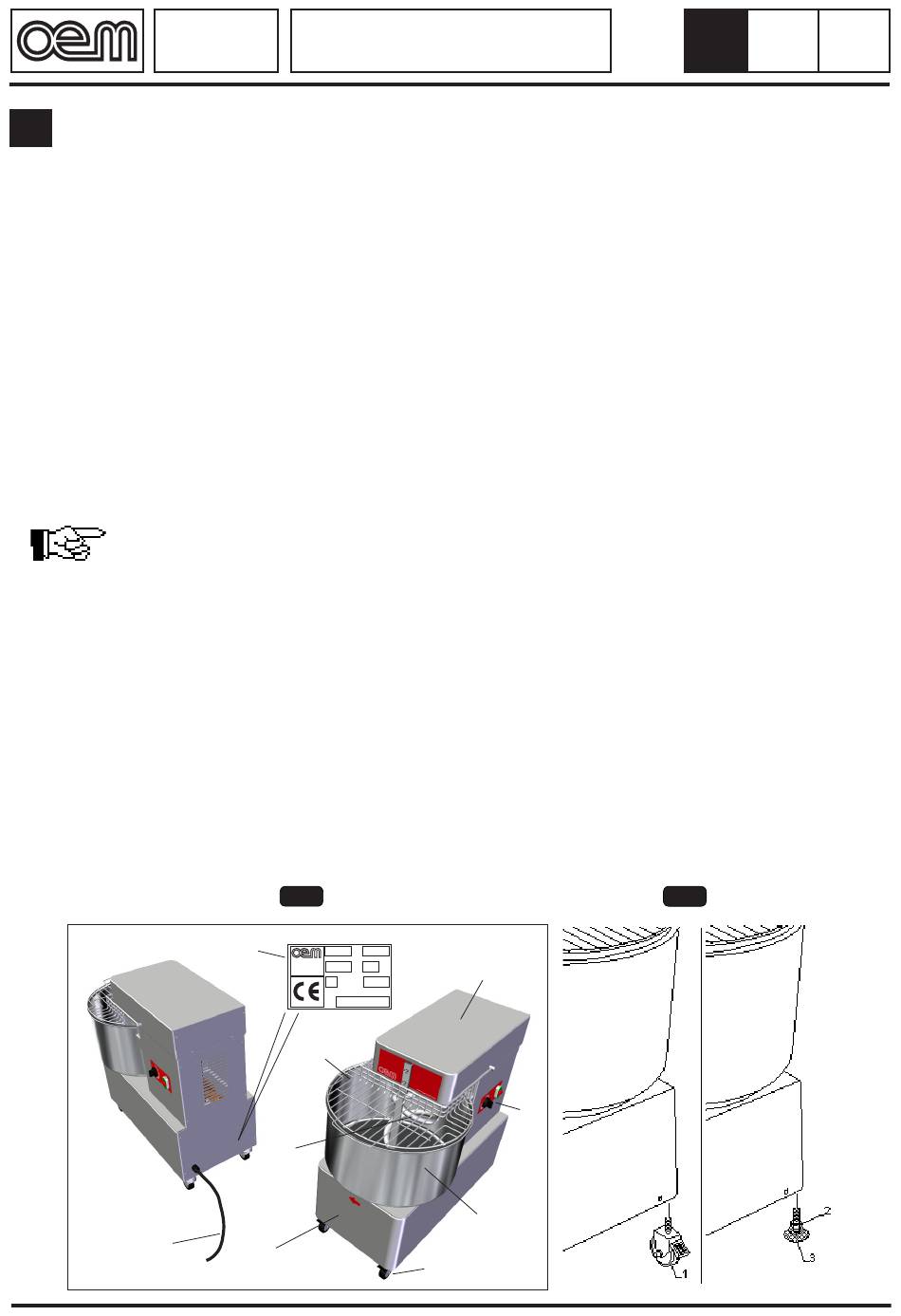

6. IDENTIFICATION DES PIECES
1. Tête
2. Tableau de bord
3. Grille de protection
4. Cuve
5. Soubassement
6. Câble électrique
7. Spirale
8. Roulettes ou piétements réglables
9. Plaquette des données
7. IDENTIFICATION DE LA MACHINE (FIG. 3)
Le numéro de sérier et les données d'identification de la machine sont précisés sur la plaquette (9) fixée sur le soubassement
de la machine.
En cas de demande de service technique ou de commande de pièces détachées, il faut préciser le numéro de
série de la machine et son modèle.
8. ASSEMBLAGE ROULETTES/PIETEMENTS (FIG. 4)
Les machines pour un transport plus facile sont envoyées, selon les modèles, avec les piétements réglables ou les roulettes
désassemblées. Pour leur assemblage suivre la procédure décrite par la suite:
Assemblage des roulettes
Soulever la machine comme il a été précisé dans le paragraphe préalable.
Visser les roulettes (1) au-dessous du soubassement de la machine, jusqu'à la fin de course. Les roulettes de freinage sont à visser
au-devant de la machine.
Assemblage des piétements
Soulever la machine comme il a été précisé dans le paragraphe préalable.
Visser les piétements (2) au-dessous du soubassement de la machine. Après le positionnement, niveler la machine et bloquer
les piétements à travers le contre-écrou (3).
6
FA251 - FA252 - FA 38 - FA382
INSTALLATION
FIG. 3
9
kW
Volt.
Ali SpA
Viale Lombardia, 33
A Hz.
BOZZOLO ( MN )
Type
Nr.
3
7
5
FA121M - FA121
FA181M - FA181 - FA182
1
2
4
8
3 0.0 76/3
FIG. 4
