3.5.- AMPLIACIÓN CON OTROS EQUIPOS
Los equipos line-CVM-D32 se pueden ampliar con otros equipos de la gama line, los equipos
line-EDS y los módulos de expansión line-M.
A los equipos line-EDS y line-CVM se les puede conectar directamente a su derecha hasta 2
módulo de expansión
(1)
Modulos de expansión tipo: line-M-4IO-R, line-M-4IO-T, line-M-4IO-RV y line-M-4IO-A�
Y en total, en las instalaciones con equipos line-EDS se pueden conectar hasta siete equipos
a su derecha.
Nota: En una instalación solo se puede haber un equipo line-EDS.
Nota: En instalaciones sin equipos line-EDS solo puede haber un line-CVM.
Nota: Todos los equipos line-EDS y line-CVM deben conectarse a la alimentación auxiliar.
3�5�1�- ADAPTADOR DE ALIMENTACIÓN line-M-EXT-PS
El line-M-EXT-PS es un adaptador de alimentación de los equipos de la familia line. El módulo
se conecta lateralmente a la izquierda de los equipos que se quieren alimentar. Puede alimen-
tar hasta una potencia de 10 VA, por lo que puede alimentar a un número limitado de equipos.
El conjunto máximo que puede alimentar es: 1 line-EDS + 1 line-CVM + 1 line-M (
12
.
(1)
line-EDS
line-M
line-M

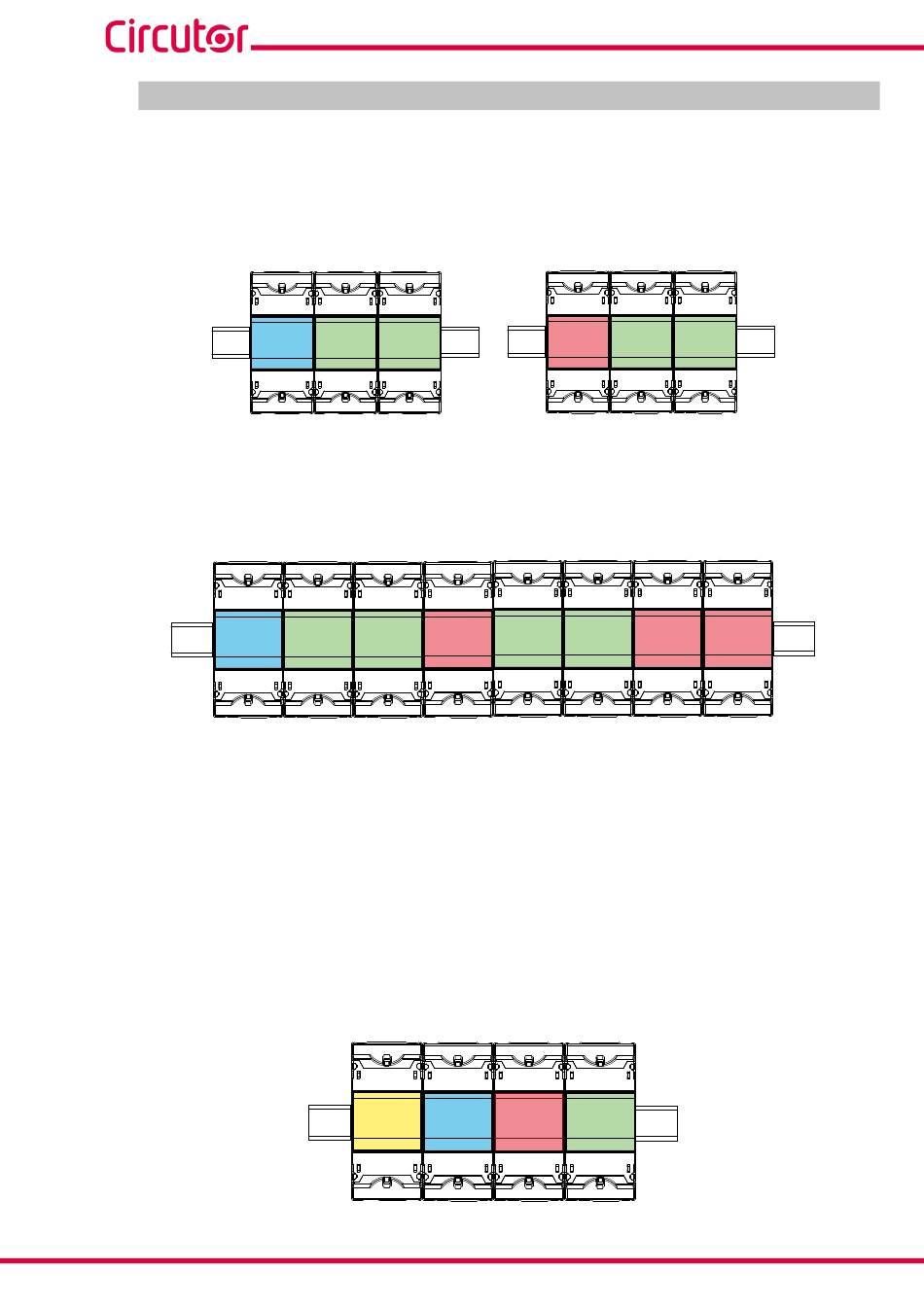

Figura 4: Conexión line-EDS y line-CVM con módulos de expansión�
line-EDS
line-M
line-M
Figura 5: Instalación típica del un line-EDS con 7 equipos�
line-M-EXT-PS
Figura 6: Conjunto máximo que puede alimentar un line-M-EXT-PS�
line-CVM
line-M
line-M
line-CVM
line-CVM
line-EDS
line-M
line-CVM-D32
line-M
line-M
line-CVM
line-CVM
Figura 6
