Brother MFC845CW Manual De Servicio página 186

Ensamblaje del PCB del Carro (Carriage PCB ASSY) / Cable Plano del Cabezal del Carro(Carriage-head flat
cable)
(10) Quítele el seguro al conector del PCB del carruaje (carriage PCB) y desconecte el cable plano del cabezal (carriage-
head flat cable).
(11) Retire los cables planos del cabezal (carriage-head flat cable) de las guías de cables (cable guides) y hálelos hacia
atrás (junto con el núcleo plano) a través de la abertura suministrada en la tapa inferior (lower cover), según se muestra
debajo.
NOTA: Al reemplazar el ensamblaje del PCB del carruaje (carriage PCB ASSY), retire el núcleo plano (flat core) de los
cables planos del cabezal viejo (carriage head flat cable) y colóquelo en los nuevos.

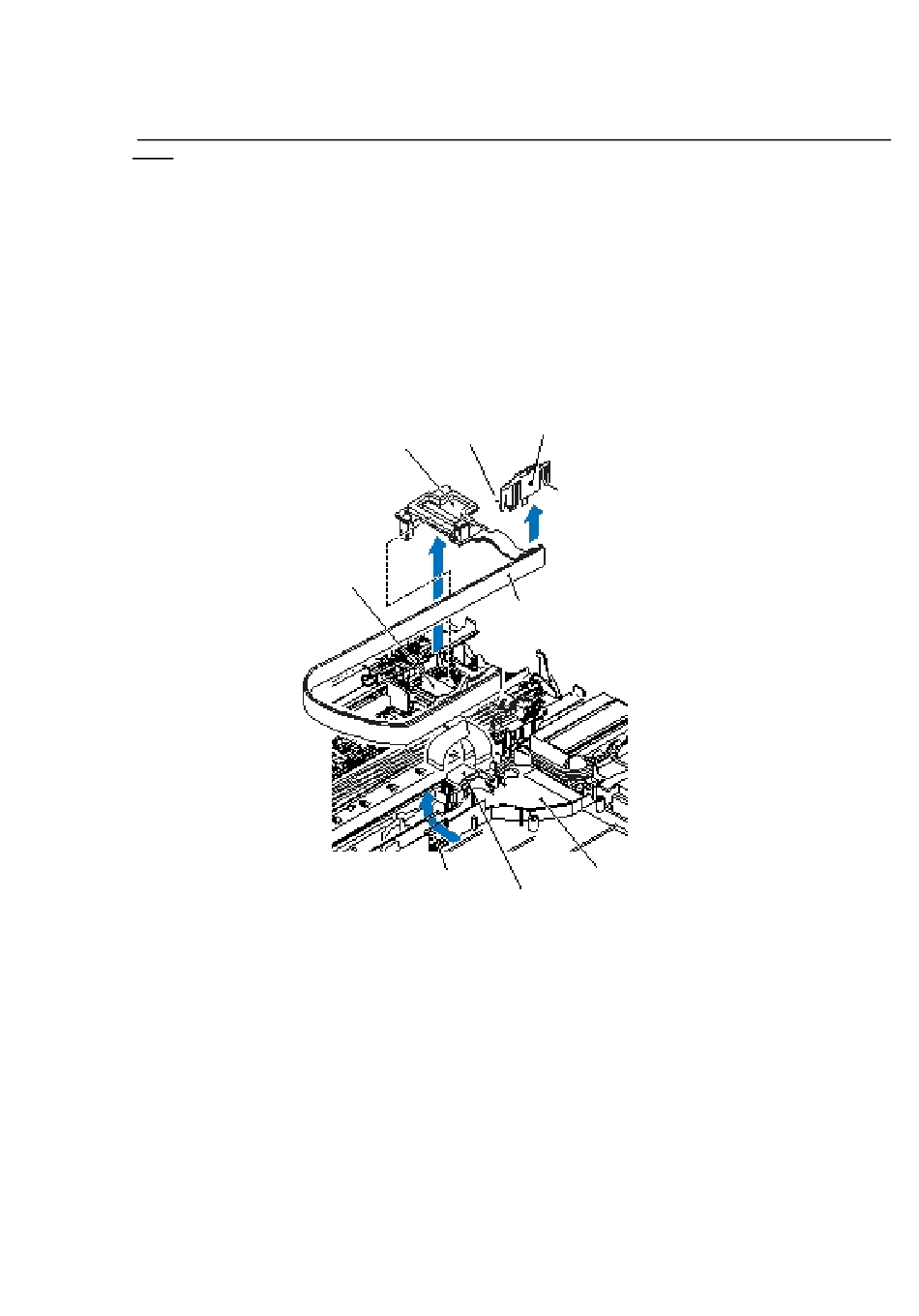

(12) Libere el soporte del FFC (FCC support), que sostiene los tres cables planos del cabezal (carriage-head flat cable), de
la unidad del cabezal/carro.
(13) Levante el ensamblaje PCB del carro (carriage PCB ASSY.)
(14) Retire el soporte del FFC (FFC support) de los cables planos del cabezal (carriage-head flat cables.)
FFC support
Latch
Carriage PCB
Latch
Carriage-head flat cable
Head flat cables
Lower cover
Opening
Flat core
(6_43)
Confidencial
6-44
