CONEXIONES ELÉCTRICAS

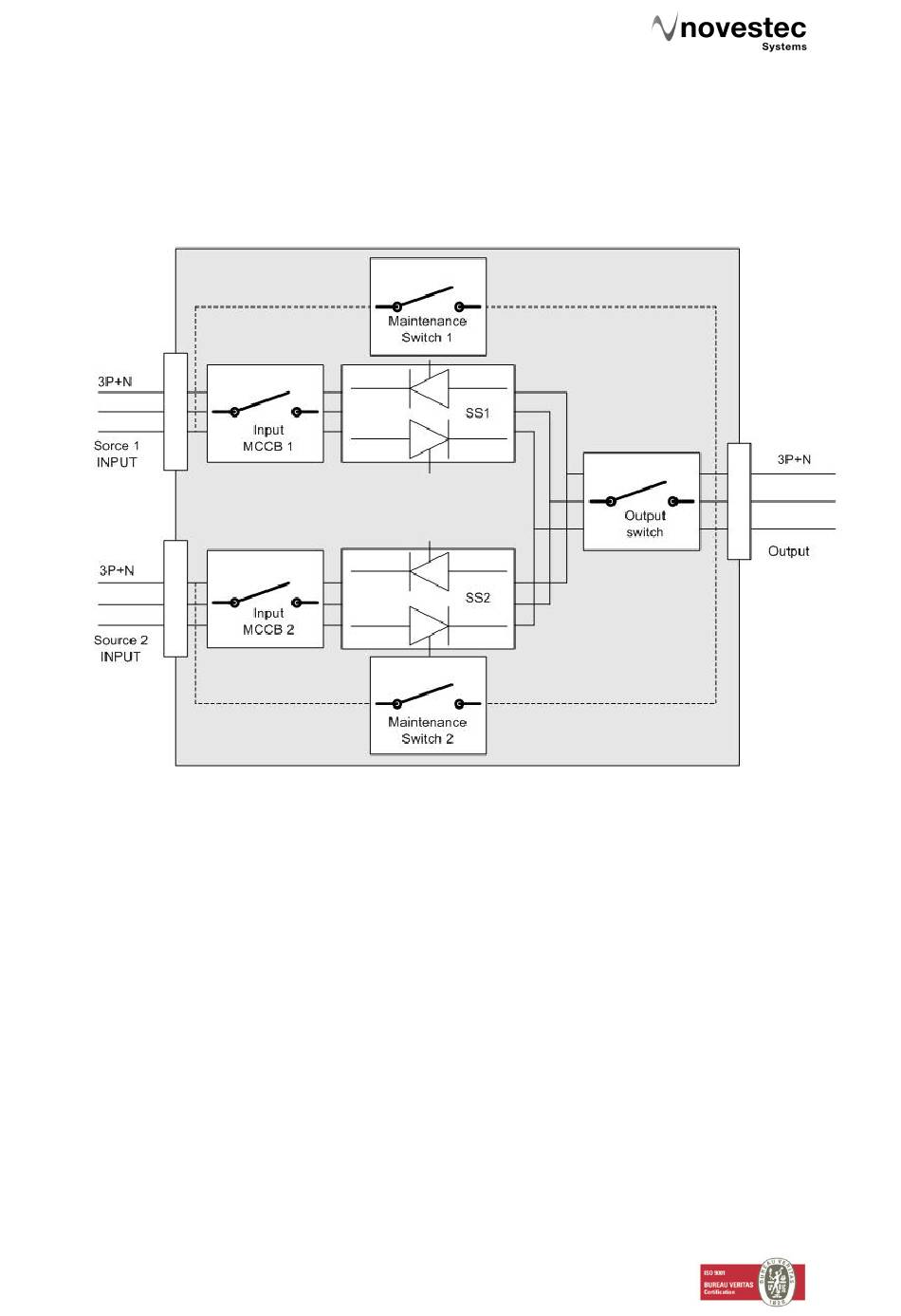

DIAGRAMAS DE CONEXIÓN AL SISTEMA ELÉCTRICO
ADVERTENCIA: se requiere un sistema de distribución trifásica de 4 hilos para las conexiones
trifásicas de entrada y salida. La versión estándar de los interruptores STS (3 polos) sólo 3 fases
neutras se conectan directamente a la salida. Línea de alimentación trifásica + neutro + tierra de
protección (PE), de acuerdo con las especificaciones IEC 60364-3.
PROTECCIONES EN EL STS
CORTOCIRCUITO
En caso de fallo en la carga, para protegerse a sí mismo y la fuente alternativa, el STS inhibe la
tensión de salida. Durante el evento de cortocircuito en la carga, la fuente conectada a la carga
será sobrecargada y el voltaje de esta fuente de entrada bajará, en este punto STS monitorea la
corriente de salida.
Por otra parte, durante el estado de sobrecorriente, si el MCCB de entrada dispara al STS,
comunicará que se produjo un evento de cortocircuito en la salida del STS.
SOBRECARGA
El sistema electrónico de protección contra sobrecargas se utiliza dentro del STS, este sistema de
protección puede ser activado o desactivado por el usuario como una opción.
RESPALDO
El STS tiene un sistema de protección electrónico contra retroalimentación desde cualquier fuente
de entrada, si se detecta una corriente de retroalimentación, la entrada MCCB se dispara.
No hay fusibles reemplazables dentro del STS, sólo los MCB de entrada protegen contra
sobrecorrientes.
TAMAÑOS DEL CABLE
