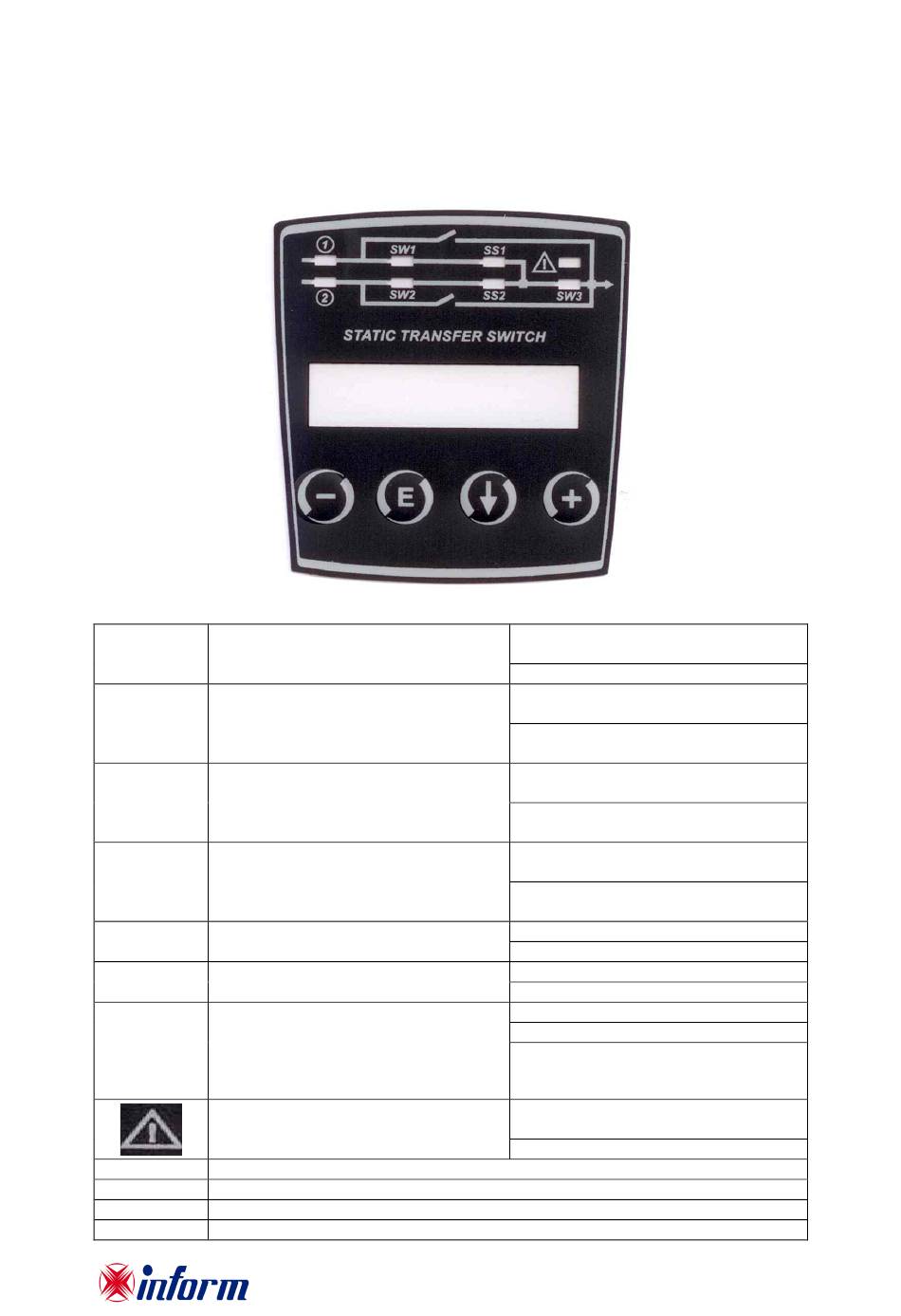

VISTA DEL PANEL DE CONTROL
En el panel frontal de STS hay LEDs, botones de control y una pantalla LCD de dos líneas
alfanuméricas. Estos componentes interactúan entre sí durante las operaciónes del STS. Los
botones cambian los menús y submenús en la pantalla LCD. Los LEDs muestran la posición de
conmutación del STS en un diagrama mímico.
Fuente 1 lámpara de prioridad
Fuente 2 lámpara prioritaria
1
Fuente 1 lámpara de monitor de
entrada
2
Fuente 2 lámpara de monitor de
entrada
Fuente 1 interruptor estático en la
lámpara
SW1
Fuente 2 interruptor estático en la
lámpara
SW2
Lámpara de monitor de salida
SS1
Lámpara de control de alarma
SS2
Fuente 1 lámpara de prioridad
Fuente 2 lámpara prioritaria
Fuente 1 lámpara de monitor de
SW3
entrada
Fuente 2 lámpara de monitor de
entrada
Fuente 1 interruptor estático en la
lámpara
Botón Abajo
Mueve el elemento del menú 1 nivel abajo
Botón Intro
Valida los datos ajustados o la confirmación OK
Botón (+)
Aumenta los datos actuales
Botón (-)
Disminuye los datos actuales
Interruptor estático S1 encendido
Interruptor estático S6 encendido
Encendido: la fuente 1 es la fuente
preferida
Apagado: fuente 1 es fuente alternativa
Encendido: la fuente 2 es la fuente
preferida
Apagado: la fuente 2 es fuente
alternativa
Encendido: la entrada de la fuente 1 es
correcta
Apagado: fallo en la entrada de la fuente
1
Encendido: la entrada de la fuente 2 es
correcta
Apagado: fallo en la entrada de la fuente
2
On: SS1 SCR grupo disparado
Off: SS1 Grupo SCR abierto
On: SS2 SCR grupo disparado
Off: SS2 Grupo SCR abierto
Encendido: salida normal
Off: salida desactivada
Flash: inhibición de la tensión de salida
Flash: anteriormente se ha producido
una alarma
Off: no hay alarma en STS
