2. Conexión
La conexión con el A.A. se realiza con dos conectores de terminal de 2 polos cada uno, para
establecer conexión directa con el A.A. Para la conexión a la red Modbus RTU EIA-485, SM-RC-
MBS-1 incorpora una clema extraíble de 2 polos.
2.1 Conexión a la unidad interior de A.A.
El SM-RC-MBS-1 conecta directamente al bus F3F4 V1V2 de Samsung, los cuales no se
suministran con la interfaz. Dependiendo en los controles que están disponibles, los métodos de
conexión recomendados son los siguientes (ver detalle en Figura 2. 1):
•
Disponible el control remoto cableado: Conecta la pasarela como Esclavo en paralelo
con los controles remotos cableados (El Control remoto actúa como Master)
•
No existe control remoto disponible: Conecta la pasarela directamente al bus F3F4
V1V2 de la unidad interior como Master. No existe Control remoto de Samsung.
El largo máximo del bus F3F4 V1V2 son 100 m / 328.08 pies. El bus F3F4 V1V2 tiene
sensibilidad a la polaridad.
Unidad interior de A.A.
Tarjeta de
Control
Electrónico
interno
Unidad interior de A.A.
Tarjeta de
Control
Electrónico
interno

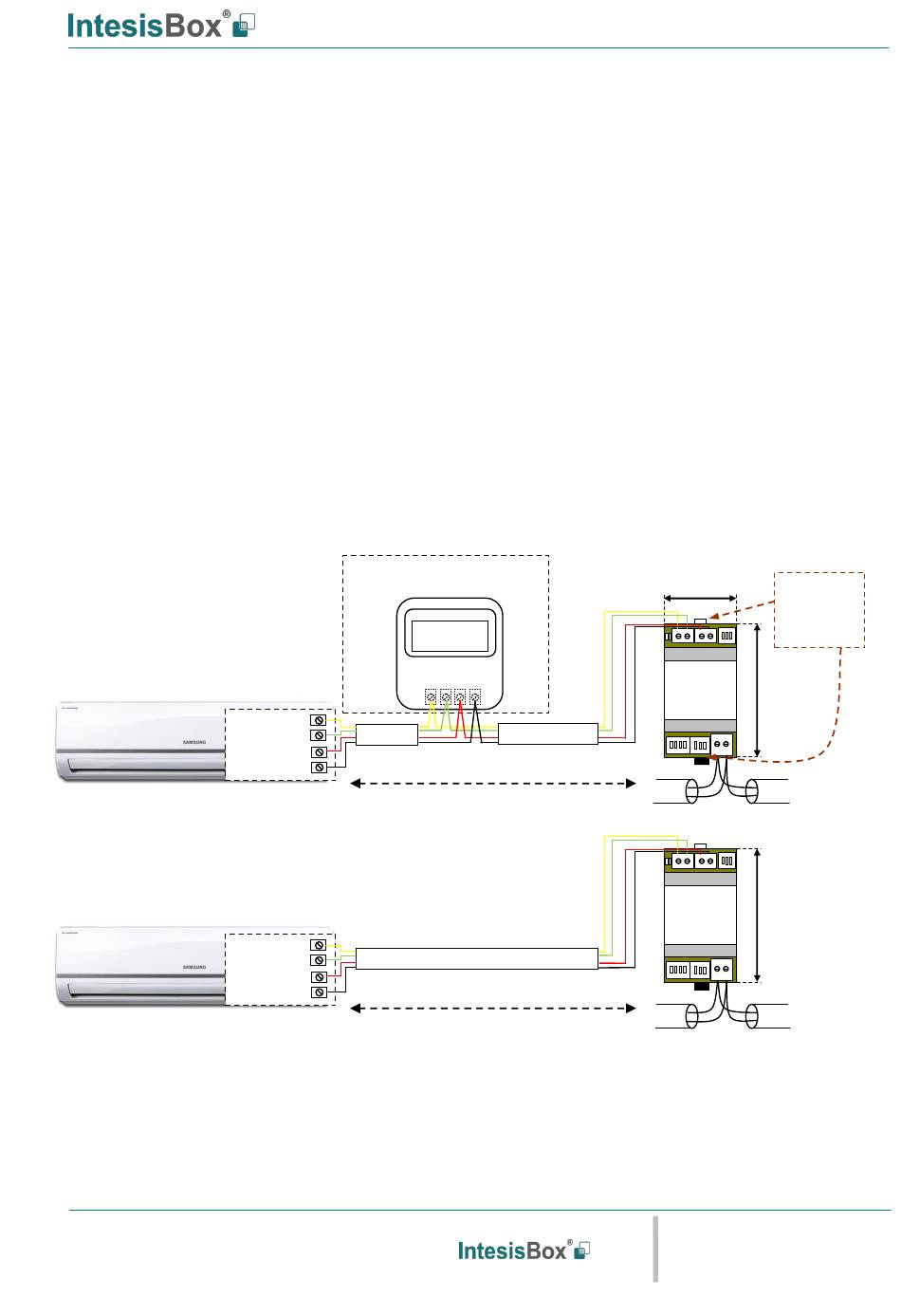

Figura 2. 1 Diagramas de conexión del SM-RC-MBS-1
© Intesis Software SLU - Todos los derechos reservados
Esta información puede cambiar sin previo aviso
®
IntesisBox
es una marca registrada de Intesis Software SLU
SM-RC-MBS-1
(No es necesario tenerlo conectado en la red)
Control Remoto
Samsung
F3F4 V1V2
F3
F4
V1
V2
Max. 100 m / 328.08 pies
F3
F4
V1
V2
Max. 100 m / 328.08 pies
Conexión al bus
53 mm / 2.1"
F3F4 V1V2.
Cuatro cables.
F3 F4 V1 V2
AC Unit
IntesisBox
F3 F4 V1 V2
AC Unit
Conexión al bus
IntesisBox
F3F4 V1V2.
Cuatro cables.
URL
http://www.intesisbox.com
Email
info@intesisbox.com
Telf..
+34 938047134
Manual de Usuario r1.2 ES
Para montaje de
pared, extrae la
parte superior e
inferior de las
grapas hasta
escuchar el "click"
Power
®
90 mm / 3.5"
SM-RC-MBS-1
EIA485
A+ B-
MODBUS RTU
EIA-485
Bus
Power
®
90 mm / 3.5"
SM-RC-MBS-1
EIA485
A+ B-
MODBUS RTU
EIA-485
Bus
5 / 21
