IDENTIFICACIÓN DE LOS CONTROLES

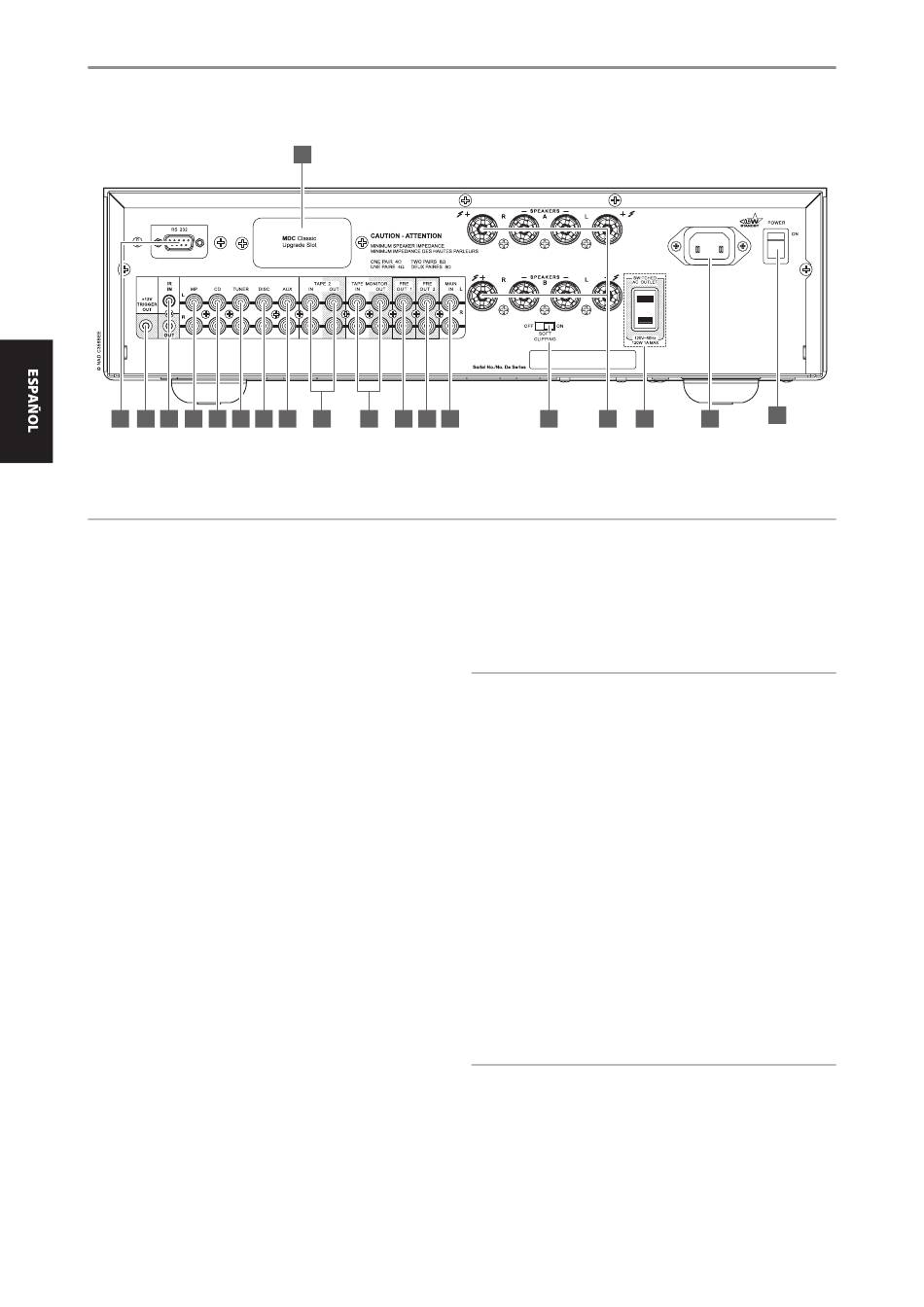

PANEL TRASERO
1
2
3
4
5
6
7
¡ATENCIÓN!
Haga todas las conexiones al C 356BEE con la unidad desenchufada. También le aconsejamos que apague o desenchufe todos los componentes asociados
mientras haga o interrumpa cualquier señal o lo conecte a la corriente.
1 RS-232 (INTERFAZ RS-232): Conecte esta interfaz con cable serie
RS-232 (no suministrado) a cualquier PC compatible con Windows® para
permitir el control a distancia del C 356BEE mediante controladores
externos compatibles. NAD es un socio certificado de AMX y Crestron
y soporta totalmente estos aparatos externos. Consulte en el sitio Web
de NAD la información sobre la compatibilidad de NAD con AMX y
Crestron. Para más amplia información, consulte al especialista de audio
de NAD.
2 12V TRIGGER OUT (SALIDA DE DISPARADOR DE +12V): La SALIDA
DE DISPARADOR de 12V se utiliza para controlar equipo externo que este
dotado de entrada de disparador de +12V. Esta salida será 12V cuando el
C 356BEE este en "ON" y 0 V cuando el equipo esté bien sea en "OFF" o en
espera. Esta salida puede excitar una carga hasta de 50mA a 12V.
3 IR IN/OUT (ENTRADA/SALIDA DE INFRARROJOS): Estos enchufes
mini-jack reciben y transmiten a códigos de mando a distancia en
formato eléctrico, utilizando protocolos estándar de la industria, para
su uso con "repetidor de Infrarrojos", con sistemas de multisalas y
tecnologías afines.
IR IN (ENTRADA DE INFRARROJOS): Esta entrada está conectada con
la salida de un repetidor IR (infrarrojos) Xantech o similar, o con la salida
de IR de otro componente que permita controlar el C 356BEE desde
lejos.
IR OUT (SALIDA DE INFRARROJOS): Cuando esta salida está
conectada a la ENTRADA DE INFRARROJOS de un equipo auxiliar,
debe apuntar el mando a distancia del equipo auxiliar al receptor de
infrarrojos del C 356BEE para transmitir mandos o controlar la unidad
conectada.
Todos los productos de NAD con funciones de ENTRADA y SALIDA DE
INFRARROJOS son totalmente compatibles con el C 356BEE. En caso de
modelos que no sean de marca NAD, debe contactar al especialista de
asistencia del otro equipo para saber si es compatible con las funciones
de INFRARROJOS del C 356BEE.
8
19
8
9
10
11
12
13
14
15
16
120V Version
Model Only
4 ENTRADA MP: Entrada para un Lector de Medios u otra fuente de
señal de tipo nivel de línea. Utilice un cable doble RCA a RCA para
conectar estas clavijas a las salidas análogas izquierda y derecha del
Lector de Medios.
NOTA
Si tiene conectado un Lector de Medios a la toma MP delantera (con
un enchufe estéreo de 3,5 mm) mientras escucha una fuente de nivel
de línea MP, el Lector de Medios externo es seleccionado directamente
y la fuente del Lector de Medios de nivel de línea es desconectado
inmediatamente.
5 ENTRADA CD: Entrada para un Reproductor de CD u otra fuente de
señal de tipo nivel de línea. Utilice un cable doble RCA a RCA para
conectar estas clavijas a las salidas análogas izquierda y derecha del
reproductor de CD.
6 ENTRADA TUNER (SINTONIZADOR): Entrada para un sintonizador u
otra fuente de señal de tipo nivel de línea. Utilice un cable doble RCA
a RCA para conectar estas clavijas a las salidas análogas izquierda y
derecha del sintonizador.
7 ENTRADA DISC: Entrada para señales de entrada de nivel de línea
adicional como Reproductor de CD o lector de Mini Disc o la señal de
salida de un amplificador multiplicador para un tocadiscos. Utilice un
cable doble RCA a RCA para conectar estas clavijas a las salidas análogas
izquierda y derecha de los equipos auxiliares.
NOTA
Si hay instalado un módulo opcional Modular Design Construction
(MDC), la entrada de disco (DISC) estará desactivada y la fuente MDC se
selecciona como la entrada activa.
8 ENTRADA AUX (AUXILIAR): Entrada de señales de entrada de nivel
de línea adicionales tal como otro Reproductor de CD. Utilice un cable
doble RCA a RCA para conectar estas clavijas a las salidas análogas
izquierda y derecha de los equipos auxiliares.
18
