Manual de usuario e instalación
2.6.1)
Módulo de 8 relés STG/8REL
El módulo de 8 relés STG/8REL convierte las salidas de colector abierto del módulo
STG/OUT16 en contactos libres de tensión. Se puede conectar un máximo de dos módulos de
relé a cada módulo de salida. Un módulo de relé se conecta directamente al módulo de salida
(conector J1) y un segundo módulo de relé se conecta al primero.
Módulo ST.G/OUT16
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Salidas de colector abierto (O/C)
Leyenda:
Out: Salida
NC: Normalmente cerrado; C: Cerrado; NO: Normalmente abierto

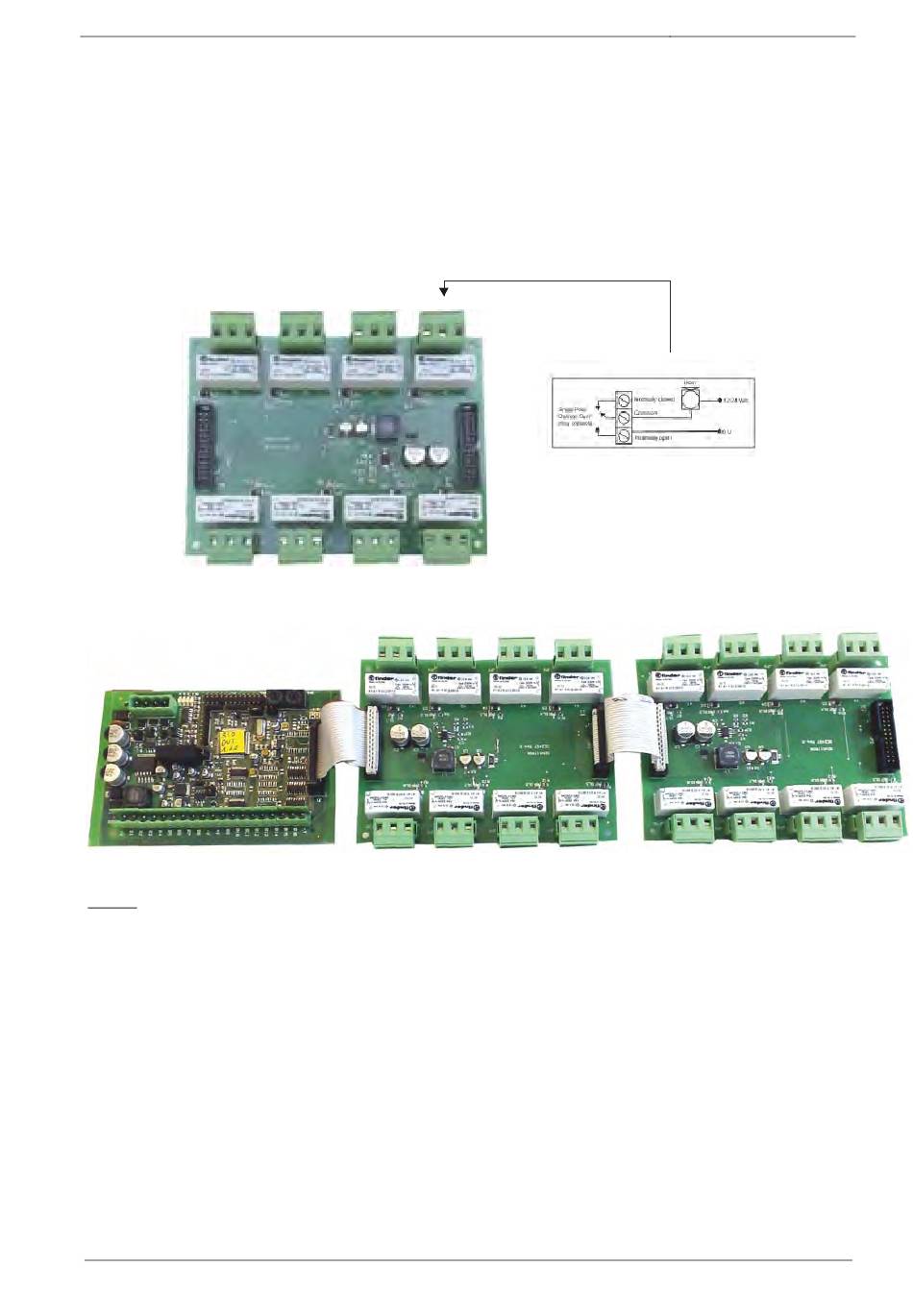

Fig. 2.6.1 Conexión del módulo de relé al módulo de salida
2.6.2)
Direccionamiento de los módulos STG/IN8-S y STG/OUT16-S
Los módulos STG/IN8-S y STG/OUT16-S se direccionan mediante dos interruptores rotatorios,
RSW 1 y 2 (véase la figura 2.5). Los interruptores rotatorios permiten ajustes hexadecimales.
Cada interruptor dispone de 16 posiciones (0-F) y la flecha debe colocarse en el número
elegido utilizando un destornillador para formar un valor decimal entre el 1 y el 255 (véase la
tabla 1). El número máximo de módulos que se puede conectar a la central es:
Máximo 32 módulos STG/IN8-S
Máximo 16 módulos STG/OUT16-S
MN-DT-521.doc
(MT2620E rev2.3.doc)
Out 2
Out 1
Out 1
Out 3
NC C NO
Out 7
Out 8
Out 6
28/02/2012
Ejemplo de conexión
Out 4
Out 10
Out 9
NC C NO
NO C NC
Out 5
Out 16
MULTISCAN++
Out 11
Out 12
NO C NC
Out 13
Out 15
Out 14
19 de 86
