INSTRUCCIONES DE USO Y
MANTENIMIENTO

2.1 LIMPIEZA Y MANTENIMIENTO.

Atención: Las instalaciones térmicas se deben
someter a mantenimiento periódico (para esto
consulte la sección de este manual dedicada al
técnico, estudiando el punto relativo al "control
y mantenimiento anual del aparato"). Hay que
controlar también la eficiencia energética respe-
tando las disposiciones nacionales, regionales o
locales vigentes.
Esto permite mantener las características de se-
guridad, rendimiento y funcionamiento propias
de la caldera.
Sugerimos formalizar contratos anuales de lim-
pieza y mantenimiento con su técnico de zona.

2.2 ADVERTENCIAS GENERALES.

No exponga la caldera mural a vapores que pro-
vengan directamente de la cocción de alimentos.
Prohibir el manejo de la caldera a niños y a
personas inexpertas.
Para mayor seguridad, controle que el terminal
concéntrico de aspiración- aire/descarga-humos
(si está presente) no esté obstruido ni siquiera
provisionalmente.

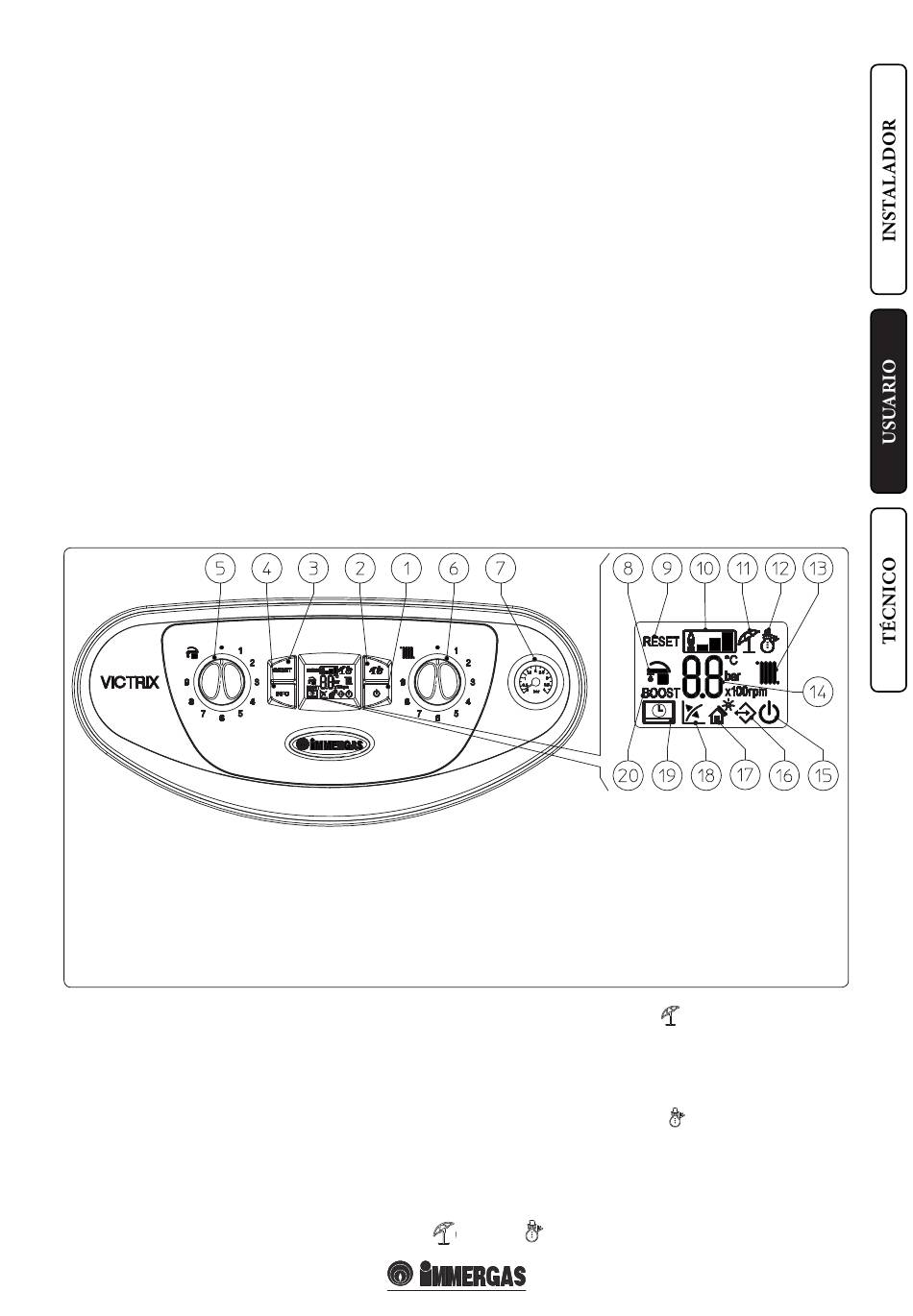

2.3 PANEL DE CONTROL.

2-1
Leyenda:
1 - Pulsador On / Stand-by / Off
2 - Pulsador Verano / Invierno
3 - Pulsador de Reset
4 - Botón informaciones
5 - Selector de temperatura del agua caliente
sanitaria
6 - Selector de temperatura de calentamiento
7 - Manómetro caldera

2.4 USO DE LA CALDERA.

Atención:
la caldera Victrix X 12-24 2 I se ha diseñado para
poder funcionar solo como equipo para calenta-
miento del ambiente o, en conjunto con el kit op-
cional específico, para calentamiento y producción
de agua caliente sanitaria. Por esta razón, el cuadro
de mando de la caldera cuenta con un selector para
la regulación de la temperatura del agua caliente
sanitaria, pero su funcionamiento solo se activa
cuando se conecta el kit opcional que habilita la
función de producción de agua caliente sanitaria.
Sin el uso de estos kit específicos, se inhiben el
funcionamiento de este selector y todas las fun-
ciones que se refieren al agua caliente sanitaria,
menos en la fase de calibrado de la válvula de gas.
Si decide no utilizar la caldera durante un cierto
periodo de tiempo debe:
a) vaciar el agua de la instalación, a no ser que
se utilice anticongelante;
b) cortar las alimentaciones eléctrica, de agua y
de gas.
Si se deben realizar trabajos u operaciones de
mantenimiento cerca de los conductos o en los
dispositivos de salida de humos y sus accesorios,
apagar el aparato y, finalizados los trabajos,
personal profesionalmente cualificado deberá
comprobar la eficiencia de los conductos y de
los dispositivos.
No efectuar limpiezas del aparato o de sus piezas
con sustancias fácilmente inflamables.
No dejar recipientes con sustancias inflamables
en el local donde está instalado el aparato.
• Atención: Cuando usa dispositivos que utilizan
energía eléctrica, tenga en cuenta algunas reglas
fundamentales como:
- no tocar el aparato con partes del cuerpo
mojadas o húmedas; tampoco tocarlo con
los pies descalzos;
- no estirar los cables eléctricos, no exponer el
aparato a los agentes atmosféricos (lluvia, sol,
etc.);
8 - Funcionamiento fase de producción de
agua caliente sanitaria activa
9 - Caldera bloqueada con necesidad de
desbloqueo mediante el pulsante "RESET"
10 - Símbolo presencia de llama y correspon-
diente escalada de potencia
11 - Funcionamiento en modo verano
12 - Funcionamiento en modo invierno
13 - Funcionamiento fase de calentamiento
ambiente activa
Antes de realizar el encendido, comprobar que la
instalación contenga suficiente agua a través de
la aguja del manómetro (7) que deberá indicar
un valor entre 1 ÷ 1,2 bar.
- Abrir la llave de paso del gas situada antes de
la entrada del gas a la caldera.
- Presione el pulsador (1) hasta que se encienda
la pantalla, en este momento la caldera pasa al
estado precedente al apagado.
- Si la caldera está en stand-by presione nueva-
mente el pulsador (1) para activarla, en caso
contrario pase al punto sucesivo.
- Presionar el pulsador (2) y llevar la caldera a la
posición verano ( ) o invierno (
17 - ES
- el cable de alimentación del aparato no debe
ser sustituido por el usuario;
- en caso de desperfectos en el cable, apagar el
aparato y dirigirse exclusivamente a personal
profesionalmente cualificado para la sustitu-
ción del mismo;
- si se decide no utilizar el aparato durante un
cierto tiempo, es conveniente desactivar el
interruptor eléctrico de alimentación.
14 - Indicador de temperatura, info caldera y
códigos de error
15 - Caldera en modo Stand-by
16 - Dispositivos externos conectados
17 - Función solar activa
18 - Funcionamiento con sonda temperatura
externa activa (opcional)
19 - Caldera conectada al mando remoto
(opcional)
20 - No se usa en este modelo
• Verano ( ): De esta manera la caldera fun-
ciona sólo para la producción del agua caliente
sanitaria, la temperatura se configura mediante
el selector (5) y la correspondiente temperatura
se visualiza en la pantalla mediante el indicador
(14).
• Invierno ( ): En este modo la caldera fun-
ciona ya sea para la producción de agua caliente
sanitaria como para la calefacción del ambiente.
La temperatura del agua caliente sanitaria se
regula siempre mediante el selector (5); la tem-
peratura de la calefacción se regula mediante el
selector (6) y la correspondiente temperatura se
visualiza en la pantalla mediante el indicador
).
(14).
