5 CONEXIÓN ELÉCTRICA
Para la conexión eléctrica, el medidor de nivel LU está provisto de regletas de terminales.
Para facilitar el conexionado, la descripción de los terminales está marcada en la propia
regleta.
Para la instalación eléctrica se recomienda el empleo de mangueras eléctricas múltiples con
secciones de cables del orden de 0,25 o 0,5 mm
Antes de empezar la instalación eléctrica se debe asegurar que los prensaestopas se
ajustan a las mangueras a emplear para garantizar la estanqueidad del convertidor. Los
prensaestopas M16 x 1,5 utilizados son válidos para manguera de Ø 5 a 12 mm.
Para efectuar la conexión, se debe pelar la cubierta de la manguera para liberar los cables
interiores. Seguidamente, pasar las mangueras por los prensaestopas y atornillar los cables
en las posiciones correspondientes como se indica en el siguiente punto.
Cerrar bien los prensaestopas de forma que se mantenga su índice de protección.
Una mala instalación del prensaestopas o la colocación de una manguera de cable
inadecuada puede causar daños irreparables en el convertidor.
5.1 Conexión de la alimentación y salida analógica
Antes de iniciar la conexión comprobar que la tensión corresponde a las necesidades de la
instalación. La tensión de alimentación queda indicada en la etiqueta del convertidor.

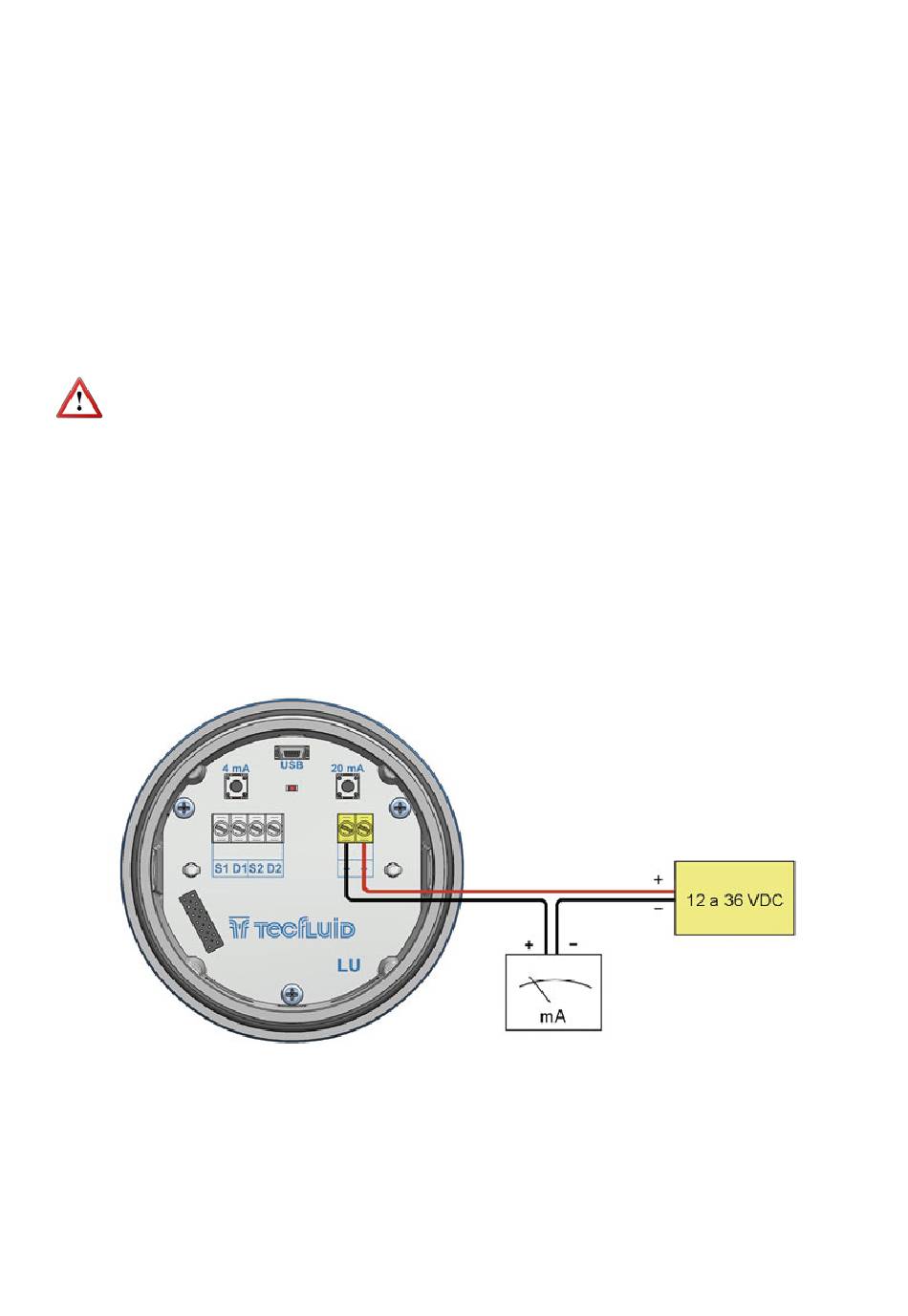

Los modelos LU912 y LU932 son instrumentos a 2 hilos, es decir, la alimentación del equipo
se realiza a través del bucle de corriente.
El terminal positivo de la fuente de alimentación se conecta en la posición + y el positivo de
la carga en la posición - del instrumento. Los terminales negativos de la fuente de
alimentación y de la carga van unidos.
Por ser un sistema 2 hilos, la línea de alimentación y la de salida analógica es la misma. Se
utilizará manguera con un par trenzado o cable apantallado para evitar interferencias en el
lazo.
Se recomienda emplear una carga con una resistencia inferior a 700 Ω para garantizar un
funcionamiento correcto.
con el fin de facilitar la conexión.
