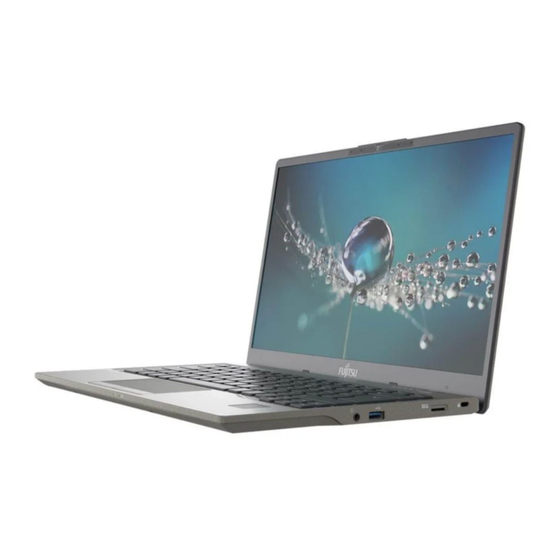

System Manual de instrucciones FUJITSU LIFEBOOK U7411 FUJITSU LIFEBOOK U7511...
Página 2
Puede encontrar actualizaciones de los controladores en la página web: "http://support.ts.fujitsu.com/download" Si tiene alguna consulta técnica póngase en contacto con: • Nuestra línea directa de asistencia al cliente (Hotline/Service Desk) ("http://support.ts.fujitsu.com/contact/servicedesk") • su distribuidor • su punto de venta Que disfrute de su nuevo sistema Fujitsu.
Página 5
FUJITSU LIFEBOOK U7411 FUJITSU LIFEBOOK U7511 Manual de instrucciones Una tecnología innovadora Puertos y elementos de mando Indicaciones importantes Primera puesta en servicio del equipo Manejo del ordenador portátil Funciones de seguridad Conexión de dispositivos externos Desmontaje e instalación de componentes en caso de avería...
Página 6
La información sobre la descripción del producto se corresponde con las especificaciones de diseño de Fujitsu y está disponible a efectos comparativos. Los resultados reales pueden variar según otros factores adicionales. Se reserva el derecho a modificar los datos técnicos sin previo aviso. Fujitsu no asume ninguna responsabilidad con respecto a errores técnicos, de redacción o de omisión.
Los controladores de Windows para su equipo se encuentran en nuestra página de Internet. Este equipo no tiene soporte de fábrica para otros sistemas operativos. Fujitsu Technology Solutions no asume ninguna responsabilidad derivada del uso de otros sistemas operativos. Las partes de este manual relativas al software se refieren a los productos de Microsoft, si forman parte del suministro.
• Referencias a una fuente de información externa, p. ej., una dirección de una página web: Para más información remítase "http://www.fujitsu.com/fts/" • nombres de CD, DVD y denominaciones y títulos de otros materiales, como p. ej.: "CD/DVD Drivers & Utilities" o el manual "Seguridad/Normativa"...
En este capítulo se muestran los diferentes componentes de hardware de su equipo. Aquí obtendrá una visión general de los indicadores y los puertos del equipo. Familiarícese con estos elementos antes de trabajar con el equipo. FUJITSU LIFEBOOK U7411 Parte delantera 1 = Sensores de la cámara de infrarrojos...
Página 14
1 = Conector de auriculares 3 = Ranura para tarjetas de memoria 2 = Puerto USB 3.2 Gen1 (USB tipo A) 4 = Dispositivo Security Lock Parte posterior 1 = Ranura para tarjeta SIM (según configuración, protegida por tapa) Fujitsu...
Página 15
Puertos y elementos de mando Lado inferior 1 = Conector para replicador de puertos 3 = Altavoces 2 = Botón de apagado de la batería (encastrado) Fujitsu...
Puertos y elementos de mando FUJITSU LIFEBOOK U7511 Lado delantero 1 = Sensores de la cámara de infrarrojos 7 = Sensor de huellas dactilares (opcional) y sensor de venas de la mano (opcional) 2 = Micrófono (opcional) 8 = Indicadores de estado...
Página 17
4 = Puerto USB 3.2 Gen1 (USB tipo A) 2 = Ranura para tarjetas de memoria 5 = Dispositivo Security-Lock 3 = Puerto USB 3.2 Gen1 (USB tipo A) Parte posterior 1 = Ranura para tarjeta SIM (según configuración, protegida por tapa) Fujitsu...
Página 18
Puertos y elementos de mando Parte inferior 1 = Puerto del replicador de puertos 3 = Altavoces 2 = Botón de apagado de la batería (encastrado) Fujitsu...
(Hotline/Service Desk). Ángulo de apertura de la pantalla de cristal líquido Abra la pantalla de cristal líquido con cuidado solamente hasta que perciba una resistencia. ¡No intente abrirla a la fuerza! Fujitsu...
Aumentará el aprovechamiento de la energía y reducirá la carga sobre el medio ambiente. Ahorrará gastos y protegerá el medio ambiente. Ahorro de energía con Windows ► Utilice las funciones de ahorro de energía disponibles (véase el capítulo "Utilización de las funciones de ahorro de energía", Página 38). Fujitsu...
► Desenchufe el cable del adaptador de red y los cables de datos de todos los dispositivos externos. ► Cierre la pantalla de cristal líquido. ► Utilice para el transporte una bolsa para ordenador portátil adecuada que ofrezca suficiente protección contra golpes. Fujitsu...
La superficie de la carcasa se puede limpiar con un paño seco. Si hay mucha suciedad se puede utilizar un paño mojado en agua con jabón lavavajillas muy bien escurrido. Utilice paños desinfectantes para limpiar el teclado y la almohadilla de tacto. Evite que entre humedad en el interior del equipo. Fujitsu...
► Desembale todos los elementos. Embalaje Transporte ► Verifique el equipo y cerciórese de que no se han producido daños visibles debidos al transporte. Guarde el material de embalaje original por si lo necesita para transportar nuevamente el equipo. Fujitsu...
"Características técnicas", Página ► Enchufe el cable de alimentación (2) a una toma de corriente. ► Conecte el cable USB Type-C suministrado (3) del adaptador de red a uno de los puertos USB Intel® Thunderbolt™ 4 del dispositivo. Fujitsu...
Si en su equipo hay instalado un sistema operativo Windows, puede encontrar más información sobre el sistema, así como controladores, programas de ayuda, actualizaciones, manuales, etc., en el equipo o en Internet en "http://www.fujitsu.com/fts/support/". En Internet, en "http://windows.microsoft.com" puede encontrar información y ayuda sobre las funciones del sistema operativo Windows.
"Conexión de dispositivos externos", Página Tenga en cuenta las indicaciones del capítulo "Indicaciones importantes", Página Indicadores de estado Indicadores deestado Los indicadores de estado ofrecen información sobre el estado de la fuente de alimentación y las funciones del teclado. Fujitsu...
Página 27
En las teclas dotadas de varios caracteres, se introducirá el carácter superior izquierdo. Indicador BloqDespl Indicador BloqDespl El indicador está encendido: Se ha pulsado la combinación de teclas . El significado varía según el programa de aplicación. BloqDespl Fujitsu...
En caso contrario, se podrían perder los datos. ► Apague el sistema operativo de la forma correcta. Ordenador portátil ► Si el portátil no se apaga por sí mismo, pulse el botón de encendido/apagado durante unos 5-10 segundos. ► Cierre la pantalla de cristal líquido. Fujitsu...
El siguiente gráfico muestra cómo visualizar en la pantalla un carácter de las teclas con varios caracteres. El ejemplo es válido para cuando la tecla BloqMayús no esté activada. La ilustración pueden diferir de su modelo. Alt Gr Fujitsu...
Página 30
Teclasdecursor Controldelcursor Tecla de Windows La tecla de Windows permite cambiar entre la pantalla de inicio y la última aplicación utilizada. TecladeWindows Tecla de menú La tecla de menú activa el menú para la aplicación activada. Fujitsu...
Bloque detecladonumérico Bloque numéricovirtual BloqNum El LIFEBOOK U7411 dispone de un teclado numérico virtual; y el LIFEBOOK U7511, de un teclado numérico separado. El bloque numérico virtual existe para que pueda utilizar en ciertas aplicaciones las teclas de un teclado numérico. Se reconocen las teclas del bloque numérico virtual por las cifras y los símbolos situados en la parte superior derecha de las teclas correspondientes.
► Para ello, seleccione On u Off en lugar de On/Padlock Off en el menú Advanced - Keyboard Features. En Windows, independientemente de si está On u Off en la BIOS, la función bloqueo de números puede activarse y desactivarse con la tecla Fujitsu...
Bloque detecladonumérico Bloque numéricoextendido BloqNum El LIFEBOOK U7411 dispone de un teclado numérico virtual; y el LIFEBOOK U7511, de un teclado numérico separado. El teclado de su ordenador portátil dispone a la derecha del todo de un bloque numérico independiente.
Página 34
Con esta tecla de función se activan las funciones de ahorro de energía (remítase al capítulo "Utilización de las funciones de ahorro de energía", Página 38). Funcionesdeahorrodeenergía LIFEBOOK U7411: ePrivacy Filter Esta tecla de función activa y desactiva la protección opcional de vista lateral (ePrivacy Filter) ("ePrivacy Filter (opcional)", Página 36).
Página 35
Saltodetabulador negativo Puede encontrar las combinaciones con las teclas de Windows en las instrucciones de su sistema operativo. De forma adicional, también están disponibles las siguientes combinaciones de teclas no indicadas: • = Pause • = Break • = SysRq Fujitsu...
Configuración regional y de idioma ► Ajuste la configuración regional y de idioma tal y como se describe en la documentación de su sistema operativo. Fujitsu...
► Toque ligeramente una vez la almohadilla de tacto o pulse una vez la tecla izquierda. El objeto se selecciona. Ejecución de instrucciones ► Mueva el puntero sobre el campo deseado. Almohadillade tacto ► Toque ligeramente dos veces la almohadilla de tacto o pulse dos veces la tecla izquierda. La instrucción se ejecuta. Fujitsu...
(según equipo) Pantalladecristallíquido Indicaciones Los ordenadores portátiles de Fujitsu incorporan pantalla se cristal líquido (TFT) de alta calidad. Estas pantallas se fabrican, por motivos técnicos, con una resolución específica. Una representación óptima y nítida sólo puede ser garantizada con la resolución específica para la pantalla correspondiente.
Campos de entrada En algunas aplicaciones es necesario introducir datos, p. ej., una página de Internet, su nombre o una contraseña. ► Pulse en un campo de entrada. Se abrirá el teclado de la pantalla que le permite introducir sus datos. Fujitsu...
En BIOS-Setup-Utility (Configuración BIOS) se puede activar o desactivar esta función, incluso permanentemente, a través de Advanced - Internal Device Configurations - ePrivacyFilter (Avanzado - Configuración interna del dispositivo - ePrivacyFilter). En este caso, ya no es posible cambiar con la tecla Fujitsu...
El equipo no recibe corriente. Encendido de la batería ► Conecte el dispositivo al adaptador de red del ordenador portátil o el replicador de puertos. ► Vuelva a encender el dispositivo. Fujitsu...
Barra de tareas de Windows con el Control deslizante de rendimiento de Windows. • Al aumentar el rendimiento del sistema, aumenta el ruido del ventilador y se reduce la duración de la batería. • El rendimiento del sistema se ve limitado al seleccionar una duración máxima de la batería. Fujitsu...
En el capítulo BIOS-Setup-Utility se describe como acceder y utilizar "Ajustes en BIOS Setup Utility", Página Con la utilidad Fujitsu Function Manager (Gestor de funciones), puede cambiar entre ambas configuraciones en Windows. Para ello, en Function Manager elija el punto Fan (Ventilador) con las opciones Quiet Mode (Modo silencioso) (se corresponde con Silent [Silencioso]) y Normal Mode (Modo normal).
► En los equipos con bloqueo de la tarjeta: Presione la tarjeta de memoria (1). Tarjetadememoria La tarjeta de memoria queda desbloqueada y se puede sacar. ► Extraiga la tarjeta de memoria de la ranura (2). Fujitsu...
El micrófono interno se desactiva al conectar un micrófono externo. Los altavoces internos se desconectan si conecta auriculares o altavoces externos. Podrá encontrar más información sobre la conexión de auriculares y micrófonos en el capítulo "Conexión de dispositivos externos", Página Fujitsu...
► Empuje la tarjeta SIM con los contactos metálicos hacia arriba y dentro de la ranura (2) como se muestra simbólicamente junto a la ranura de la tarjeta SIM hasta que note que se acopla correctamente. ► Cierre la tapa de la ranura de la tarjeta SIM (3). Fujitsu...
► Presione el borde de la tarjeta SIM para que salte y sobresalga un poco de la ranura. ► Extraiga la tarjeta SIM de la ranura en la dirección de la flecha (2). ► Cierre la tapa de la ranura de la tarjeta SIM (3). Fujitsu...
Manejo del ordenador portátil Módulos de radio Wireless LAN / Bluetooth / LTE / 5G (opcional) El montaje de un módulo de radio no autorizado por Fujitsu anulará cualquier autorización concedida a este aparato. Conexión y desconexión de los módulos de radio ►...
Su administrador de red podrá ayudarle a la hora de configurar y utilizar conexiones LAN. El cable de red no se incluye en el suministro. Puede adquirir este cable en un comercio especializado. Utilice un cable de red blindado (CAT 5e). Fujitsu...
3 = Interruptor de encendido/apagado 11 = Puerto para monitor VGA 4 = Marca para la colocación del portátil 12 = Puerto LAN 5 = Palanca de desbloqueo 13 = Dispositivo Security-Lock 6 = Conector hembra de tensión continua (DC IN) Fujitsu...
Intel® 4 (USB Type-C) del portátil. ► Coloque el portátil de modo que el borde posterior quede alineado con la marca (a) en el replicador de puertos. ► Deposítelo sobre el replicador de puertos (1) y observe que enclave correctamente. Fujitsu...
Encendido del ordenador portátil mediante el replicador de puertos ► Pulse el interruptor de encendido/apagado del replicador de puertos para encender el ordenador portátil. El indicador de funcionamiento del replicador de puertos se ilumina. Fujitsu...
Manejo del ordenador portátil Desacoplamiento del ordenador portátil del replicador de puertos ► Extraiga la palanca de desbloqueo en la dirección de la flecha (1) hasta que el Notebook se suelte. ► Retire el Notebook hacia arriba (2). Fujitsu...
Password Severity (Nivel de protección de contraseñas) de Strong (Fuerte) (por defecto) a Stringent (Estricta), el servicio técnico de Fujitsu ya no podrá modificar la contraseña. En ese caso, el sistema puede quedar inutilizable de manera permanente.
Encontrará más información sobre la versión actual del software AuthConductor Client Basic para el sensor de huella dactilar y de reconocimiento de la palma de la mano en Internet en "https://support.ts.fujitsu.com/" Una vez seleccionado el producto y el sistema operativo, encontrará el software en Descargas, Aplicaciones, Herramientas y Utilidades.
Encontrará más información sobre la versión actual del software AuthConductor Client Basic para el sensor de huella dactilar y de reconocimiento de la palma de la mano en Internet en "https://support.ts.fujitsu.com/" Una vez seleccionado el producto y el sistema operativo, encontrará el software en Descargas, Aplicaciones, Herramientas y Utilidades.
Si en el menú BIOS Setup Utility Security (Seguridad) cambia el ajuste Password Severity (Intensidad de protección de contraseñas) de Strong (Fuerte) (por defecto) a Stringent (Estricta), el servicio técnico de Fujitsu ya no podrá modificar la contraseña. En ese caso, el sistema puede quedar inutilizable de manera permanente.
BIOS-Setup-Utility con la contraseña de supervisor. Contraseña Cambiode contraseñade supervisor Cambiode contraseñade usuario ► Active BIOS Setup Utility y seleccione el menú Security. ► Para cambiar la contraseña, proceda de la misma manera que al asignar la contraseña. Fujitsu...
► Seleccione en el menú Exit el punto Save Changes & Exit. ► Seleccione Yes y pulse la tecla de entrada. El ordenador portátil arranca de nuevo y la contraseña ya no es válida. Con la contraseña de supervisor, se anula al mismo tiempo la contraseña de usuario. Fujitsu...
Si se ha asignado una contraseña de supervisor, se puede asignar además desde el menú Hard Disk Security una contraseña para el disco duro. El disco duro está protegido mediante esta contraseña. Los datos de este disco duro solamente pueden leerse a través de otro sistema tras introducir la contraseña correcta. Fujitsu...
► Seleccione la entrada "Security Chip" "Disabled" para desactivar el TPM. ► Seleccione en el menú Exit la opción Exit Saving Changes. ► Pulse la tecla de entrada y seleccione Yes. El ordenador portátil arranca de nuevo y el TPM queda desactivado. Fujitsu...
SmartCard en un lugar seguro cuando lleve la otra tarjeta SmartCard consigo. Para poder aprovechar todas las ventajas relevantes de seguridad de su ordenador portátil necesita una tarjeta CardOS SmartCard de Fujitsu. La tarjeta SmartCard sólo se puede utilizar con un número de identificación personal (PIN), de modo que el ordenador siga protegido óptimamente incluso...
Encontrará más información sobre si es necesario apagar el dispositivo en la documentación del dispositivo externo. Para algunos de los dispositivos externos tendrá que instalar software especial (p. ej., controladores). Véase para ello la documentación del dispositivo externo y del sistema operativo. Fujitsu...
DisplayPort digital (en el replicador de puertos opcional) ► Apague el ordenador portátil y el monitor externo. ► Enchufe el cable de datos del monitor externo en el conector del monitor. ► Encienda primero el monitor externo y luego el ordenador portátil. Fujitsu...
Encontrará más información en la documentación de los dispositivos USB. ► Enchufe el cable de datos al dispositivo externo. ► Conecte el cable de datos a un puerto USB del ordenador portátil. Controladores de dispositivos El sistema operativo reconoce e instala automáticamente los dispositivos USB. Fujitsu...
Encontrará más información en la documentación de los dispositivos USB. ► Conecte el cable de datos al dispositivo externo. ► Conecte el cable de datos al puerto USB de Intel® 4 con función de carga y Displayport (USB Tipo-C) del portátil. Fujitsu...
► En la barra de tareas, haga clic con el botón izquierdo del ratón en el símbolo para retirar de forma segura el hardware. ► Seleccione el equipo que desee parar y retirar. ► Pulse la tecla de entrada. Un cuadro de diálogo le indica que puede retirar ahora el dispositivo. Fujitsu...
Al comprar un cable en las tiendas especializadas, observe las siguientes indicaciones: El puerto para auriculares en su ordenador portátil es un "enchufe hembra de 3,5 mm". Para conectar auriculares o altavoces, se necesita un "enchufe macho de 3,5 mm". Fujitsu...
Tenga en cuenta que algunas páginas de este manual están marcadas con la nota "solo Servicio Técnico" y no está permitido extraer estos componentes por su cuenta. Encontrará el manual en "http://support.ts.fujitsu.com/download". En caso de que usted mismo retire e instale los componentes sin consultar al Servicio de Atención al Cliente, perderá...
► Pulse la tecla de función ► Si se ha establecido una contraseña, introduzca la contraseña y pulse la tecla de entrada. Si ha olvidado la contraseña, diríjase al administrador del sistema o a nuestro servicio técnico. Se abre BIOS-Setup-Utility. Fujitsu...
Los ajustes que eran válidos al activar BIOS Setup Utility permanecerán efectivos. BIOS Setup Utility finaliza y el ordenador portátil se reinicia. Load Setup Defaults – Aceptar los ajustes estándar ► Para aceptar los ajustes estándar para todos los menús de BIOS Setup Utility, seleccione Load Setup Defaults y Yes. Fujitsu...
Se guardan las modificaciones. Se apaga el equipo. Erase Disk Erase Disk es una solución integrada en el firmware de los ordenadores de FUJITSU (UEFI: Unified Extensible Firmware Interface) para borrar todos los datos de un disco duro o SSD.
Página 73
Load BIOS setup defaults (Cargar configuración estándar de la BIOS) • Shutdown the Computer (Apagar el ordenador) • Exit Erase Disk with no additional options upon completion (Salir de Erase Disk sin opciones adicionales al finalizar) ► Seleccione la tarea deseada. Se inicia el proceso de borrado. Fujitsu...
PC de sobremesa al utilizar software de juegos con una alta carga sobre el procesador, p. ej., gráficos 3D. Una actualización de controladores, que no han sido autorizados por Fujitsu Technology Solutions, puede producir en algunos casos pérdidas de rendimiento, pérdida de datos y funcionamiento incorrecto.
En caso necesario, puede restablecer el sistema con el contenido original del disco duro. ► Elija la entrada Configuraciones en el menú de inicio. ► Seleccione Actualizar y seguridad. ► Seleccione Recuperación. ► Seleccione las opciones adecuadas entre las disponibles. Fujitsu...
La visualización en la pantalla de cristal líquido del ordenador portátil no es nítida Pantalladecristallíquido Pantalladecristallíquido Causa Solución Deslumbramiento de reflexión ► Gire el ordenador portátil o modifique el ángulo de inclinación de la pantalla de cristal líquido. ► Aumente el brillo de la pantalla. Fujitsu...
► Ajuste de la resolución de pantalla: Ajuste la resolución de la pantalla tal y como se describe en la documentación de su sistema operativo. ► Selección del monitor: Seleccione el monitor 1 o 2 como se describe en la documentación de su sistema operativo. Fujitsu...
► Finalice el programa de aplicación o reinicie el ordenador portátil (reinicio del sistema operativo o apagado/encendido). La batería está descargada. ► Cargue la batería. ► Inserte una batería cargada. ► Conecte el adaptador de red al ordenador portátil. Fujitsu...
► Compruebe que ha insertado su tarjeta incorrecta. SmartCard en la posición correcta en el lector de tarjetas SmartCard. ► Compruebe además si se soporta la tarjeta SmartCard que está utilizando. Su tarjeta SmartCard debe corresponder a la norma ISO 7816-1, -2, -3 y -4. Fujitsu...
(PIN) de administrador. Pérdida de tarjeta SmartCard Causa Solución de problemas Pérdida de tarjeta SmartCard. ► Si trabaja en una red, diríjase al administrador del sistema, que puede iniciar su ordenador portátil con la tarjeta SmartCard de administrador. Fujitsu...
► Asegúrese de que ninguna tecla esté nn Stuck key pulsada. ► Compruebe en el Setup del BIOS, si se ha Operating system not found ajustado correctamente la unidad de disco duro. ► Asegúrese de que el sistema operativo esté instalado en la unidad correspondiente. Fujitsu...
Página 82
► Diríjase a su distribuidor o al servicio System battery is dead - Replace and run SETUP técnico. ► Diríjase a su distribuidor o al servicio System cache error - Cache disabled técnico. ► Diríjase a su distribuidor o al servicio System timer error técnico. Fujitsu...
Módulo de memoria 4 GB, 8 GB, 16 GB o 32 GB DDR4 - 3200MHz SO-DIMM homologado La ficha técnica del equipo contiene más características técnicas. Encontrará la ficha técnica en su equipo o en Internet en "http://www.fujitsu.com/fts/support/". Fujitsu...
Características técnicas Batería Encontrará información sobre las baterías utilizadas en su equipo en Internet en "http://www.fujitsu.com/fts/support/". Batería de 4 celdas 65 Wh Tensión nominal 15,12 V Capacidad nominal 4280 mAh Tipo Iones de litio Posibilidad de Por un proveedor de servicio autorizado sustitución...
TCO Certified TCOCertified Tenga en cuenta que los sistemas con certificación TCO llevan el logo "TCO certified". Para más información, véase el apéndice del manual "TCO certified" en "http://support.ts.fujitsu.com/Manuals/". Límite SAR (Specific Absorption Rate, tasa de absorción específica) Valor de SAR para el cuerpo < 2W/kg Otras marcas de certificación...
