Conexión del MovieBox USB y los
El siguiente capítulo le describe el modo de conectar sus dispositivos de
vídeo al MovieBox USB. Para hacerlo, necesitará los cables apropiados.
Importante: asegúrese de que su PC, MovieBox USB y equipo de vídeo se
encuentren todos DESCONECTADOS, antes de realizar cualquier
conexión.
C
ÓMO CONECTAR LOS DISPOSITIVOS

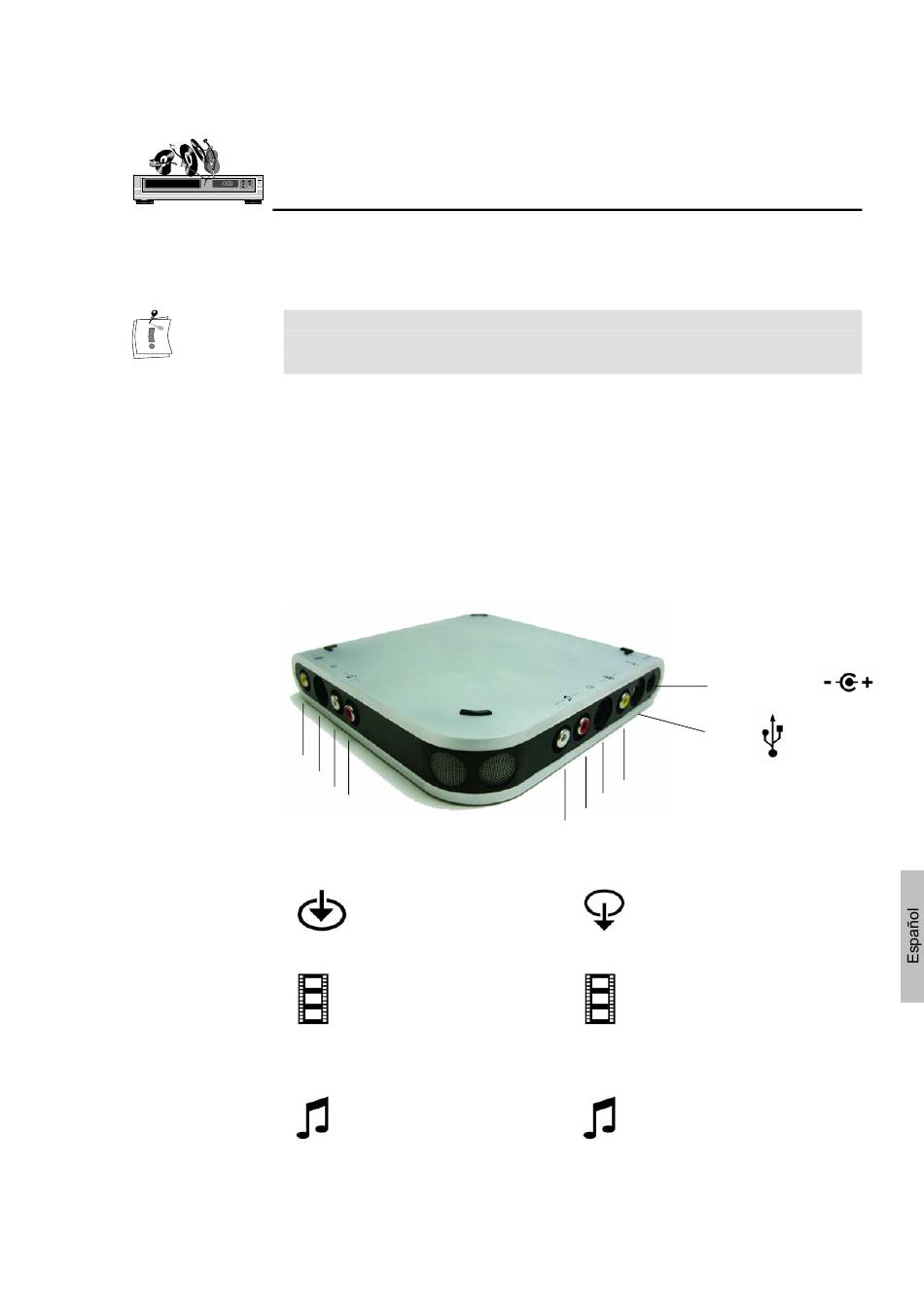

Las siguientes ilustraciones le muestran el modo de conectar
MovieBox USB a su PC y equipo de vídeo.
1
2
3 4
Entradas
Vídeo IN
1
Compuesto
2
S-Video
Audio IN
3
Izquierda
4
Derecha
dispositivos de vídeo
5
6
7
8
Salidas
Vídeo OUT
5
Compuesto
6
S-Video
Audio OUT
7
Derecha
8
Izquierda
Manual breve de instrucciones
Fuente de
alimentación
USB
