6.4.4 Instalación sumergida portátil
ADVERTENCIA
¡Peligro de quemaduras por superficies ca-
lientes!
La carcasa del motor se puede calentar durante el
funcionamiento. Se pueden producir quemaduras.
¡Dejar enfriar la bomba a temperatura ambiente tras
desconectar!
ADVERTENCIA
¡Separación de la manguera de impulsión!
Al separarse o desprenderse la manguera de impul-
sión se pueden provocar lesiones (graves). Fijar la
manguera de impulsión de forma segura en el desa-
güe. Se deben evitar dobleces en la manguera de
impulsión.
AVISO
Problemas de impulsión por un nivel de agua
demasiado bajo
El sistema hidráulico es autopurgante. Así se disuel-
ven pequeñas cámara de aire durante el proceso de
bombeo. Si el nivel de fluido es demasiado bajo, se
puede producir una interrupción del caudal. El nivel
mínimo de agua permitido debe alcanzar el borde
superior de la carcasa del sistema hidráulico.
Para la instalación portátil, la bomba debe estar equipa-
da con un pie de bomba. El pie de bomba garantiza que
se mantiene una distancia mínima con respecto al suelo
y permite una estabilidad segura en una base sólida. De
esta manera, en este tipo de instalación es posible
cualquier posicionamiento en el lugar de trabajo/insta-
lación. Para evitar el hundimiento en bases blandas, se
debe usar una base dura en el lugar de montaje. Debe
acoplarse una manguera de impulsión del lado de im-
pulsión. Montar la bomba de manera fija al suelo para
un tiempo de funcionamiento prolongado. Esta medida
evita las vibraciones y garantiza un funcionamiento si-
lencioso y con poco desgaste.
¡ATENCIÓN! Si se saca el motor a la superficie duran-
te el funcionamiento, se debe mantener el modo de
funcionamiento en la superficie (S2-15, S3 10 %*).
* El modo de funcionamiento S3 25 % está permitido
si, antes de una nueva conexión, se garantiza la sufi-
ciente refrigeración del motor. Para asegurar la refrige-
Instrucciones de instalación y funcionamiento Wilo-Rexa FIT
Instalación y conexión eléctrica
ración necesaria, el motor debe estar sumergido por lo
menos 1 minuto entero.
Pasos de trabajo
4
2

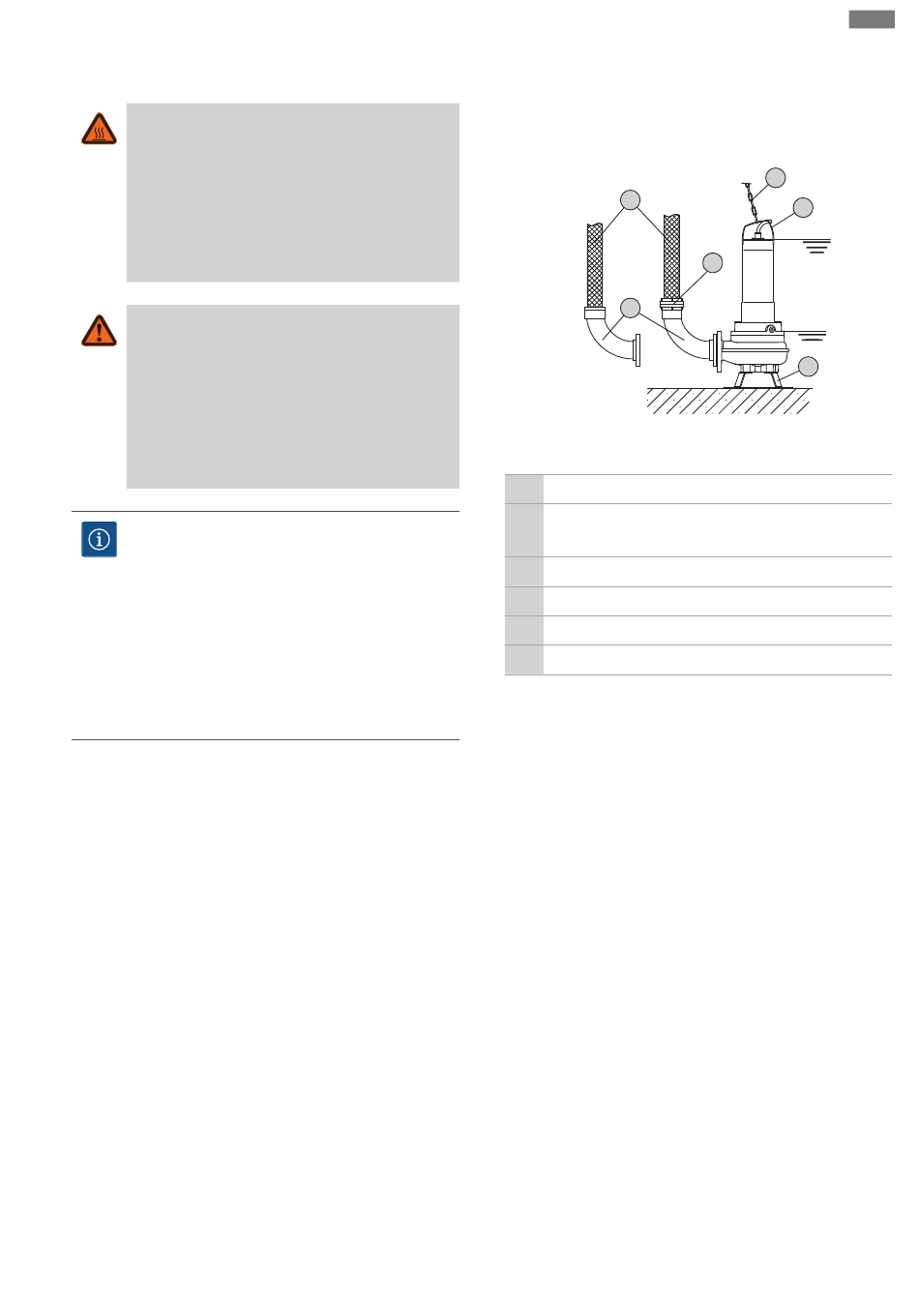

Fig. 6: Instalación sumergida portátil
1 Pie de bomba
Curva de tubo con conexión de manguera o acoplamien-
2
to fijo Storz
3 Acoplamiento de manguera Storz
4 Manguera de impulsión
5 Equipo de elevación
6 Punto de anclaje
‡ Pie de bomba montado.
‡ Conexión de impulsión preparada: curva de tubo con
conexión de manguera o curva de tubo con conexión
rápida tipo Storz montada.
1. Fijar el equipo de elevación con un grillete en el punto
de anclaje de la bomba.
2. Elevar la bomba y depositarla en el lugar de trabajo pre-
visto (pozo, fosa).
3. Depositar la bomba sobre una base sólida. ¡ATEN-
CIÓN! Se debe evitar el hundimiento.
4. Tender la manguera de impulsión y fijarla en el lugar es-
pecificado (por ejemplo: el desagüe). ¡PELIGRO! La se-
paración o el desprendimiento de la manguera de im-
pulsión pueden provocar lesiones (graves). Fijar la
manguera de impulsión de forma segura en el desa-
güe.
5. Colocar correctamente el cable de entrada de corriente.
¡ATENCIÓN! No dañar el cable de entrada de corrien-
te.
▶ La bomba está instalada, el electricista especializado
puede efectuar la conexión eléctrica.
es
5
6
S1
3
S2 / S3
1
