Avisos de diagnóstico
6.1 Señalización de estados y errores
Indicadores LED

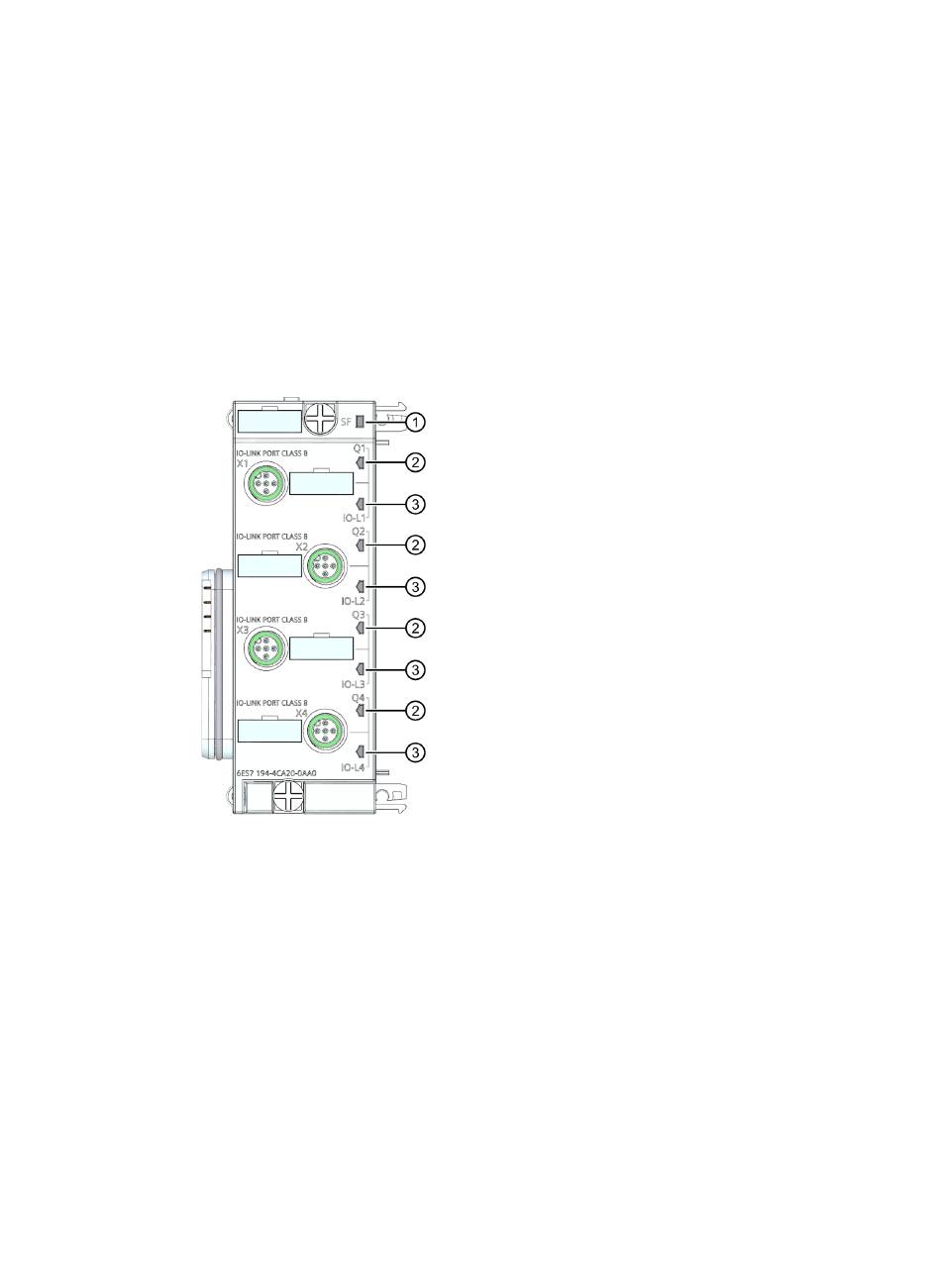

La figura siguiente muestra los indicadores LED del IO-Link Master EM 4 IO-Link HF con
módulo de conexión CM IO-Link 4×M12P.
①
②
③
Figura 6-1
Maestro IO-Link (6ES7147-4JD00-0AB0)
Manual de producto, 05/2024, A5E37968167-AC
Error agrupado (SF)
Estado de canal en el modo SIO (Q1 a Q4)
Error de canal/estado comunicación IO-Link (IO-L 1
a IO-L 4)
Indicadores LED
(rojo)
(verde)
(verde/rojo)
