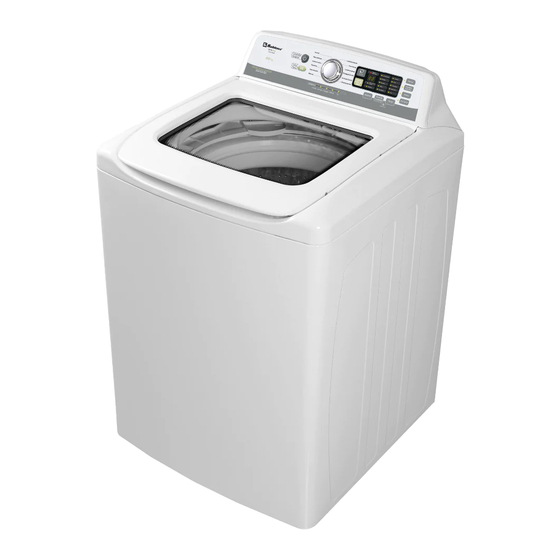

- Página 1 MANUAL SERVICIO LAVADORA AUTOMATICA LWM-22IAB / LWM-20IIB Página 1 LWM-22IAB-20IIB Actualizado: Mayo 2024...
-
Página 2: Diagrama Electrico
CARACTERISTICAS ELECTRICAS Y ESPECIFICACIONES MODELO TENSION FRECUENCIA CONSUMO LWM-22IAB 127 V 60 Hz LWS-20IIB 127 V 60 Hz LWM-22IAB LWS-20IIB Tipo de Lavadora Automática Automática Capacidad Kg Peso aproximado Kg Capacidad aproximada de agua a nivel máximo en litros Dimensiones (cm) •... - Página 3 EXPLOSIVOS Y NUMERO DE PARTE Ítem Descripción Cantidad LWM-22IAB LWM20IIB 49-6132-08-5 Balance Ring Assembly 49-6132-09-3 Stainless Tub Assembly Coupling Plate 49-6132-10-1 49-6131-16-0 49-6131-15-2 Filtering Cover Assembly Ítem Descripción Cantidad LWM-22IAB LWM20IIB 49-6132-00-2 Agitator Assembly 49-6131-00-4 Water Inlet Hose Assembly Página 3...
- Página 4 Ítem Descripción Cantidad LWM-22IAB LWM20IIB 49-6057-44-9 Knob Assembly Control Panel Assembly 49-6056-17-7 49-6132-05-1 Water Inlet Valve 49-6056-00-3 Water Level Sensor Assembly 49-6056-06-0 Internal Wire Assembly 49-6132-06-9 Top Cover Assembly 49-6056-05-2 Cover Assembly 49-6056-27-6 Nozzle Assembly 49-6132-07-7 Door Lock 49-6056-02-9 Lock Box...
- Página 5 Ítem Descripción Cantidad LWM-22IAB LWM20IIB Rear Cover 49-6056-11-0 49-6131-01-2 Suspend System 2 / 4 49-6056-19-3 49-6131-02-0 Suspend System 49-6056-21-9 Cabinet Assembly 49-6056-10-2 Middle Hose Assembly 49-6132-01-0 49-6131-05-3 Up Drain Hose Assembly 49-6132-02-8 49-6131-06-1 Power Cord 49-6132-03-6 49-6131-07-9 Capacitor Assembly 49-6056-23-5...
- Página 6 Ítem Descripción Cantidad LWM-22IAB LWM20IIB Outer Tub Subordinate Assembly 49-6056-29-2 Base Plate Assembly 49-6056-12-8 Single phase asynchronous motor 49-6056-30-0 Lower Cushion 49-6056-15-1 Ribbed Belt 49-6132-11-9 49-6131-18-6 Bracket 49-6056-14-4 Retractor 49-6056-31-8 Clutch Body Subassembly 49-6132-12-7 Permanent magnet synchronous pump 49-6056-03-7 49-6131-17-8...
-
Página 7: Fallas Y Correcciones
Si se trata del sello de arriba colocar una gota de aceite levantando el labio con una aguja, si es el Sello transmisión gastado o mal colocado (rechinido sello de abajo reemplazar transmisión completa al lavar) EL IMPULSOR GIRA PARA UN SOLO LADO Página 7 LWM-22IAB-20IIB Actualizado: Mayo 2024... - Página 8 Si no es así reemplace la tina centrifugadora. Tina centrifugadora desbalanceada NO DESAGUA CAUSAS CORRECCIONES Verificar que no esté obstruida y checar funcionamiento de la bomba directamente a la corriente eléctrica, si es necesario reemplazar Bomba obstruida o dañada Página 8 LWM-22IAB-20IIB Actualizado: Mayo 2024...
- Página 9 La entrada y la salida de la memoria es anormal Cerrar la tapa Desconectar la alimentación y reparar la lavadora El sensor de nivel de agua es anormal Página 9 LWM-22IAB-20IIB Actualizado: Mayo 2024...
-
Página 10: Cuando Ordene, No Olvide Especificar
LOS NÚMEROS DE LOS DIBUJOS SON SOLO PARA PROPOSITOS DE IDENTIFICACIÓN. MATRIZ CUAUTITLAN IZCALLI Av. Ciencia No. 28 Cuautitlán Izcalli Edo. de México, C.P. 54730 Tel: 55-5864-03-00 Opción 4 KOBLENZ ELECTRICA S.A. DE C.V. E-mail: servicio@koblenz.com Página 10 LWM-22IAB-20IIB Actualizado: Mayo 2024...
