6

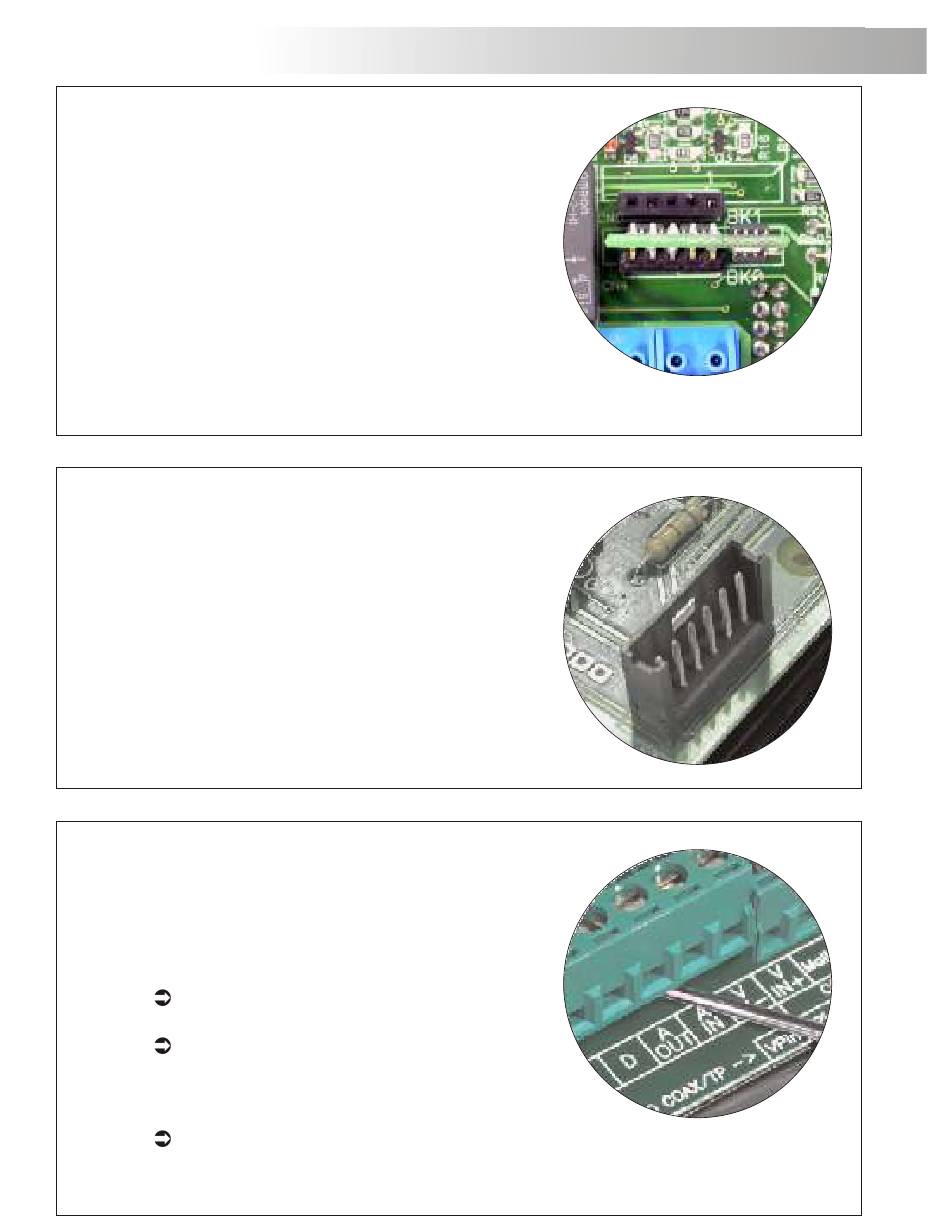

B
ancos de memoria.
La placa dispone de dos bancos de memoria para el
alojamiento de dos módulos de 256Kb. Cada módulo
de memoria permite registrar el texto asignado a 968
usuarios. El equipo se suministra con un módulo de
memoria alojado en el banco 0 (BK0), en el cual se
graban los parámetros de configuración del sistema.
IMPORTANTE: en el caso de placas con dos módulos de
memoria no intercambiar los módulos de banco
una vez grabados. Para que el equipo funcione
siempre debe haber un módulo en BK0.
C
onexión a un ordenador.
Es posible realizar la programación de la placa a través de
un puerto RS-232C de un ordenador. Para ello será
necesario conectar el interfaz de conexión (no
suministrado) en el conector CN7 e instalar el
programa MEMEDIT que se incluye en el interfaz. Este
programa permitirá, además de programar la placa,
hacer copias de seguridad de las instalaciones
realizadas, pudiendo restaurar cualquier equipo que,
por error o avería, hubiera visto dañado el contenido de
su memoria.
B
ornes extraibles.
La placa dispone de unos bornes de instalación extraibles,
lo cual facilita enormemente la conexión de la misma a
la instalación.
Extraiga los bornes de conexión haciendo
palanca mendiante un destornillador plano.
Realice las conexiones necesarias siguiendo los
esquemas de instalación de las páginas 115 a 125,
ponga especial atención en seguir el orden indicado
en la serigrafía de la placa.
Vuelva a colocar la regleta en su posición inicial.
CONFIGURACIÓN DE LA PLACA
BK1 BK1
BK0 BK0
