SCHÉMA DE CÂBLAGE POUR KIT D'ENCASTREMENT AU PLAFOND À FAIBLE
DÉGAGEMENT 2300W/3400W (À UTILISER AVEC INTERRUPTEUR MURAL)

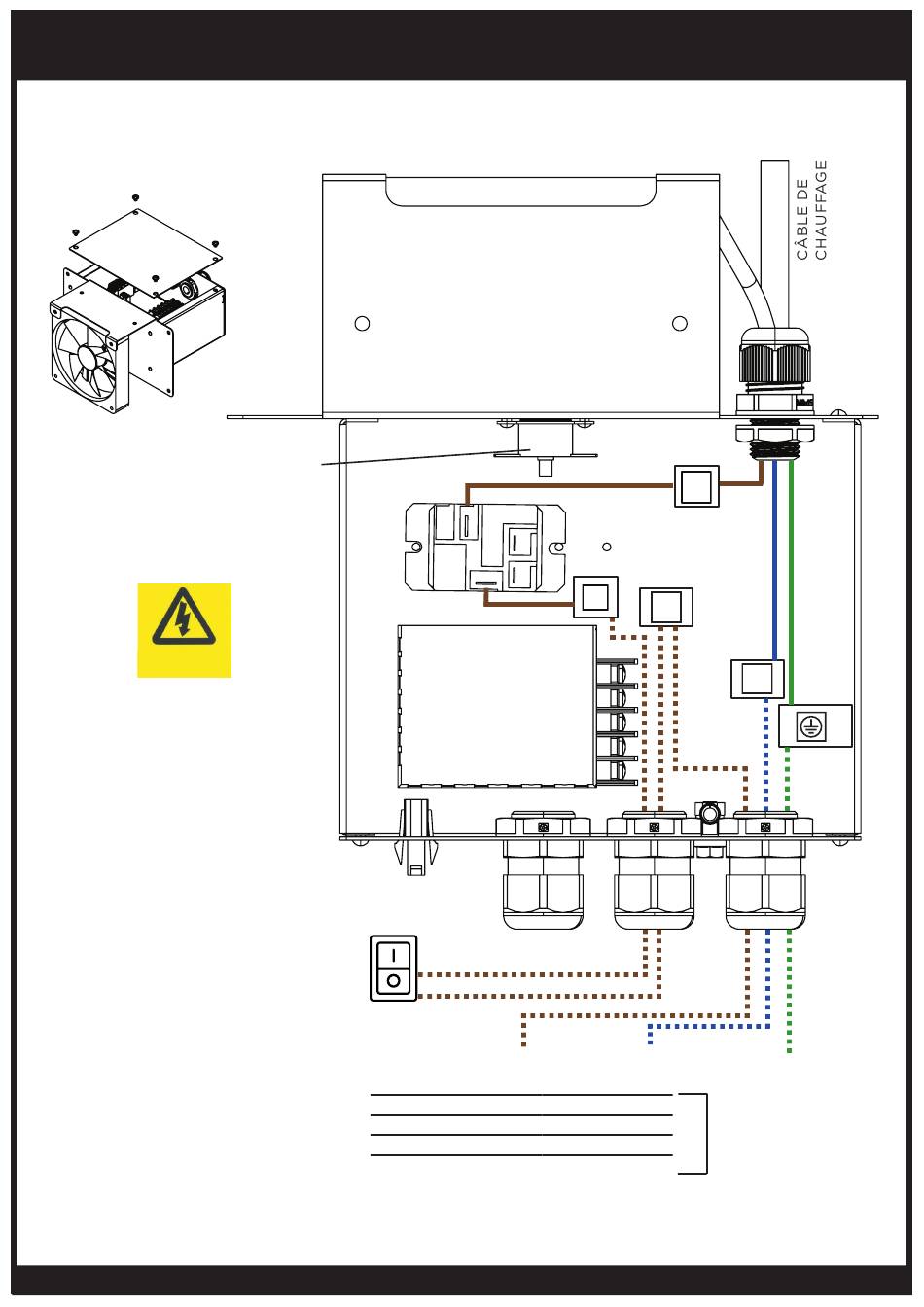

CI-DESSOUS, UN SCHÉMA SIMPLIFIÉ DE LA BOÎTE À BORNES.
TOUTES LES CONNEXIONS AJUSTÉES PAR L'INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
Coupe-circuit thermique
sans réinitialisation
automatique
VUE SUPÉRIEURE DE
LA BOÎTE À BORNES
Risque de choc
électrique
AVERTISSEMENT
Le chauffage monophasé CA
doit être installé de manière
permanente et doit être câblé par
une personne habilitée/agréée.
Ce produit est conçu pour être utilisé
avec les chauffages Platinum Electric
220-240V et 208V.
INTERRUPTEUR MURAL FOURNI
LES CÂBLES
INDIQUÉS PAR
DES LIGNES
POINTILLÉES SONT
FOURNIS PAR
L'INSTALLATEUR.
REMARQUES :
• Le kit d'encastrement au plafond est conçu pour les unités Platinum Electric SII 2300 W, 3400W et 4500W.
PAR LE CLIENT
OU VOIE CHAUDE 1
OU
OU
OU
bromic.com
S1
MARRON
DIRECT/ACTIF NEUTRE
VOIE CHAUDE 2
PHASE A PHASE B
PHASE B PHASE C
PHASE C PHASE A
S2
L
N
BLEU
VERT/JAUNE
TERRE
EU UNIQUEMENT
240V OU 208V
