Manual de instrucciones
Interruptor de seguridad codificado por transponder CTP/CTA-L1/2-BP
12. Puesta en marcha
12.1.

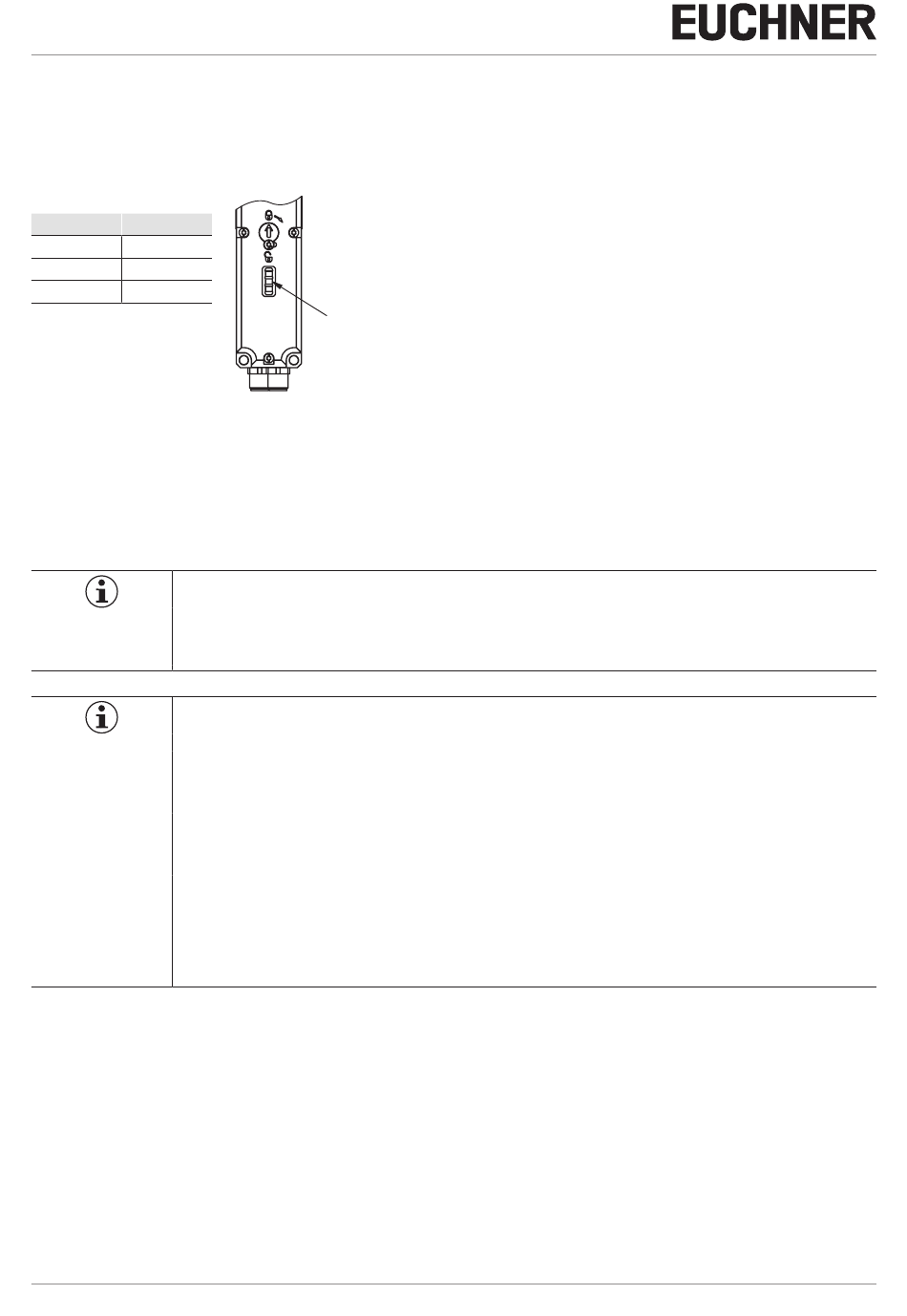

Indicadores LED
Para obtener una descripción exacta de las funciones de las señales, consulte el capítulo 13. Tabla de estados del sistema de
CTP/CTA-L1/2-BP en la página
LED
Color
STATE
Verde
LOCK
Amarillo
DIA
Rojo
12.2.
Memorización del actuador (solo en caso de evaluación Unicode)
Antes de que el sistema constituya una unidad de funcionamiento, el actuador debe asignarse al interruptor de seguridad
mediante una función de memorización.
Durante la memorización, las salidas de seguridad están desconectadas, es decir, el sistema se encuentra en estado seguro.
La memorización se inicia de forma automática. El número de memorizaciones posibles es ilimitado.
Consejo
Antes de la conexión, cierre el resguardo en el que se encuentra el actuador que desea memorizar.
La memorización comienza inmediatamente tras la conexión. De esta forma, la memorización resulta
más sencilla, sobre todo en grandes instalaciones.
¡Importante!
La memorización únicamente puede llevarse a cabo si el dispositivo no presenta errores internos.
Ì
Los dispositivos en estado de fábrica permanecen listos para la memorización hasta que se ha
Ì
memorizado correctamente el primer actuador. Los interruptores ya memorizados permanecen en
el estado de puesta a punto para la memorización unos 3 min tras cada conexión.
Si se memoriza un nuevo actuador, el interruptor de seguridad bloquea el código de su predecesor,
Ì
por lo que no puede volver a memorizarse inmediatamente. Solo después de haber memorizado un
tercer código se habilita el código bloqueado en el interruptor de seguridad.
El interruptor de seguridad solo se puede poner en servicio con el último actuador memorizado.
Ì
Si el interruptor detecta el último actuador memorizado durante la puesta a punto para la memoriza-
Ì
ción, este proceso se interrumpe de inmediato y el interruptor pasa al modo de funcionamiento normal.
Si el actuador que desea memorizarse se encuentra en la zona de reacción menos de 30 s, no se
Ì
activa.
1. Puesta a punto para la memorización:
- Dispositivos en estado de fábrica: listos para la memorización tras la conexión sin límite de tiempo.
- Dispositivos ya memorizados: listos para la memorización durante unos 3 min tras la conexión.
Indicación de puesta a punto para la memorización, el LED STATE parpadea 3 veces.
¨
2. Introduzca el actuador durante el estado de puesta a punto para la memorización.
Empieza la memorización automática (duración aprox. 30 s).
¨
Durante la memorización, el LED STATE parpadea (aprox. 1 Hz).
Si los LED STATE y DIA parpadean de forma alterna, quiere decir que la memorización ha terminado correctamente.
Si hay errores de memorización, se enciende el LED DIA rojo y el LED STATE verde muestra un código de parpadeo
(véase el capítulo 13. Tabla de estados del sistema de CTP/CTA-L1/2-BP en la página 27).
24
27.
LED
STATE
LOCK
DIA
(Traducción del manual de instrucciones original) MAN20001653-02-01/24
