Carrier Comfort 50VT-K Instrucciones De Instalación

50VT-K
Bomba de calor de un solo paquete
Comfort™ 13.4 SEER2
Sistema con refrigerante Puron® (R-410A)
Monofásico de 2 a 5 toneladas nominales
(tamaños de 24 a 60)
Trifásico de 3 a 5 toneladas nominales
(tamaños de 36 a 60)
IMPORTANTE: A partir del 1 de enero del 2023, todos los
acondicionadores de aire empaquetados y de sistema separado deben
instalarse de acuerdo con las normas de eficacia regionales aplicables
emitidas por el Departamento de Energía.
NOTA: Lea todo el manual de instrucciones antes de comenzar la
instalación.
NOTA: Instalador: Asegúrese
mantenimiento y el manual del propietario se dejen junto a la unidad
después de la instalación.
Consideraciones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Recepción e instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Identificación de la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Inspección del envío . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Bordillo del techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Montaje en bloque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Inspección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Instalación de los aparejos/elevación de la unidad
(consulte la Fig. 5) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Configuración de las unidades para la descarga de flujo
descendente (vertical) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Conexiones de alto voltaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Procedimientos especiales para el funcionamiento
con 208 V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Conexiones de voltaje de control . . . . . . . . . . . . . . . . . . . . . . . 11
Conexiones estándar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Protección del transformador . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Instalación de los calefactores eléctricos auxiliares . . . . . . . . . 11
Secuencia de operación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Previo al arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Comprobación del funcionamiento del control de calefacción
y enfriamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Revisión y ajuste de la carga de refrigerante . . . . . . . . . . . . . . 21
Flujo de aire interior y ajustes del flujo de aire . . . . . . . . . . . . 21
Configuración de la velocidad simple del ventilador de
enfriamiento (no se utiliza la función de deshumidificación). . 22
Configuración de dos velocidades del ventilador de
enfriamiento (se utiliza la función de deshumidificación). . . . 22
Enfriamiento de una sola velocidad con mayor velocidad
del calefactor eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Funcionamiento continuo del ventilador . . . . . . . . . . . . . . . . . 23
Modo de descongelación por demanda. . . . . . . . . . . . . . . . . . . 24
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Motor y soplador interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Instrucciones de instalación
de que las instrucciones
Índice
Refrigerante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Aceite del compresor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Mantenimiento de los sistemas en techos con
materiales sintéticos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Filtro secador de la tubería de líquidos. . . . . . . . . . . . . . . . . . . 31
Carga de refrigerante Puron (R-410A) . . . . . . . . . . . . . . . . . . . 31
Interruptor de pérdida de carga. . . . . . . . . . . . . . . . . . . . . . . . . 32
de
Revise el termostato de descongelación . . . . . . . . . . . . . . . . . . 32
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Lista de verificación del arranque. . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Consideraciones de seguridad

La instalación y el mantenimiento de este equipo pueden ser peligrosos
debido a los componentes mecánicos y eléctricos. Solo personal
capacitado y calificado debe instalar, reparar o realizar el mantenimiento
de este equipo.
El personal no capacitado puede realizar funciones básicas de
mantenimiento, como limpieza y cambio de filtros de aire. Todas las
demás operaciones las deberán llevar a cabo técnicos especialistas.
Cuando trabaje en este equipo, respete las precauciones de la literatura,
en los rótulos, y en las etiquetas que se incluyen con la unidad, y otras
precauciones de seguridad que puedan corresponder.

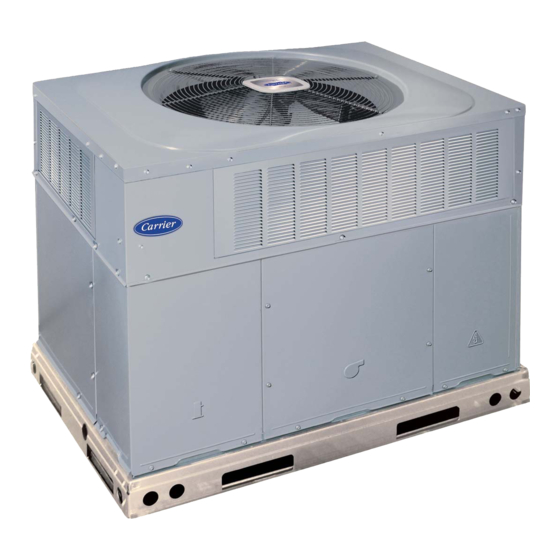

Fig. 1 - Unidad 50VT-K
A09033
