7. Optimización
7.1 Observaciones previas
relativas a la optimización

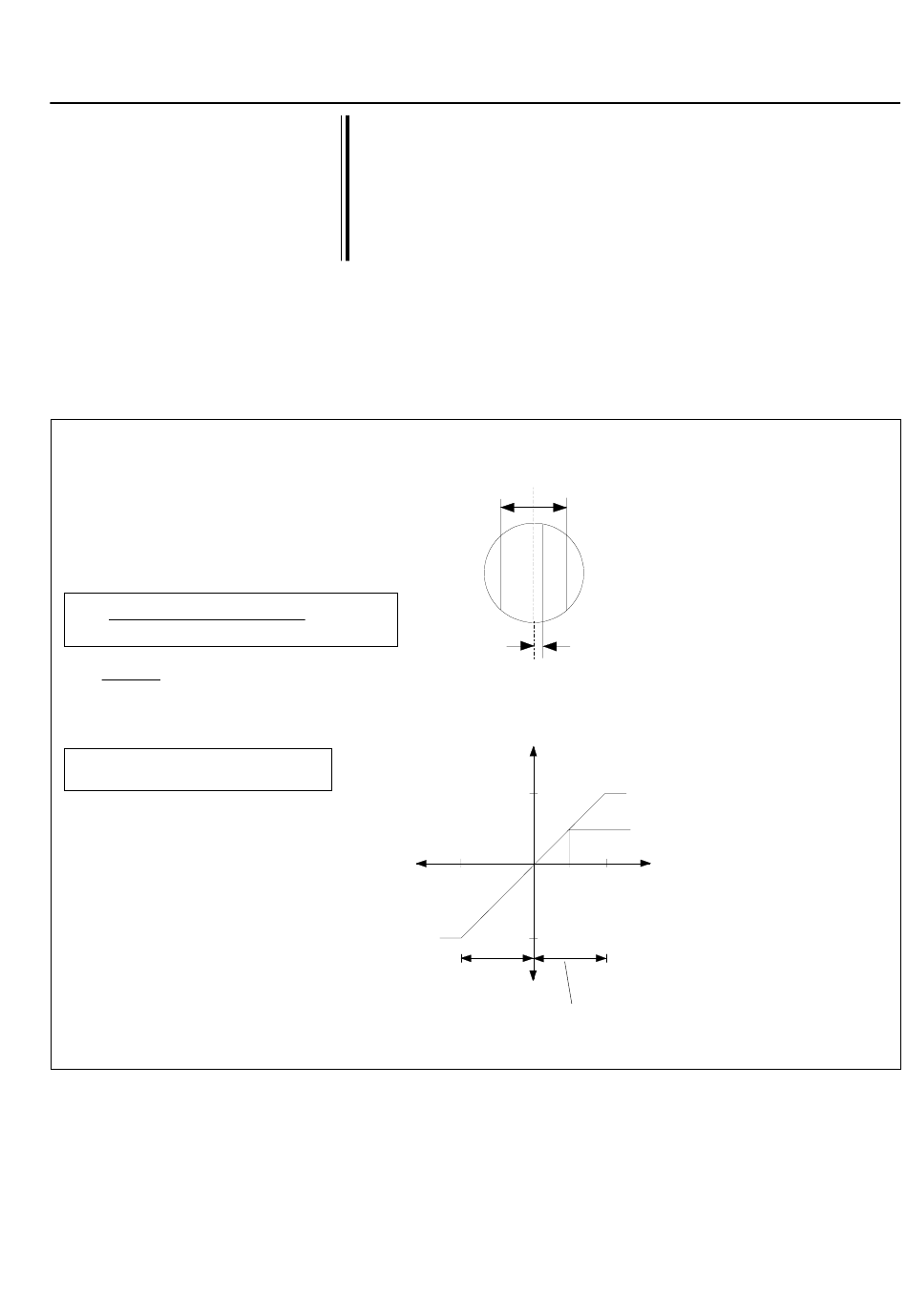

Ejemplos: Campo proporcional y
campo de ajuste del regulador
Ejemplo :
Error absoluto 5 mm
Campo de ajuste 30 mm
Campo proporcional 10 mm
Sensibilidad o factor de transmisión G
Campo de ajuste (mm) y
G =
Campo proporcional (mm) X
30 (mm)
= 3
G =
10 (mm)
Trayecto de corrección S
S = Error absoluto (mm) • G
K
S = 5 mm • 3 = 15 mm
K
El regulador de marcha de banda está óptimamente ajustado cu-
ando el valor real de la posición de la banda se adapta en tiempo
mínimo y sin sobreoscilaciones al valor nominal de posición (cu-
ando el valor es el mismo), después de la liberación del regulador
de marcha de banda en servicio automático. El tiempo depende
del campo proporcional y del campo de ajuste.Una regulación es
imposible en velocidad de banda "0" .
El objetivo de la optimización es el de mantener a un mínimo la dife-
rencia de regulación (diferencia entre valor nominal y real) en todos
los casos operativos.
La sensibilidad se determina con la proporción "Campo de ajuste" a
"Campo proporcional" (llamada también factor de transmisión G o
amplificación proporcional V
P
(mm)
K
Campo máx. de ajuste
hacia la izquierda
, véase el diagrama siguiente).
P
Posición nominal
Campo de medición de sensor
(mm)
Sensor
Error absoluto, p.ej. 5 mm
Trayecto de corrección mm
+30 mm
+ 5
-30 mm
- 10 mm + 10 mm
Campo proporcional, p.ej. 10 mm
Optimización
Campo máx. de ajuste
hacia la derecha
Trayecto de corrección
S 15 mm
K
Error absoluto en mm
