CEM M-ETH
El equipo debe conectarse a un circuito de alimentación protegido con fusibles tipo gl (IEC
269) ó tipo M, comprendido entre 0.5 y 2A. Deberá estar previsto de un interruptor magne-
totérmico o dispositivo equivalente para desconectar el equipo de la red de alimentación.
El interruptor diferencial o dispositivo equivalente debe situarse en la proximidad inmediata
del equipo y debe ser fácilmente accesible.
El circuito de alimentación se puede conectar con cable de sección de hasta 2.5mm
La temperatura de trabajo del equipo es desde -25ºC a +70ºC, utilice cables de
conexión acordes a dicha temperatura.

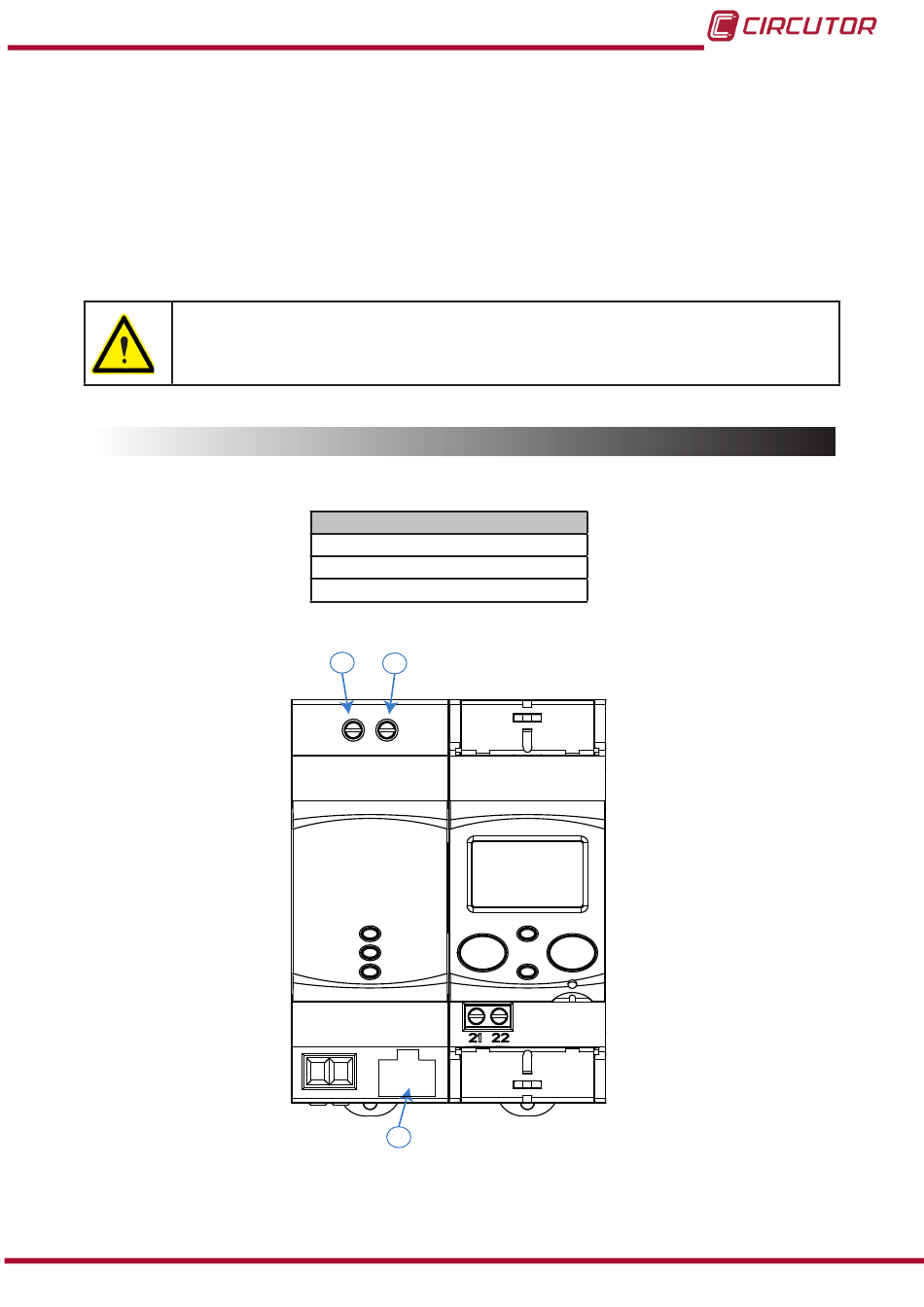

3.3.- BORNES DEL EQUIPO
Manual de Instrucciones
Tabla 2:Relación de bornes del CEM M-ETH�
Bornes del equipo
1: Alimentación Auxiliar.
2: Alimentación Auxiliar.
3: Ethernet
1
2
3
Figura 3:Bornes del CEM M-ETH�
.
2
9
