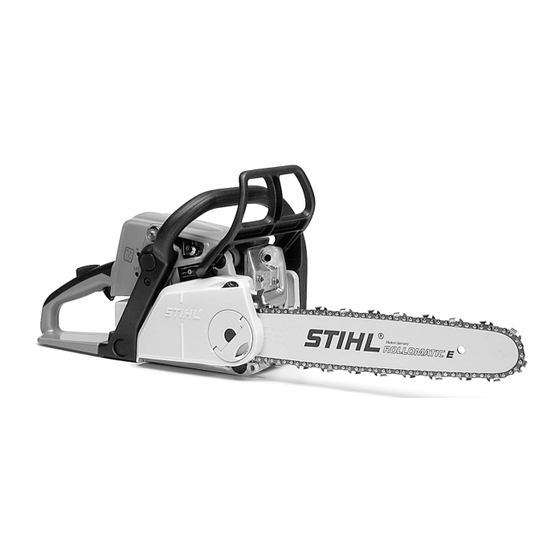

STIHL MS 210, 230, 250
Instrucciones de servicio
Instruções de serviço

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para Stihl MS 210

Resumen de contenidos para Stihl MS 210

  • Página 1 STIH) STIHL MS 210, 230, 250 Instrucciones de servicio Instruções de serviço...

  • Página 2: Tabla De Contenido

    ........28 Declaración de conformidad CE Freno de cadena ......28 del fabricante ........57 Servicio de invierno ....... 29 Certificado de calidad ..... 58 STIHl MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 3: Notas Referentes A Estas Instrucciones De Servicio

    Por esta razón no se puede hacer valer 1 = tornillo ningún derecho en base de los datos y 2 = Palanca ... las ilustraciones incluidos en estas instrucciones de servicio. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 4: Ergostart

    – a excepción de jóvenes mayores de 16 años que se estén formando bajo la vigilancia de un instructor. * Ejecución especial MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 5 Llevar gafas protectoras o un protector para la cara y una protección "personal" para los oídos – p. ej., auriculares. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 6 – para un manejo seguro de la máquina Hacer funcionar la máquina únicamente si está en perfecto estado ¡Peligro de accidente! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 7: Arrancar El Motor

    - ¡peligro Hacer siempre oportunamente pausas de accidente! en el trabajo para prevenir el cansancio y agotamiento – ¡peligro de accidente! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 8 Servicio Servicio. Postventa STIHL para repararla. Al producirse un rebote (kickback), la motosierra es lanzada repentina y descontroladamente hacia el operario. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 9 – Emplear una cadena de baja tendencia al rebote y una espada de cabeza pequeña MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 10: Sujeción Y Conducción De La Máquina

    Emplear a ser posible una espada corta: la cadena, la espada y el piñón de cadena tienen que armonizar entre sí y con la motosierra. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 11 árbol. – ni subido en árboles – ni en sitios inestables – no serrar más arriba de los hombros – ni con una sólo mano MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 12 – procediendo primero en sentido vertical y luego en sentido horizontal – sólo al tratarse de madera sana MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 13 Muesca de caída, en ángulo recto respecto al sentido de talado – Lo más cerca posible del suelo – Penetrar más o menos hasta del diámetro del tronco MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 14 = arista de ruptura divergir del previsto – ¡peligro de accidente! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 15 ¡No cortar la arista de ruptura! en posición absolutamente 6 = Efectuar con cuidado el corte de horizontal y girarla lo máximo punta – ¡peligro de golpe de posible. retroceso! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 16 La madera tumbada no debe tocar el suelo por el punto donde se practica el corte – ello dañaría la cadena. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 17: Vibraciones

    (p.ej. comezón en los dedos) será recomendable someterse a un examen médico. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 18: Montar La Espada Y La Cadena (Tensado Lateral De La Cadena)

    Acudir a un punto de venta. No utilizar la después de poco tiempo. máquina, hasta que se haya subsanado la avería (véase el capítulo “Freno de cadena”). MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 19: Montar La Espada Y La Cadena (Tensado Frontal De La Cadena)

    Procedimiento siguiente: Véase dichos componentes pueden ser "Tensar la cadena". dañados de forma irreparable ya después de poco tiempo. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 20 Colocar la cadena – cadena – empezar en la punta de la espada. y apretar la tuerca sólo levemente a mano. Procedimiento siguiente: Véase "Tensar la cadena". MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 21: Montar La Espada Y La Cadena (Tensado Rápido De La Cadena)

    7 = disco tensor y girarlo armonicen la división o el grosor del eslabón impulsor, aquéllos se podrán dañar irreparablemente ya tras un breve tiempo de servicio. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 22 10= piñón de cadena Calar la espada sobre el 11= tornillo de collar; la cabeza del tornillo de collar trasero deberá penetrar en el taladro oblongo MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 23 Aplicar la tuerca de mariposa y flecha) y girar el disco tensor hacia apretarla ligeramente la izquierda, hasta el tope Para continuar: véase "Tensar la cadena de sierra" MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 24: Tensar La Cadena (Tensado Lateral De La Cadena)

    – véase "Instruciones generales de servicio“ Para controlar con mayor frecuencia la "Instruciones generales de servicio“ tensión de la cadena, véase „Indicaciones para el servicio“ MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 25: Controlar El Tensado De La Cadena

    En máquinas con catalizador de gases de escape, sólo de deberá emplear aceite de motor STIHL de dos tiempos 1:50 para la mezcla. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 26: Almacenamiento De La Mezcla De Combustible

    MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 27: Cambiar Anualmente El Cabezal De Aspiración De Combustible

    (flecha), el tapón no estará bien cerrado y se han de repetir los pasos descritos. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 28: Aceite Lubricante De Cadena

    STIHL recomienda encargar los trabajos de mantenimiento y reparaciones sólo a un punto de venta STIHL. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 29: Controlar La Lubricación De La Cadena

    Una vez terminado el rodaje de la cadena). cadena, controlar el tensado de la cadena y en caso necesario corregirlo – véase "Controlar el tensado de la cadena". MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 30: Controlar El Funcionamiento Del Freno De Cadena

    – la cadena no deberá año moverse. El protector salvamanos tiene que estar exento de suciedad y deberá moverse fácilmente. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 31: Información Para Antes De Arrancar

    – al accionar el acelerador, ¡sobrecalentamiento! la palanca combinada pasa a la posición de servicio l=Arranque en frío – en esta posición se arranca el motor frío MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 32 Con el pie derecho, pisar la (también si el motor ya había estado empuñadura trasera. en marcha pero sigue estando frío) MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 33 – ¡peligro de rotura! No dejar retroceder la empuñadura bruscamente; guiarla verticalmente a su posición original, para que el cordón se enrolle correctamente. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 34 ¡Tener en cuenta las instrucciones freno de la cadena, si éste estuviera de seguridad! bloqueado! ¡Controlar siempre antes la lubricación de la cadena! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 35 3 = filtro de aire hacia la empuñadura trasera con los dedos índice; al hacerlo, apoyar los pulgares en la carcasa Sacar la 4 = corredera MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 36: Instrucciones Generales De Servicio

    ¡véase "Guardar la máquina"! después de poco tiempo, daños en el motor y en el accionamiento de la cadena (embrague, freno de cadena). MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 37: Mantenimiento De La Espada

    "Notas referentes a estas véase "Notas referentes a estas instrucciones de servicio" Instrucciones de servicio" MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 38: Limpiar El Filtro De Aire

    Lavar el filtro en un líquido limpio y del entorno del filtro no inflamable (p. ej., agua jabonosa caliente) y secarlo Volver a montar el filtro de aire MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 39: Ajuste Estándar

    Si la cadena no se detiene en ralentí tras el ajuste, llevar la motosierra a un punto de venta para su reparación. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 40: Control De La Bujía

    1 = tuerca en la rosca y apretarla de la mezcla, existe el peligro de firmemente que se produzcan daños en el motor por falta de lubricación y sobrecalentamiento. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 41: Cambiar El Cordón De Arranque Y El Muelle De Retracción

    1) Ejecución especial MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 42 4 hasta 7 mm, aprox. Introducir el nudo dentro de la empuñadura tirando del cordón Volver a colocar la caperuza en la empuñadura, presionándola 1) Ejecución especial MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 43 – Volver a colocar el 9 = trinquete o los dos trinquetes en el no enrollar el cordón rodillo del cordón MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 44 Soltar el rodillo del cordón tiene que encontrar sobre el Dejar retroceder lentamente el saliente en dicha caja cordón de arranque, de manera que se enrolle en el rodillo MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 45: Guardar La Máquina

    STIHL recomienda emplear piñones de cadena originales STIHL, para que quede garantizado el funcionamiento seguro del freno de cadena. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 46 Extraer el tambor de embrague o el 5 = piñón de cadena perfilado junto con 6 = jaula de agujas del cigüeñal. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 47: Cuidados Y Afilado De La Cadena

    ángulos tendencia al rebote de la motosierra A y B. – ¡peligro de lesiones! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 48: Afilar Correctamente

    Con el sistema de freno de cadena QuickStop Super, oprimir adicionalmente el bloqueo del acelerador MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 49: Distancia Del Limitador De Profundidad

    (8,25) 0,65 (0.026) (9,32) 0,65 (0.026) 0.404 (10,26) 0,80 (0.031) Repasar el limitador de profundidad, de manera que quede enrasado con el calibre de afilado MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 50 1) Al tratarse de PM1 y RM2, emplear la lima de tres cantos 0811 421 8971 2) Compuesto por un portalimas con lima redonda, una lima plana y un calibre de limado MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 51: Instrucciones De Mantenimiento Y Cuidado

    Ranuras de aspiración de aire de refrigeración limpiar Nervios del cilindro limpiar STIHL recomienda un punto de venta STIHL véase "Freno de cadena" MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 52 10 a 20 horas. no en todos los tipos de ejecución, en función del mercado MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 53: Minimizar El Desgaste Y Evitar Los Daños

    Corrosión y otros daños como consecuencia del almacenamiento inadecuado – Daños en la máquina a causa de la utilización de piezas de repuesto de calidad inferior. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 54: Componentes Importantes

    (tensado rápido de la cadena) 15= Asidero de la tuerca de mariposa* (tensado rápido de la cadena) véase "Notas referentes a estas Instrucciones de servicio" MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Página 55 22= Palanca de mando combinada 23= Cierre del depósito de combustible 24= Acelerador 25= Bloqueo del acelerador 26= Empuñadura trasera 27= Protector salvamanos trasero #= Número de máquina MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 56: Datos Técnicos

    1) Para determinar los valores de sonido y vibraciones, se han tenido en cuenta por igual el ralentí, plena carga y el régimen máximo nominal. 2) Para más detalles relativos al cumplimiento de la pauta de la patronal sobre vibraciones 2002/44/CE, véase www.stihl.com/vib/ 3) Datos divergentes del modelo C con ErgoStart 4) Sólo para la Unión Europea...

  • Página 57: Accesorios Especiales

    En los puntos de venta STIHL se Denominación de venta pueden obtener informaciones actuales sobre éstos y otros accesorios especiales. Número de máquina Número de la espada Número de la cadena MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 58: Informaciones Para La Reparación

    K-EG-2001/3465 repuesto STIHL (. En piezas MS 230 / C K-EG-2001/3467 pequeñas, este símbolo también puede MS 250 / C K-EG-2001/3469 ir solo, sin logotipo. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Página 59: Certificado De Calidad

    ISO 9001 para sistemas certificadores de calidad. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
