Toma de tierra y Mallado
El punto de conexión a tierra principal en el AMC2-4R4 está conectado a la clavija 2 del
conector de la fuente de alimentación. Consulte Diagramas de Conexión, página 42.
Es aconsejable proteger todos los cables conductores de señales de bajo nivel.
El AMC2-4R4 le permite crear un punto central de toma de tierra o protección, simplemente
mediante la configuración de determinados puentes. Configure estos puentes solo si la toma
de tierra o el mallado no se obtienen por otros medios.
Notificación!
Peligro de fallos en el funcionamiento
Asegúrese de que no se formen bucles de tierra.
Notificación!
De forma general se aplican las siguientes condiciones:
Si los dispositivos poseen fuentes de alimentación propias, la protección se aplica
únicamente en un lado. El costado libre se debe aislar para evitar conexiones accidentales.
Si un dispositivo es alimentado a través de otro, el cable mallado debe aplicarse a ambos
lados.
4.6.1
Toma de tierra de la interfaz del host
A

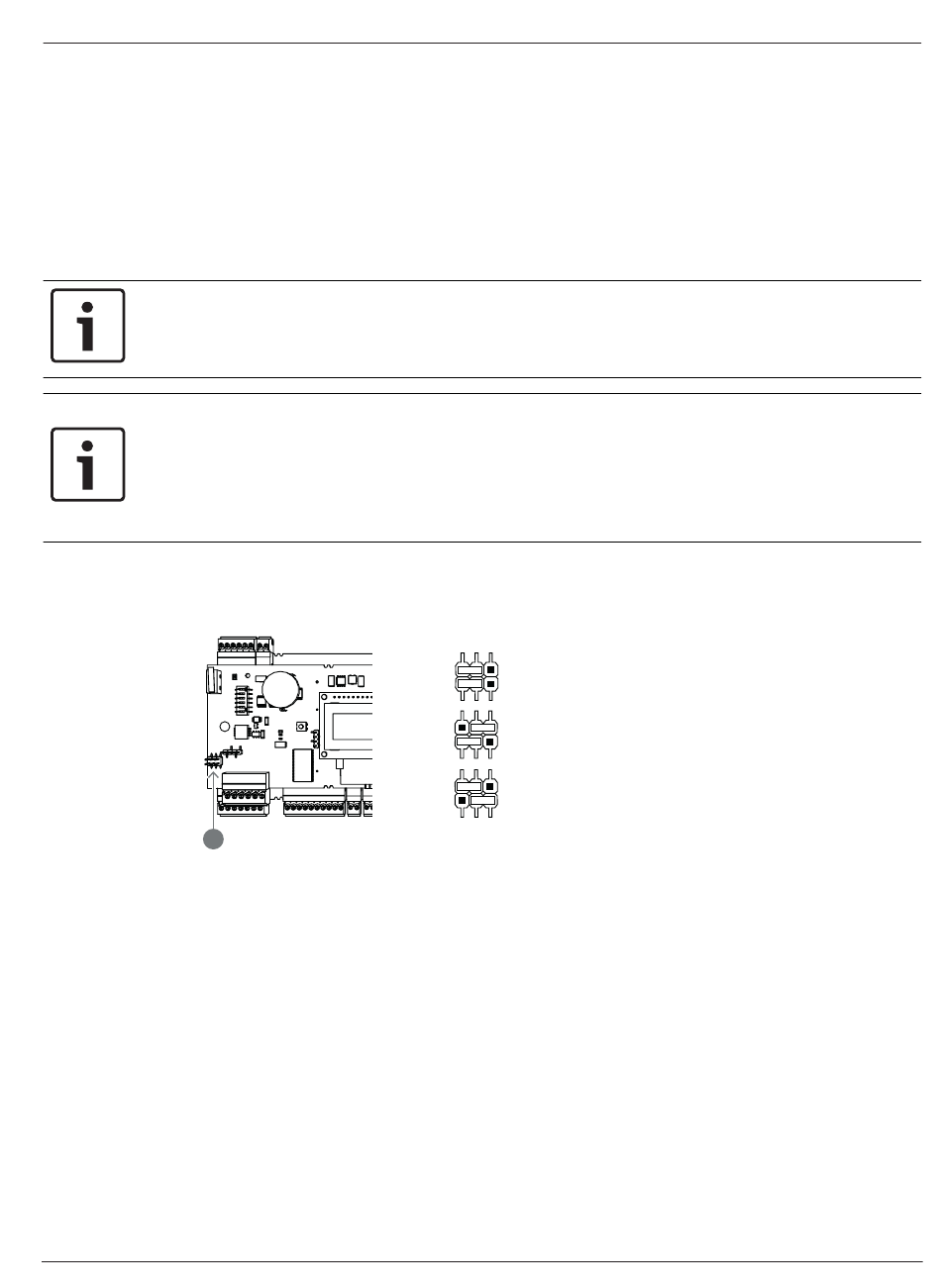

Imagen 4.5: Ubicación del puerto con toma de tierra de la interfaz de host RS-485
La interfaz interna del AMC2-4R4 siempre está conectada con la toma de tierra del host
RS-485.
La configuración del puente 1 muestra los ajustes de fábrica.
La configuración del puente A1 muestra los ajustes de fábrica.
El puente JP1 conecta la toma de tierra interna del AMC2-4R4 a la toma de tierra de la interfaz
del host RS-485.
El puente JP2 controla la señal de la toma de tierra.
Ajustes para el puente JP1:
Si el conductor de toma de tierra y la malla del host no están conectados y...
–
–
Bosch Access Systems B.V.
no existe línea compartida, se establece el puente JP1 (= A2)
existe una línea compartida, el puente JP1 se establece solo en el primer dispositivo
(= A2)
A 1:
Delivery status
A 2:
JP1
JP2
A 3:
JP1
JP2
Installation manual
