Номер
Сигнал
клеммы
Реле нехватки воды.
•
34
E2
6.5.2
Интерфейс RS-485
С помощью этого интерфейса можно запрашивать все сведения из
системы управления и использовать их при коммуникации с
центрами управления и другими устройствами.
Возможен запрос следующих данных:
–
давление и уровень;
–
рабочие состояния компрессора;
–
рабочие состояния шарового крана в перепускной линии;
–
рабочие состояния подпитки через электромагнитный клапан;
–
суммарный объем контактного водомера FQIRA +.
–
все сообщения, 9.2.2 "Сообщения", 284.
–
все записи памяти ошибок.
Указание!
При необходимости запрашивайте протокол интерфейса RS-
485, информацию о соединениях и предлагаемых
принадлежностях в заводской сервисной службе Reflex.
6.5.2.1
Подключение интерфейса RS-485
•
Подключить интерфейс экранированным кабелем на клеммах 1
- 6 платы в электрошкафу.
Сведения о подключении интерфейса, 6.5
–
"Электрическое подключение", 278.
•
При использовании устройства в сочетании с центром
управления, не поддерживающим интерфейс RS-485 (например,
интерфейс RS-232), необходимо использовать соответствующий
адаптер.
Указание!
•
Для подключения интерфейса используйте
нижеуказанный кабель.
–
Liycy (TP), 4 × 2 × 0,8, макс. суммарная длина шины
1000 м.
6.6
Свидетельство о монтаже и вводе в эксплуатацию
Указание!
Свидетельство о монтаже и вводе в эксплуатацию находится
в конце руководства по эксплуатации.
7
Первый ввод в эксплуатацию
Указание!
Надлежащее проведение монтажа и ввода в эксплуатацию
должно быть подтверждено в свидетельстве о монтаже и
вводе в эксплуатацию. Без этого предоставление
гарантийных услуг будет невозможным.
–
Первый ввод в эксплуатацию и ежегодное
техобслуживание следует поручать специалистам
заводской сервисной службы Reflex.
7.1
Проверка условий для ввода в эксплуатацию
Устройство готово к первому вводу в эксплуатацию, если завершены
работы, описанные в главе «Монтаж». К моменту первого ввода в
эксплуатацию должны выполняться следующие условия:
•
При необходимости выполнено подключение дополнительных
резервуаров к основному резервуару.
•
Соединения на стороне воды от резервуаров к системе
выполнены.
•
Резервуары не заполнены водой.
•
Вентили для опорожнения резервуаров открыты.
•
Система заполнена водой и деаэрирована.
•
Электрическое подключение выполнено по действующим
национальным и местным предписаниям.
Кабельная
Функция
проводка
Не используется с
Reflexomat.
---
Если контакт 32/34
замкнут = OK.
Reflexomat Basic — 13.11.2020 - Rev. A

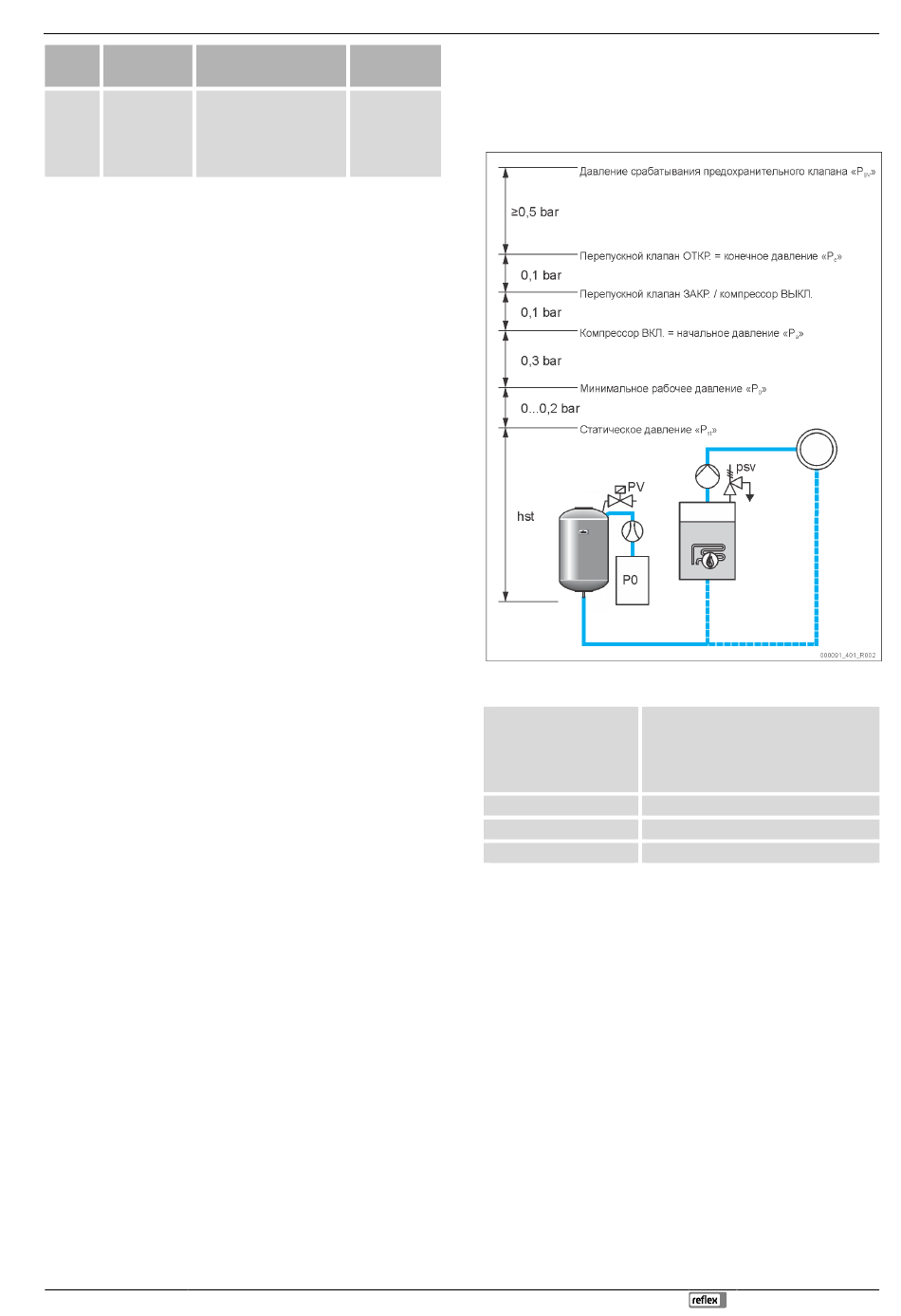

7.2
Точки переключения Reflexomat
Минимальное рабочее давление «P
поддержания давления. Система управления на основании
минимального рабочего давления «P
срабатывания для клапана «PV» и компрессора «CO».
Минимальное рабочее давление «P
образом:
P
= P
+ P
+ 0,2 бар*
Рассчитанное значение необходимо
0
st
D
ввести в программу запуска системы
управления, 7.3 "Обработка
процедуры запуска системы
управления", 279.
P
= h
/10
h
st
st
st
P
= 0,0 бар
Для температур защиты ≤ 100 °C
D
P
= 0,5 бар
Для температур защиты = 110 °C
D
*Рекомендуется добавлять 0,2 бар, в экстремальных случаях без
добавления
Указание!
Не допускайте нарушения минимального рабочего давления
«P
». Это позволит избежать возникновения разрежения,
0
образования пара и кавитации.
7.3
Обработка процедуры запуска системы управления
Указание!
При первом вводе в эксплуатацию требуется один раз
выполнить процедуру запуска.
•
Сведения о работе с системой управления, 9.1
"Обращение с панелью управления", 281.
Процедура запуска служит для настройки необходимых параметров
при первом вводе в эксплуатацию. Она начинается с первым
включением системы управления и может быть выполнена только
один раз. Изменение и контроль параметров после выхода из
процедуры запуска возможны в пользовательском меню, 9.2
"Выполнение настроек в системе управления", 282.
Первый ввод в эксплуатацию
» определяется по месту
0
» рассчитывает точки
0
» рассчитывается следующим
0
в метрах
Русский — 279
