PROFINET con el sistema redundante S7-1500R/H
7.9 Asignación de dispositivos IO al sistema redundante S7-1500R/H
En la figura siguiente, el acoplador PN/PN conecta entre sí 2 sistemas redundantes S7‑1515R.
Cada lado del acoplador PN/PN está asignado a un sistema redundante S7‑1515R. Ambos
lados del acoplador PN/PN tienen redundancia de medios y del sistema y cada uno está
asignado al respectivo sistema redundante S7-1515R.

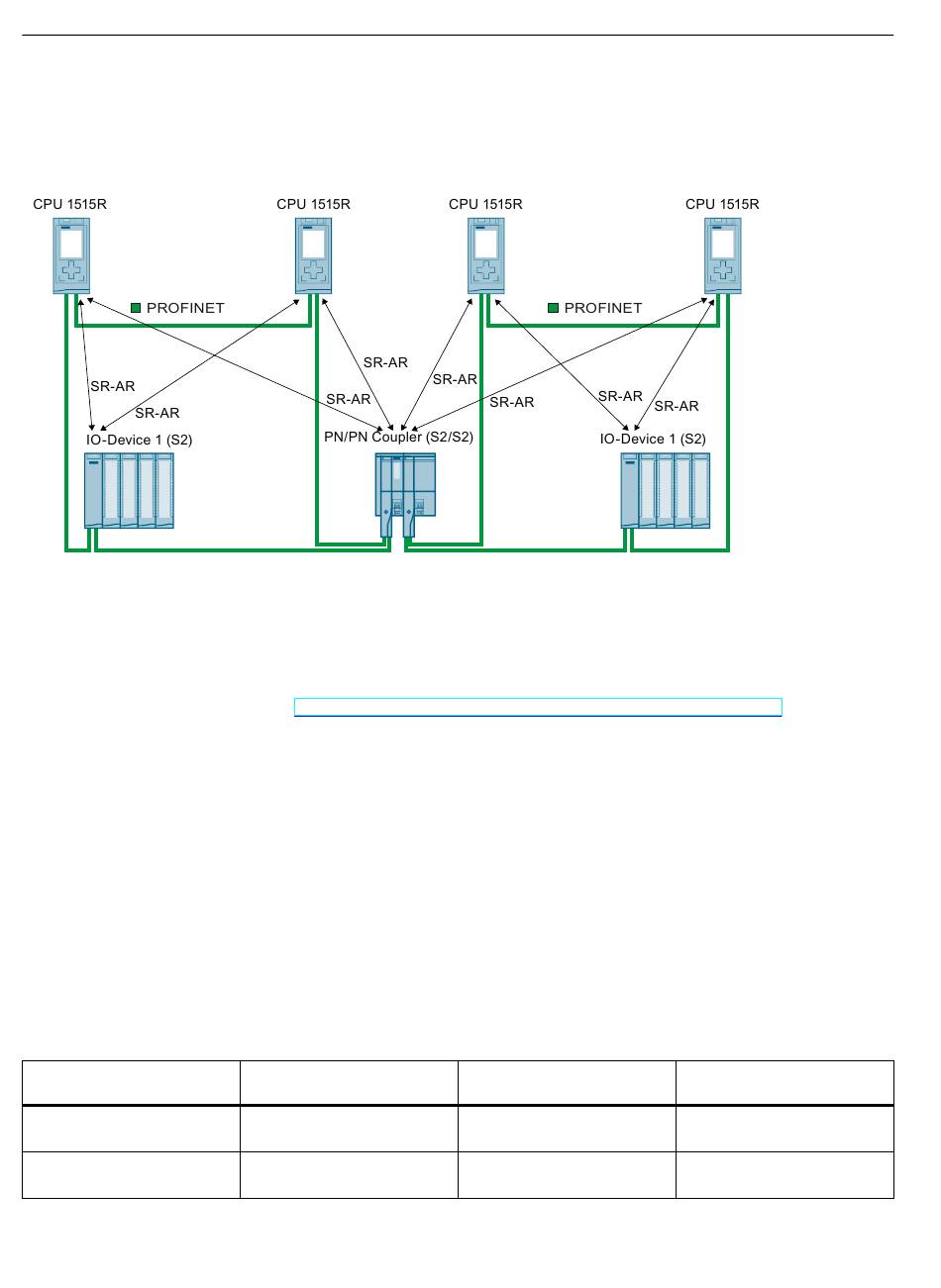

Figura 7-13  Configuración con el acoplador PN/PN con redundancia del sistema bilateral (S2/S2)

Referencia

Encontrará más información sobre el acoplador PN/PN en el manual de producto
PN/PN‑Coupler (https://support.industry.siemens.com/cs/ww/es/view/44319532).
7.9
Asignación de dispositivos IO al sistema redundante S7-1500R/H
En este capítulo se describe, con la ayuda de dos ejemplos, cómo asignar dispositivos IO al
sistema redundante S7-1500R/H.
• Procedimiento para el sistema S7-1500R con dispositivos S2 o S1.
• Procedimiento en el S7-1500H con dispositivos R1.

Requisitos

• Sistema redundante S7‑1500R/H
• Dispositivo IO:
Sistema redundante
S7-1500H a partir de la ver­
sión de firmware V3.0
S7-1500R/H a partir de la ver­
sión de firmware V2.8
302
Dispositivo S1 conmutado
(dispositivo IO estándar)
X
X
Dispositivo IO con
Redundancia del sistema S2
X
X
Manual de funciones, 11/2022, A5E03444489-AM
Dispositivo IO con
Redundancia del sistema R1
X
-
